Отчет. Замена топливного фильтра 4Д

год назад купил ТФ, замена встала на МегаГайке, спасибо за фото приспособы, будем пробовать

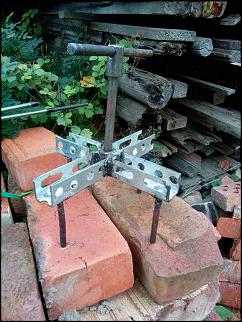

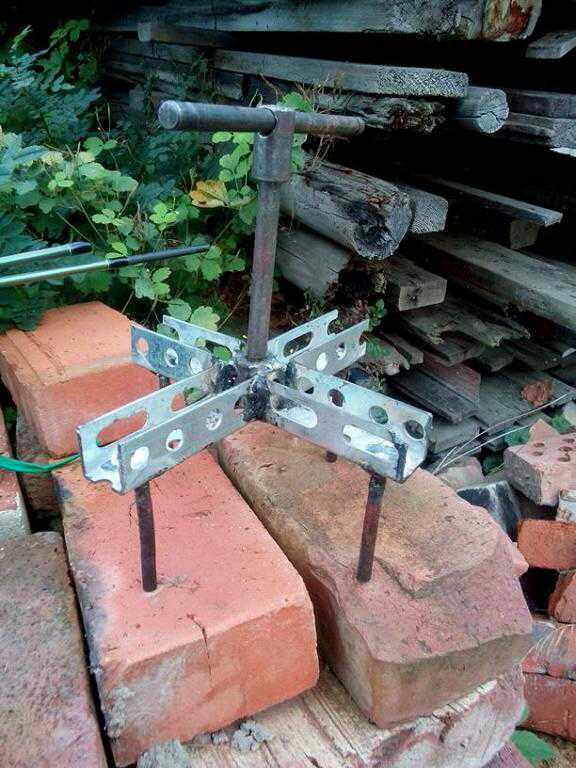

Я себе по быстренькому такую сварил

блин, вот я лось))) ребята ваще молодцы, столько вариантов приспособ

Кто-нибудь может чертеж в этой теме выложить? Собираюсь в ближайшем будущем менять фильтр и все упрется в эту чудо-гайку. Лучше заранее иметь приспособу.

---------- Сообщение добавлено 12.03.2016 в 16:59 ----------

Кто знает оригинальный номер сетки грубой очистки?

Так нет ни какого чертежа. Всё по месту делалось из подручных материалов. А фильтр грубой вроде как от киа шаманили. Вот номер 3109025000

Rome'o,так я и обратился к тем, кто уже делал приспособу. Могут же замеры выложить.

см пост 275, 278, или принципиально нужен чертёж?

вахмурк,я там разметку не заметил. Может вы мне размеры по этим фото скажите?

поясняю: большой уголок-любой, длинной от 30см и длиннее.
2 маленьких уголка 25х25, длинной от 12 см, привариваются параллельно друг к другу электродами АНО-21 диаметром 3мм. расстояние между уголками =диаметру МЕГАГАЙКИ=171мм. После чего отрезается по одному ребру у маленьких уголков. расстояние между оставшихся рёбер должно составлять 171мм. При незначительных отклонениях в размерах подогнуть при помощи молотка и какой-то там матери. Ещё, ВОЗМОЖНО, потребуются тиски или щель в воротах. Сами поймёте для чего
PS внимательно изучив фотографию, обратить внимание на то, какой стороной приварены уголки

Спасибо. Т.е. диаметр той гайки 171?
