тоесть получается БП М1 питается +ом от акума а как ты подключил чтоб от зажигания включался? (у меня просто М2 никак не разберусь что куда подключать и как лучше :P ни разу не занимался такими вещами) и как ты запитал моник от БП?
если не сложно можешь указать на рисунке куда какие разъемы пошли?

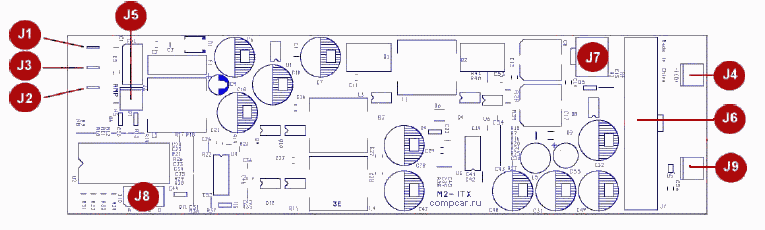

Вот распиновка м2-itx

Распиновка:
J1 - +12в к плюсовой клейме аккумулятора
J2 - общий к корпусу автомобиля
J3 - АСС управляющий от замка зажигания
J4 - к материнской плате к пинам "Power ON"
J5 - "Remote" к усилителю
J6 - к питанию HDD, DVD, FDD и 4 пиновый разьему процессора
J7 - к 20-24 пиновому разьему питания материнской платы
J8 - тайминги включения и выключения БП (по умолчанию 5сек на вкл. 30 сек. на выкл. подробней расписано в PDF)
J9 - к кнопке Power ON (при наличии кнопки)

ACC я взял от прикуривателя в багажнике

не удержался сходил в машину посмотрел....вроде бы все верно, но фотка все равно будет ))) очень хорошая схема! респект!

Сообщение от Death9

меня терзают смутные сомнения...начинаю сомневаться у меня может и м2 стоит...короче посмотрю вечером все и тут тебе расскажу)

вот и я смотрю у тебя синий предохранитель в БП на фото т.е. на 15Ам , а в М1 вроде красный на 10Ам т.к послабже он.
кстати узнал что есть M2-ATX а есть M2-ITX в чем разница знает кто?

а за схемки спасибо полезная инфа

что то мне подсказывает что это одно и тоже)) в интернете почти нет никакой информации об M2-ITX
у меня стоит M2-ATX

Вот нашел описание ITX
M2-ITX
Мощность 160W
Входное напряжение от 7в до 26в
Контроль разряда аккумулятора
Программируемые задержки выключения
Учтены недостатки M2-ATX
Теперь стоит плавкий предохранитель спасающий при КЗ(на M2-ATX сгорало все кроме предохранителя)
Добавлены четырех пиновый и SATA разьемы
Раздельный шлейф на питание диководов и процессора
Дабавлен на плате индикатор Power ON.
Дабавлен на плате индикатор срабатывания защиты.
Теперь отверстия крепления блока расположены по углам.
Максимальное время работы компьютера в ждущем режиме 20мин

видимо М2-ITX это более доработаная плата

Death9 если интересно тут много разных девайсов по теме продается
http://car-electronics.ru/

http://store.mp3car.com/
вот тут тоже не плохой магазин )

смотри про M2-ITX почитал
принципиальное отличие в том что ITX - это китай, а АТХ - это американская разработка
грамотные люди говорят что М2-АТХ (девайсы фирмы mini-box) лучше чем китай.....

спасибо за ссылку сейчас гляну...чувствую скоро на форуме надо будет отдельный топик для Carпутеров делать )))


http://compcar.ru/
http://carmonitor.ru/ru/index.php

это еще ссылки

у меня я посмотрел АТХ на ней написано мадэ ин Чина

а какого ты покупал сечения провода которые на акум пошли (+ и -)?
