подсветка панели приборов

Вот если просто вместо лампочек штатных поставить диоды. нужно сопротивление или что-то ещё припаивать? Я думаю не один я тут тёмный лес в этих делах Помогите если понимаете

Сообщение от Vasjok

Вот если просто вместо лампочек штатных поставить диоды. нужно сопротивление или что-то ещё припаивать? Я думаю не один я тут тёмный лес в этих делах Помогите если понимаете..

Dj первых...Если ты поставишь вместо штатных ламп диоды у тебя такое гавно простите получится....Приборка будет вся пятнами...Вон продаются эти диоды по 15 рублей с цоколями и уже с резисторами...Ивперед!!!Уродуем свои панели!!! Вобщем вот такое г у тебя получится..Лучше уж не порть ни чяего и оставь штат..Честно лучше будет...Просто тут одно простое но..Внутри панели там рассеиватель...который рачитан на лампочку..Так как у нее пучек света сильнее....А у диода он слабый и короткий и он его полностью не пробивает и мы получаем вот такие пятна и просто отвраотительный результат

imxo tuning. Не все настолько рукастые как ты И не для каждого это так легко как для тебя. Я и электричество- мы не знакомы. Спаять множество диодов, резисторов и т.д это для меня фантастикой кажется. Для начала было бы интересно попробовать хотя бы с парочкой штучек. А дальше если не понравится, то добавить. Учиться и учиться. Увы не всё сразу

Сообщение от Vasjok

imxo tuning. Не все настолько рукастые как ты И не для каждого это так легко как для тебя. Я и электричество- мы не знакомы. Спаять множество диодов, резисторов и т.д это для меня фантастикой кажется. Для начала было бы интересно попробовать хотя бы с парочкой штучек. А дальше если не понравится, то добавить. Учиться и учиться. Увы не всё сразу

Просто нужно немного упорства и желания чтоб все было как говорится в лучшем виде шеф))0Дл этого просто пнужно знать...Берется стеклотекстолит...лист 45 р..Маркер для рисования печатных плат...140 рублей..Разбираем панель...Рисуем трафареты как тм все должны быть платы...Платы должны быть с тем учетом чтобы диоды были пот делениями и цифрами...Берем маркер и на выпелиных обезжириных платах рисуем дорожки с тем учетом что на один диод один резистор..так надежней....Кидаем все это нарисованое в хлорное железо разведеное в воде (30 р) ...Ждем пока Растворитс медь там где у нас ничего не нарисовано...Растворилось вынимаем...Протираем..И пошли поять..Для этого....Нужны SMD диоды размером 1206 если даже и меньше то ничего страшного....1 диод 10р всреднем на приборку уходит в зависимости от размера 100-150 диодов с климатом и кнопками..тоесть в среднем 1000 р.Резисторы ЧИП так же 1206 , меньше не желательно, размером наминалом ставь тупо на 750 ом этогохватит тебе на любой цвет так как это запас в зависимости от цвета на 15-16 вольт...Не заморачивайся.....Эт наши максимальные вложения. Дальше все спояли ..крепим на клей или герметик на ваше усмотрение платы внутри...Под шкалами....Стираем зеленый если есть тупо ножом точнеее соскабливаем с шкалы светофильтр...Если имеетс..Смело!!Не боимся...Крепим аккуратно платки под стрелочки и все собираем и радуемся..,как видите все что нужно немного терпения и упорстава...Вот несколько фото чтобы все было немного понятней..Счас кстати себе делаю полность подсветку всего что в салоне светится на H-RV 3ех цветную..С выключателя все будет менять цвет в зависимости что захочу...КРАСНЫЙ, синий. зеленый, плюс диодная подсветка дниша, открытые двери подсвечиваю под собой все .ноги, переделал все плафоны, поворотники в зеркала....вобщем там много чего..передняя оптика глазки и задняя на светодиодах...Вобщем выложу полный отчет если нужно..итак по приборке вот некоторыен фото

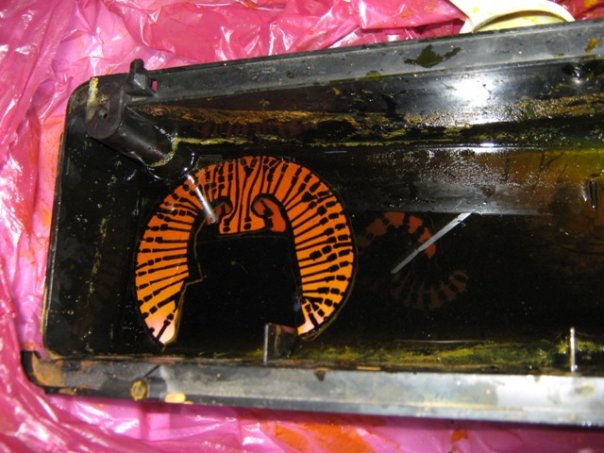

Вот к примеру плата травится в хлорном железе, думаю видно каким образом сделаны дорожки..Не обессуйте по поводу красоты дорожеки эт фото одних из первых моих работ..Просто потом не фоткал

Пролуженная плата уже готовая к спайке

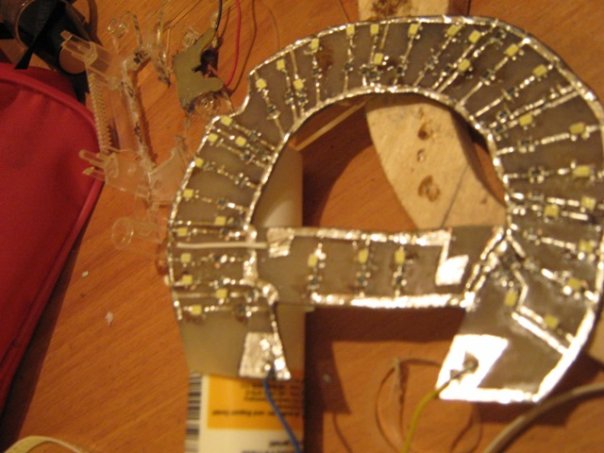

Уже спаяная плата

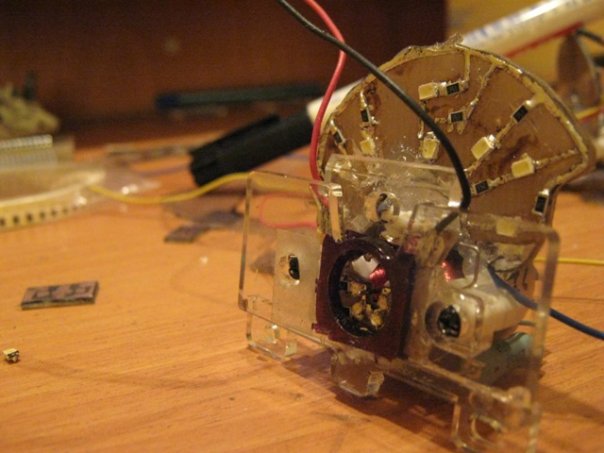

Закрепленая плата пот датчиком бензина..в том числе там уже стоит если приглядется платка под стрелуку...Под стрелку надо не забыть закрасить все черным чтоб цвета не перемешивались

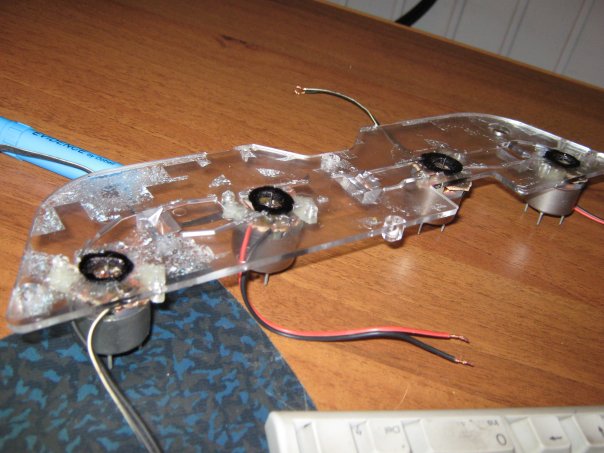

Собраные стрелки

Все без шкалы

И результат


Ну здесь регулятор пришлось конечно ставить но сам эфект)))

Кстати вот тож из такого

Спакойно делается такое

imxo tuning: Желание ОГРОМНОЕ, упорство присутствует. знаний нет НО начитался многого уже. Очень интересно сделать самому. Конечно хочется сделать как у тебя, ибо красиво и качественно. С зарплаты попытаюсь найти все детали и попробовать что-то создать хотя бы минимальное. Будут вопросы, знаю кого спрашивать Так что готовся

Ток диоды не вздумай линзовые брать))) Они дешевле..но толку нет...тебе нужны smd так и называются))) А по знаниям все по ходу пьесы при желании поймешь)))

вот и я нормально сделал

Так то начал неплохо.Нормально..Но еще не хорошо.но до ума еще доводить и доводить..Хотябы рассеиватель под шкалы кинь..Чтоб более не менее неровности яркости убрать..А то чет вот с тахометром там 3-4 и спидометр чет гдето ярко гдето тускло а 200 и 220 аж яркость зашкаливает наоборот......Порнография вобщем..Атак неплохо...И кстати че за гламурный розовый у тебя там????)))))))))))))

Сообщение от imxo tuning

Так то начал неплохо.Нормально..Но еще не хорошо.но до ума еще доводить и доводить..Хотябы рассеиватель под шкалы кинь..Чтоб более не менее неровности яркости убрать..А то чет вот с тахометром там 3-4 и спидометр чет гдето ярко гдето тускло а 200 и 220 аж яркость зашкаливает наоборот......Порнография вобщем..Атак неплохо...И кстати че за гламурный розовый у тебя там????)))))))))))))

Доброго времени суток! Подскажите новичку, не так давно купил автомобиль, при включении габарит панель приборов практически не загоралась (я подумал что перегорели лампочки, как раз диодные синего цвета) Купил лампочки, снял панельку заменил.... И получилось гораздо хуже чем в сообщении сверху у imxo tuning. То есть: лампочки горят как синие пятна, на приличном расстоянии друг от друга! Стрелки вообще никак не освещаются! И ни скорость, ни обороты, уже молчу про темп и бенз разглядеть проблематично! Что предпринять в такой ситуации? За счет чего должны освещаться стрелки?

imxo tuning,
А приборы после снятия стрелок ты как настраивал? Просто одел стрелки обратно и все?
