Подсветка шильдика HONDA

Сообщение от Evgeny Boot

---------- Сообщение добавлено в 21:30 ---------- Предыдущее сообщение добавлено в 21:29 ----------

никопейки не вложил, не считая 4х светодиодов)
двойное оргстекло 3мм, напильник, паяльник, тиски

полностью с тобой согласен. можно и так-данный способ описан чуть выше. )) стоимость 80руб за 4 светодиода, если их еще нет. )) просто я полностью перекрашивал шильд, плюс ставил линейки по всему периметру. они у меня халявные были. а указана стоимость если реально покупать все материалы.
Жека Бут лишний раз подтверждает что все это просто, возможно и, собственно, недорого. ))) делайте кому хочется. )))

Наконец то сделал на задний шильдик подсветку . Сегодня-завтра проведу его инсталяцию.

---------- Сообщение добавлено в 21:39 ---------- Предыдущее сообщение добавлено в 15:54 ----------

Сегодня на машину сделать не получилось но вот что получается без машины:





Использовалось 4 SMD светодиода подключенных последовательно с резистором в 450 Ом. Завтра попробую поиграться с сопротивлением, буду уменьшать для яркости свечения.

Отличная рaбота!

я вот че думаю...ставить его на постоянку на габариты, или может на стопсигнал завести? ты как собираешься сделать? ))

Я поставил на стоп. Уже все повешал и подключил. Фото завтра вечером сделаю. Свет не такой яркий как от переднего белого. Попробую резистор поменьше поставить.

---------- Сообщение добавлено в 11:07 ---------- Предыдущее сообщение добавлено Вчера в 23:55 ----------

Ломал голову какой резистор ставить. Давай читать инэт и наткнулся на интересный сайт, где ясно понятно написано для какой цепи какой резистор ставить. Вот адресок странички про светодиоды http://www.modmag.net/article/65.html

Кому все читать не интересно вот главные моменты:

1. Вы хотите подключить последовательно три светодиода, каждый из которых рассчитан на 3 В и 20 мА, к источнику тока с напряжением 12 В (например из molex-разъема). Три светодиода по 3 вольта каждый будут вместе потреблять 9 вольт (3 В x 3=9 В). Наш источник тока обладает напряжением в 12 вольт, соответственно от 3 вольт надо будет избавиться (12 В - 9 В = 3 В). Так как подключение последовательное, то сила тока составит 20мА, соответственно 3 вольта (напряжение, от которого необходимо избавится) делим на 0.02 А (сила тока, необходимая каждому светодиоду) и получаем значение необходимого сопротивления - 150 Ом. Значит нужен резистор на 150 Ом.

2. Вы хотите параллельно подключить три светодиода, каждый из которых рассчитан на 3 В и 20 мА, к источнику тока с напряжением 12 В. Поскольку при параллельном подключении суммируется сила тока, а не напряжение, трем светодиодам потребуется сила тока в 60 мА (20 мА x 3 = 60 мА). Наш источник тока обладает напряжением в 12 вольт, а светодиодам необходимо напряжение в 3 вольта, соответственно от 9 вольт необходимо избавиться (12 В - 3 В = 9 В). Так как подключение параллельное, то сила тока составит 60мА, соответственно 9 вольт (напряжение, от которого необходимо избавится) делим на 0.06 А (сила тока, необходимая всем светодиодам) и получаем значение необходимого сопротивления - 150 Ом. Значит нужен резистор на 150 Ом.

3. У вас в наличии четыре светодиода, каждый из которых рассчитан на 3 вольта, и источник питания на 12 В. В такой ситуации можно подумать что резистор не нужен, однако это не так - светодиоды очень чувствительны к силе тока и лучше добавить в цепь резистор на 1 Ом. Резистор данного номинала не повлияет на яркость свечения, а будет чем-то на подобии "предохранителя" - светодиоды будут работать намного надежней. Без применения резистора, в данному случае, светодиоды могут попросту сгореть, быстро или не очень.

Вот почему я сжигал последовательно подключенные 4 светодиода и сейчас 4 штуки последовательно подключенных с резистором в 450 Ом не так ярко светят.

Всем успехов в диодотехнике

Сообщение от and_RU

Я поставил на стоп. Уже все повешал и подключил. Фото завтра вечером сделаю. Свет не такой яркий как от переднего белого. Попробую резистор поменьше поставить.

---------- Сообщение добавлено в 11:07 ---------- Предыдущее сообщение добавлено Вчера в 23:55 ----------

Ломал голову какой резистор ставить. Давай читать инэт и наткнулся на интересный сайт, где ясно понятно написано для какой цепи какой резистор ставить. Вот адресок странички про светодиоды http://www.modmag.net/article/65.html

Кому все читать не интересно вот главные моменты:

1. Вы хотите подключить последовательно три светодиода, каждый из которых рассчитан на 3 В и 20 мА, к источнику тока с напряжением 12 В (например из molex-разъема). Три светодиода по 3 вольта каждый будут вместе потреблять 9 вольт (3 В x 3=9 В). Наш источник тока обладает напряжением в 12 вольт, соответственно от 3 вольт надо будет избавиться (12 В - 9 В = 3 В). Так как подключение последовательное, то сила тока составит 20мА, соответственно 3 вольта (напряжение, от которого необходимо избавится) делим на 0.02 А (сила тока, необходимая каждому светодиоду) и получаем значение необходимого сопротивления - 150 Ом. Значит нужен резистор на 150 Ом.

2. Вы хотите параллельно подключить три светодиода, каждый из которых рассчитан на 3 В и 20 мА, к источнику тока с напряжением 12 В. Поскольку при параллельном подключении суммируется сила тока, а не напряжение, трем светодиодам потребуется сила тока в 60 мА (20 мА x 3 = 60 мА). Наш источник тока обладает напряжением в 12 вольт, а светодиодам необходимо напряжение в 3 вольта, соответственно от 9 вольт необходимо избавиться (12 В - 3 В = 9 В). Так как подключение параллельное, то сила тока составит 60мА, соответственно 9 вольт (напряжение, от которого необходимо избавится) делим на 0.06 А (сила тока, необходимая всем светодиодам) и получаем значение необходимого сопротивления - 150 Ом. Значит нужен резистор на 150 Ом.

3. У вас в наличии четыре светодиода, каждый из которых рассчитан на 3 вольта, и источник питания на 12 В. В такой ситуации можно подумать что резистор не нужен, однако это не так - светодиоды очень чувствительны к силе тока и лучше добавить в цепь резистор на 1 Ом. Резистор данного номинала не повлияет на яркость свечения, а будет чем-то на подобии "предохранителя" - светодиоды будут работать намного надежней. Без применения резистора, в данному случае, светодиоды могут попросту сгореть, быстро или не очень.

Вот почему я сжигал последовательно подключенные 4 светодиода и сейчас 4 штуки последовательно подключенных с резистором в 450 Ом не так ярко светят.

Всем успехов в диодотехнике

дааааааа....сомнительные расчёты....всё таки стоит подучить электротехнику....кстати ток потребления светодиода зависит от него самого(марки), ещё было замечено что от цвета свечения зависит потребляемый ток,так например белый светодиод почти в 2 раза меньше потребляет красного....
.wysiwyg { background-attachment: scroll; background-repeat: repeat; background-position: 0% 0%; background-color: #ffffff; background-image: none; color: #333333; font-family: Verdana, Arial, Arial; font-style: normal; font-variant: normal; font-weight: 400; font-size: 10pt; line-height: normal } .wysiwyg a:link, .wysiwyg_alink { color: #000000; text-decoration: underline } .wysiwyg a:visited, .wysiwyg_avisited { color: #000000; text-decoration: underline } .wysiwyg a:hover, .wysiwyg a:active, .wysiwyg_ahover { color: #cc2229; text-decoration: underline } p { margin: 0px; } .inlineimg { vertical-align: middle; }

а насрать, все равно молодец. ) давай фото, интересно по результату. )

Постараюсь сегодня.

---------- Сообщение добавлено в 01:27 ---------- Предыдущее сообщение добавлено Вчера в 17:54 ----------

Итак наконец то дело завершилось. Результат :






За разный свет в подсветке номера сильно не пинать , некогда купить второй светодиод

Ну вот вроде тема сисе.... подсветки шильдика раскрыта . Начну теперь подсветку в салоне переделывать. От кнопочек до приборки..... и ...... есть одна задумка тоже интересная .

Сообщение от ДЕНИС24

полностью с тобой согласен. можно и так-данный способ описан чуть выше. )) стоимость 80руб за 4 светодиода, если их еще нет. )) просто я полностью перекрашивал шильд, плюс ставил линейки по всему периметру. они у меня халявные были. а указана стоимость если реально покупать все материалы.
Жека Бут лишний раз подтверждает что все это просто, возможно и, собственно, недорого. ))) делайте кому хочется. )))

я бы что-нить ещё сделал неспеша)
осталось оргстекло)) ну и инструментик есть.
Только ничего в голову не лезет))

Товарищи, а у кого-нить есть чертеж шильдика с размерами?
Хочу попробовать ещё что-нить замутить с ним, только оригинальный уже на машинке)

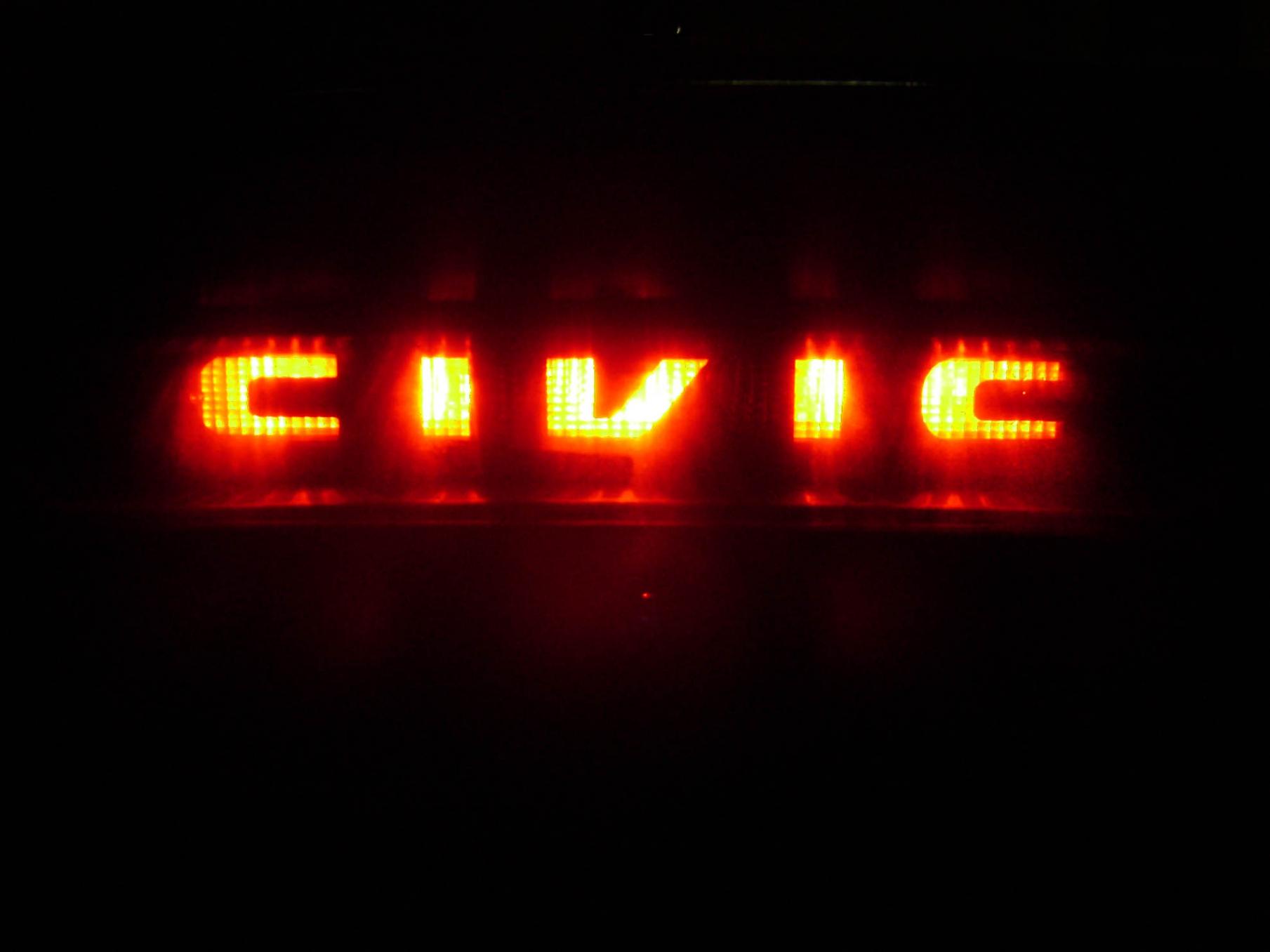

не думал стоп вот так:

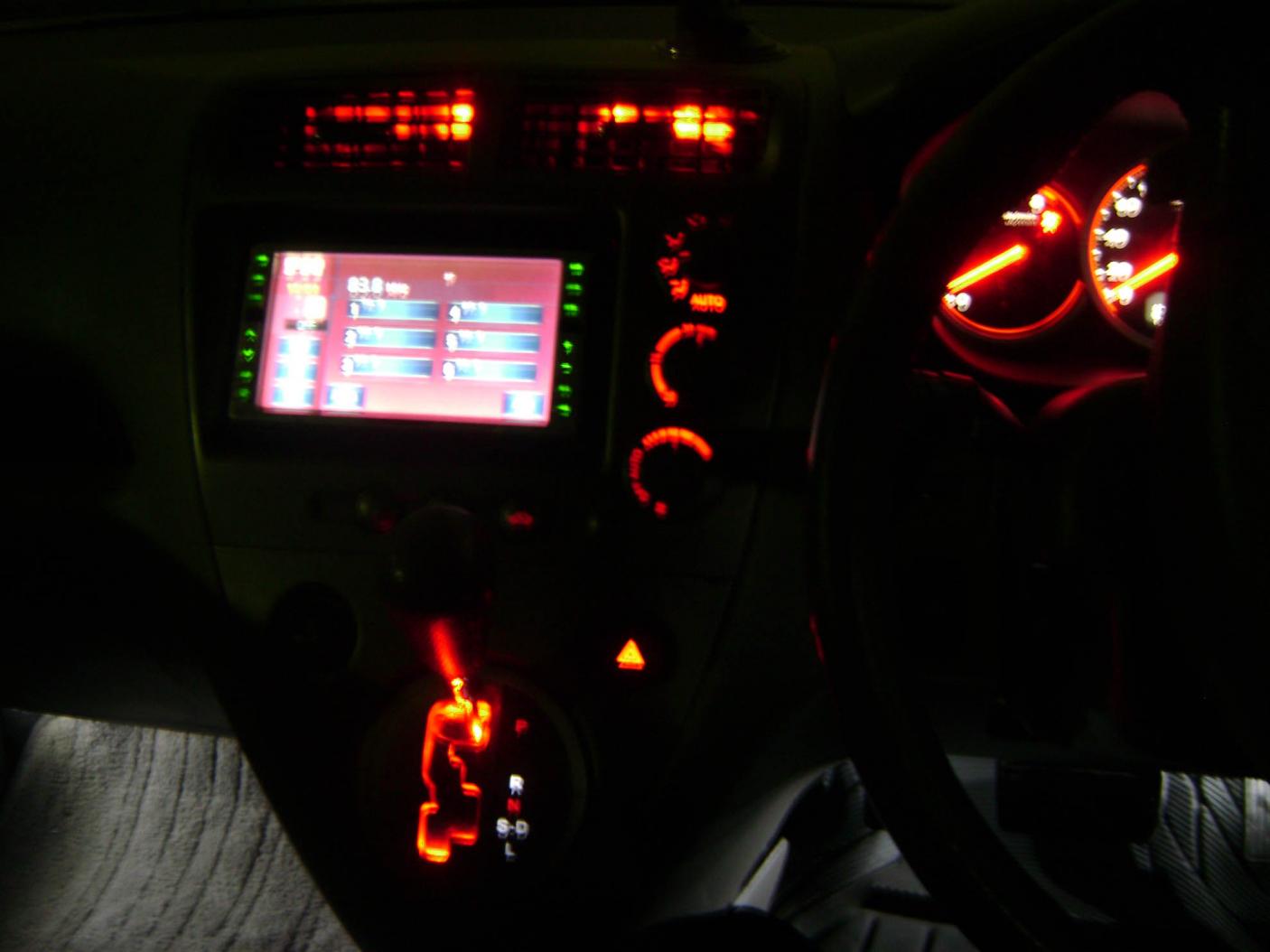

ну а салон у меня уже вот так, вместо бледно зеленого:
есть еще одна тема-подсветка бардака. все уже готово давно, осталось собрать и смонтировать. может еще идейку подкинешь?
