    По умолчанию Прокладка аудиокабелей в 6 Цивике

    Цитата Сообщение от Пако
    Решил прокладывать кабеля по всем правилам. От головы в багажник (к усилку). И от него на передние колонки (компонентка) и на саб.
    Хотелось бы узнать все нюансы прокладки кабелей. Где их на сивке обычно прокладывают. Я так понимаю там еще и кабель питания надо к усилку тянуть. Я видел что на концах кабелей коннекторы вешают. Для этого спец-инструмент нужен? Или тут также как и с витой парой можно отверткой обжать? )
    Вообщем если знаете урлы где про нюансы прокладки кабелей пишут, отпишите здесь.

    А, и еще: какие инстурменты понадобятся кроме отвертки, плоскогубц, изоленты и ножа?
    Голова дожна быть с линейным выходом, лучше с несколькими. От головы тянутся линейные провода вместе с акустическими в багажник по той стороне машины где нет проводки, в девятке проводка идет по левой стороне, соответственно надо тянуть по правой, как в цивике пока не знаю. Затем от аккомулятора тянется силовой провод по противоположной стороне от аккустических, это делается для того чтобы небыло наводок. Масса для усилка берется в багажнике, хотя некоторые тянут от аккума. Еще есть сигнальный провод для включения усилка. Он подключается к магнитоле и в зависимости от комплектов он может быть единым целом с линейным проводом или отдельным. Мне кажется лучше чтобы он был отдельным и прокладывать его тогда надо с силовым. Ну а дальше аккустические провода в кроссоверы и т.д.

  2. #2
    Автор темы
    Регистрация
    08.03.2007
    Сообщений
    130

    По умолчанию Прокладка аудиокабелей в 6 Цивике

    Так, погодь, разве линейные провода и аккустические это не одно и тоже?
    У меня на голове 4 выхода тюльпанчиками (2 на FRONT и 2 на REAR).
    В опциях магнитофона можно включить или отключить встроенный усилитель.
    Также на магнитофоне есть проводок (1) называется REMOTE TURN-ON (To amplifier or equalizer) - как раз сигнальный провод включения усилка.


    Кстати, на магнитоле есть еще проводок DIMMER (To the instrument cluster illumination lead) - но его смысла я не понял. Болтается отключенным.


    Щас попытаюсь нарисовать, как я понял схему прокладки.

  3. #3
    Автор темы
    Регистрация
    08.03.2007
    Сообщений
    130

    По умолчанию Прокладка аудиокабелей в 6 Цивике

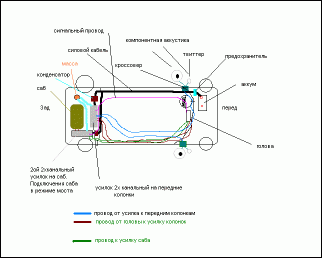

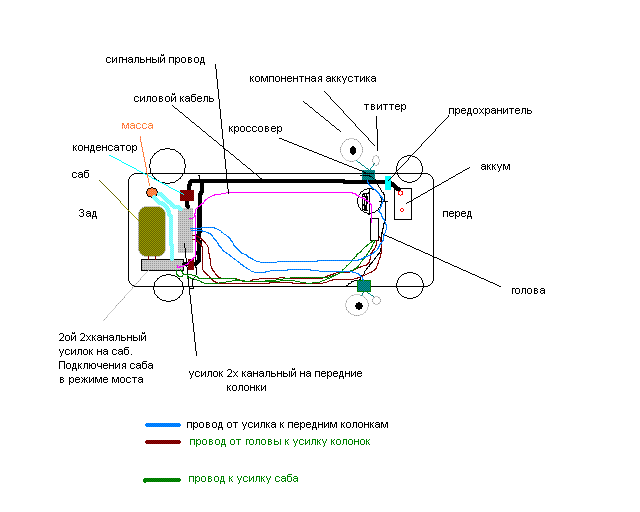

    Вот, нарисовал. За качество не пинайте. Заморачивался на схему ))
    Миниатюры Миниатюры Прокладка аудиокабелей в 6 Цивике-shema-prokladki-kabelei.gif

  4. #4
    Автор темы
    Регистрация
    08.03.2007
    Сообщений
    130

    По умолчанию Прокладка аудиокабелей в 6 Цивике

    Цитата Сообщение от Talman
    Теперь про кабели: принцип "чем толще-тем лучше" надо отодвинуть нафик и вспомнить школьную физику! Дальше смотрим,какая НОМИНАЛЬНАЯ мощность на колонке и НОМИНАЛЬНАЯ на усилителе НА ОДИН КАНАЛ. Сопротивление автомобильных АС стандартное 4 Ома,напряжение стандартное 12 Вольт. Дальше берём примерную длинну кабеля и считаем исходя из этих параметров сечение кабеля,который нам подходит! Эффективное сопротивление считаем по формуле R=U/I,дальше смотрим формулу мощности и из неё получаем формулу силы тока при заданном напряжении! А потом в таблицу и подбираем сечение кабеля!
    П.с. После замены двигателя созрею на замену всего комплекса аудиоустроиств и сделаю фотоотчёт по замене...)
    Распиши пожалуйста все формулы для расчета, и что какая переменная обозначает.

  5. #5
    Член Клуба
    Регистрация
    30.10.2006
    Адрес
    МСК
    Сообщений
    1,393

    По умолчанию Прокладка аудиокабелей в 6 Цивике

    эм...ВОТ ЭТО ДА!электрика это дебри для меня...что-то я перестаю понимать о чем тут речь....сорри)))

  6. #6
    Старожил
    Регистрация
    23.01.2007
    Адрес
    МСК
    Сообщений
    201

    По умолчанию Прокладка аудиокабелей в 6 Цивике

    Цитата Сообщение от Пако
    Так, погодь, разве линейные провода и аккустические это не одно и тоже?
    Как правильно он называется я точно не знаю, но под линейным проводом я имел ввиду провод от магнитолы к усилителю(тюльпаны), а аккустические это от уся к колонкам.

  7. #7
    Автор темы
    Регистрация
    08.03.2007
    Сообщений
    130

    По умолчанию Прокладка аудиокабелей в 6 Цивике

    Такс, сегодня четверг.
    Всем желающим предлагаю собраться для совместной прокладки кабелей в эту субботу.

    P.S. Только я себе еще кабеля не закупал.

    P.S. Или закупимся необходимыми материалами, а встречу перенесем на следующую субботу?

    P.S. Или прямо на встрече и закупимся? На Горбушке например?

  8. #8
    Старожил
    Регистрация
    05.10.2006
    Адрес
    ???
    Сообщений
    2,281

    По умолчанию Прокладка аудиокабелей в 6 Цивике

    Цитата Сообщение от Пако
    Цитата Сообщение от Talman
    Теперь про кабели: принцип "чем толще-тем лучше" надо отодвинуть нафик и вспомнить школьную физику! Дальше смотрим,какая НОМИНАЛЬНАЯ мощность на колонке и НОМИНАЛЬНАЯ на усилителе НА ОДИН КАНАЛ. Сопротивление автомобильных АС стандартное 4 Ома,напряжение стандартное 12 Вольт. Дальше берём примерную длинну кабеля и считаем исходя из этих параметров сечение кабеля,который нам подходит! Эффективное сопротивление считаем по формуле R=U/I,дальше смотрим формулу мощности и из неё получаем формулу силы тока при заданном напряжении! А потом в таблицу и подбираем сечение кабеля!
    П.с. После замены двигателя созрею на замену всего комплекса аудиоустроиств и сделаю фотоотчёт по замене...)

    Распиши пожалуйста все формулы для расчета, и что какая переменная обозначает.
    I=P/U,где I-сила тока,P-мощность,U-напряжение
    P-НОМИНАЛЬНАЯ мощность усилителя (не путать с максимальной)!!!
    U-напряжение (оно в машине стандартное, 12 В)
    Дальше смотрим в таблицу: http://www.radiofan.ru/faq/s2.htm и подбираем то,что нам надо!

  9. #9
    Новичок
    Регистрация
    03.06.2007
    Сообщений
    5

    По умолчанию Прокладка аудиокабелей в 6 Цивике

    Народ не заморачивайтесь с расчетом сечения кабеля! Берите на фронт 1.5 или 2.5 мм2, на сабик 2.5 мм2. Провод на Митинском радиорынке стоит от 30 р за метр из бескислородной меди! Чернов Аудио уже лишнее, тока на домашнем стереокомплекте от 2000$ вы почуствуете разницу! А в машине на ходу вам важнее бороться с шумом, а также с дребезгом в дверях на низких частотах динамиков! Пако правильно нарисовал! Но я предпочел взять один 4-х канальный усилок, и проводов тянуть меньше, и места в багажике больше остается! А вот кабель от магнитолы до усилка стоит взять хороший, потому что сигнал слабенький идет и легко поддается затуханию и искажению, по своему опыту рекомендую инструментальный кабель Canare, он около 70р за метр! Разъемчики могут сразу в магазине припаять если самим не хочется возиться с этим! И еще, прокладывайте кабель от аккамулятора так, чтобы он нигде не перетерся в будущем, и берите с оболочкой потолще! Если какие вопросы интересуют, спрашивайте!

  10. #10
    Старожил
    Регистрация
    22.10.2006
    Адрес
    Иваново - Вознесенск
    Сообщений
    508

    По умолчанию Прокладка аудиокабелей в 6 Цивике

    А я првода протянул под бордачком-накладкой на пороге-обивкой ссзади. Саб активный + 4 колонки пионер уже 5 мес. езжу и колбашусь!!!!!!!!!!!!!!!!!!!
