Включаем линейный вход в штатной магнитоле 4Д. А так же АЧХ, ДУ, распиновка.

To F-22:
Смотря какой усилок и что ты хочешь получить в результате. Если есть желание запитать всю акустику (фронт/тыл) и саб от усилка, то на нем нужно как минимум 5 каналов. Если только саб, то нужно проверить есть ли в усилке встроенный ФНЧ (у 90% что я встречал - есть).
Дальше вопрос как ты хочешь подключаться к магнитоле - можно через входы высокого уровня (тогда они тоже должны быть в усилителе или нужен будет адаптер-переходник) или можно выпаивать из магнитолы линейный выход (что качественее).

СПАСИБО картина становится яснее!!

А можно ПОЖАЛУЙСТА вот про это
"Дальше вопрос как ты хочешь подключаться к магнитоле - можно через входы высокого уровня (тогда они тоже должны быть в усилителе или нужен будет адаптер-переходник) или можно выпаивать из магнитолы линейный выход (что качественее). "
поподробнее..??.....

Припаял линеные выходы.

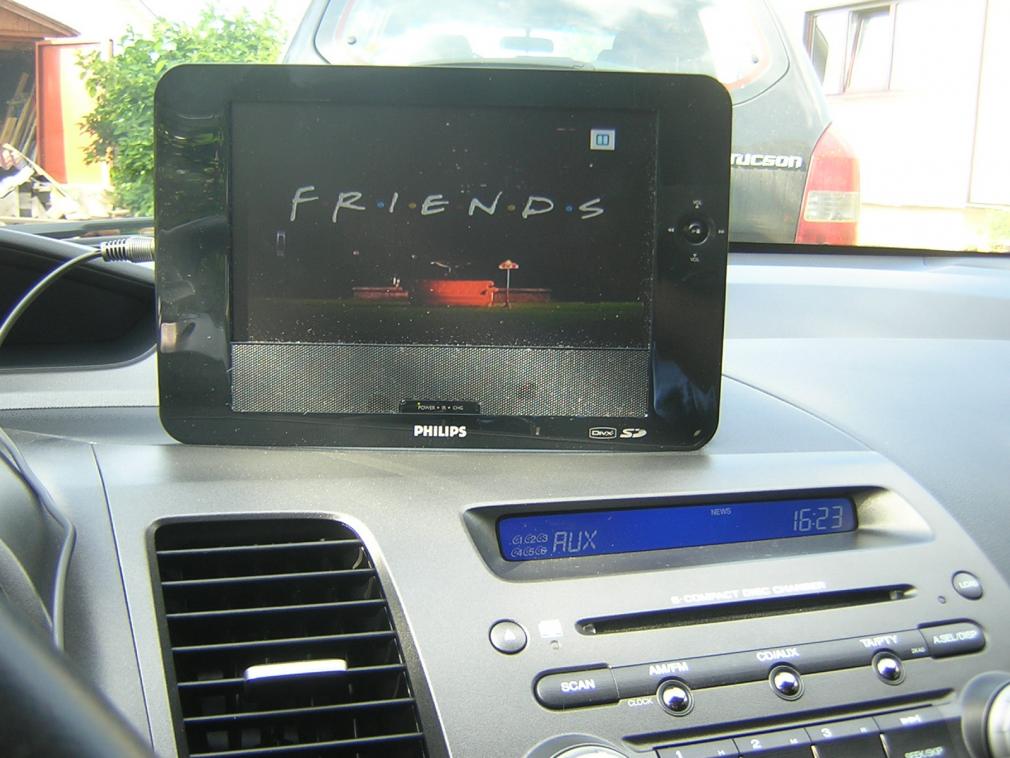

Сделал аукс, все работает

фото куда паял по ссылкам

http://led35.ru/Image/10032010917-1-.jpg
http://led35.ru/Image/10032010916-1-.jpg

Премного благодарен автору, низкий поклон!

---------- Сообщение добавлено в 14:22 ---------- Предыдущее сообщение добавлено в 14:20 ----------

Остался вопрос

если делаеш настройку магнитолы FLAT, то когда выключаеш зажигание настройка сбрасывается?

Сообщение от led35

Припаял линеные выходы.

Сделал аукс, все работает

фото куда паял по ссылкам

Спасибо, за крупные фотки. Только я не понял, это линейный выход? Или аукс+выход, почему 4 провода?

Аукс - это вход
Линейный выход - на внешний усилитель. 4 штуки - 4 канала, два с переда и два задних

Сообщение от led35

Аукс - это вход
Линейный выход - на внешний усилитель. 4 штуки - 4 канала, два с переда и два задних

Хм. Я почему-то думал, что линейный - это просто два канала (лево, право). Получается, чтобы мне подключить саб через двухканальный усилок, мне можно использовать любые (ну два перед или два зад) из этих 4 выходов? Правильно?

[QUOTE=led35;2141858]Припаял линеные выходы.

Сделал аукс, все работает

фото куда паял по ссылкам

http://led35.ru/Image/10032010917-1-.jpg
http://led35.ru/Image/10032010916-1-.jpg

Премного благодарен автору, низкий поклон![COLOR="Silver"]

Куда поять понятно, не сложно. Большое спасибо за фото. И в итоге у нас получается одна пара линейных выходов? Я правильно понимаю? И еще на фото видно, что ты припаялся сначала к первым четырем контактам. А на них что?

[QUOTE=elgato;2251330]

Сообщение от led35

Припаял линеные выходы.

Сделал аукс, все работает

фото куда паял по ссылкам

http://led35.ru/Image/10032010917-1-.jpg
http://led35.ru/Image/10032010916-1-.jpg

Премного благодарен автору, низкий поклон![COLOR="Silver"]

Куда поять понятно, не сложно. Большое спасибо за фото. И в итоге у нас получается одна пара линейных выходов? Я правильно понимаю? И еще на фото видно, что ты припаялся сначала к первым четырем контактам. А на них что?

Не правильно .
По данным фотам получается распайка двух пар тюльпанов , те теперь вы можете подключить 2 усилителя . Как вариант , один двухканальный усилитель запитывает фронт , а второй выдает сигнал для сабового усилителя .
Те говоря по русски высокоуровневые линейки были заменены на распаянные тюльпаны . И это не Аукс, а просто две пары тюльпанов для будущих усилков - все
А Аукс делается на разъемах ченджера , смотри певый пост

[QUOTE=Bun1;2258345]

Сообщение от elgato

Не правильно .
По данным фотам получается распайка двух пар тюльпанов , те теперь вы можете подключить 2 усилителя . Как вариант , один двухканальный усилитель запитывает фронт , а второй выдает сигнал для сабового усилителя .
Те говоря по русски высокоуровневые линейки были заменены на распаянные тюльпаны . И это не Аукс, а просто две пары тюльпанов для будущих усилков - все
А Аукс делается на разъемах ченджера , смотри певый пост

Раскрутил наконечник межблочника, действительно получается две пары, это я тупанул, сразу не посмотрел. Только я не понял про другие четыре контакта, что на них было?...

led35,
да
