Включаем линейный вход в штатной магнитоле 4Д. А так же АЧХ, ДУ, распиновка.

Сообщение от Ardzhan

Yellow_orange,
а-а-а, а где ты штатную колодку взял если не секрет???

В exe она уже есть, в ней 2 провода - датчик скорости, для увеличения громкости при увеличении скорости.

ждемс!!!

Сообщение от $ G. $

ждемс!!!

Выпаял линейники. Небольшой фотоотчет.

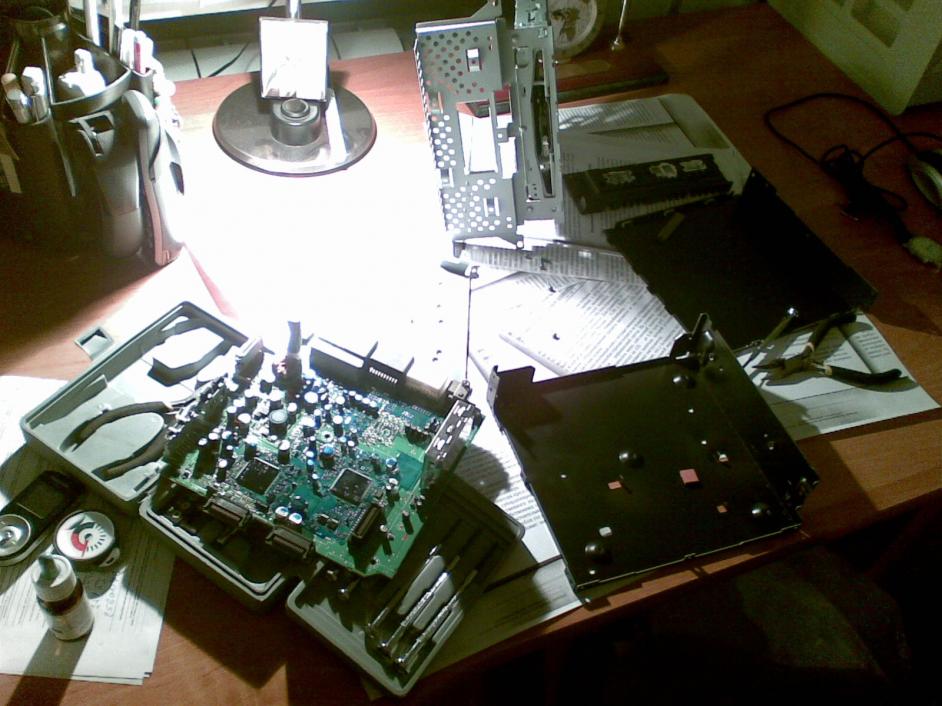

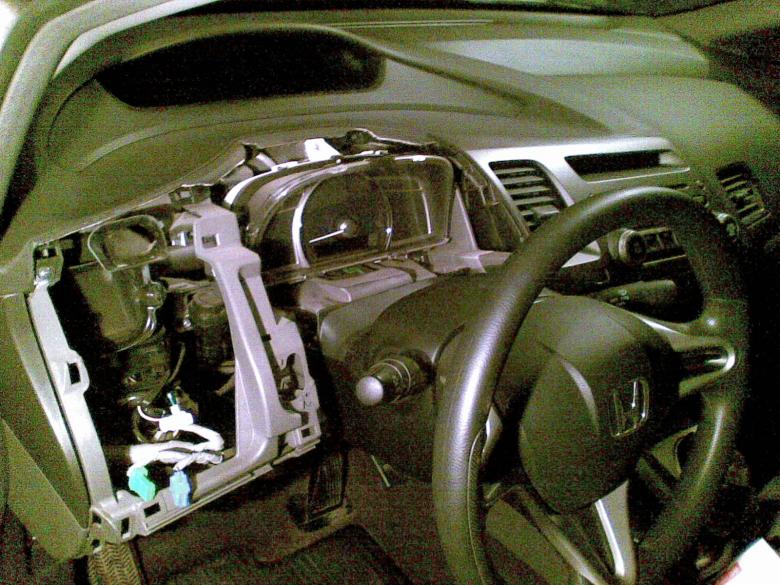

Разобрал панель.

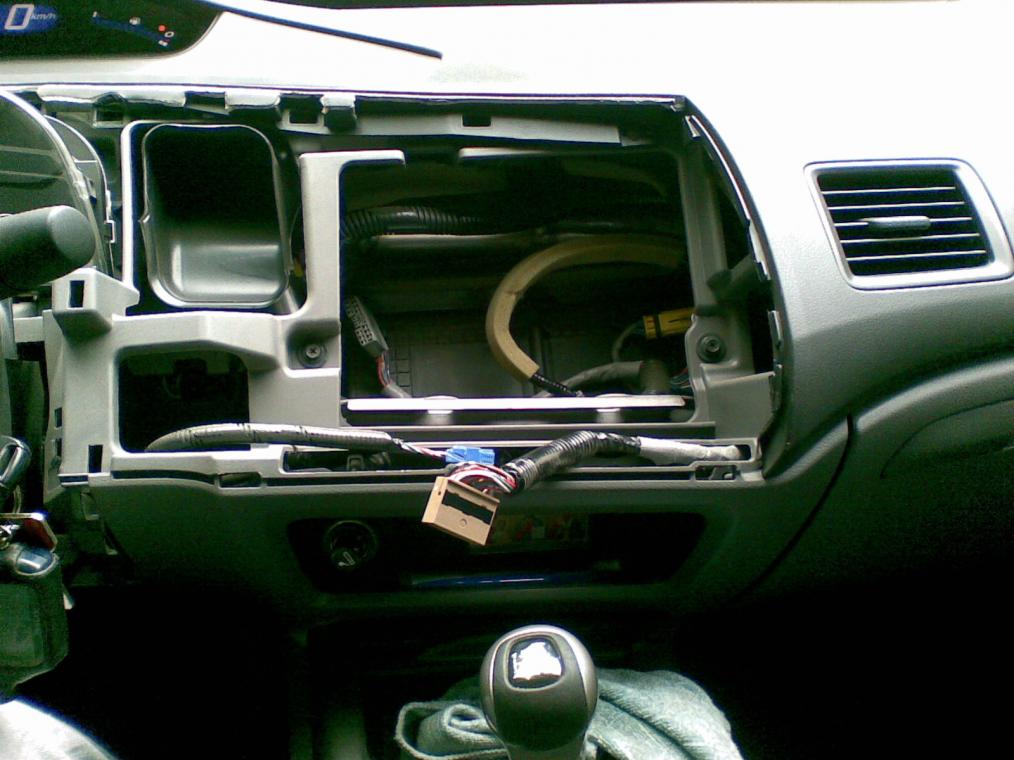

Разобрал штатное ГУ.



Припаялся к конденцаторм.

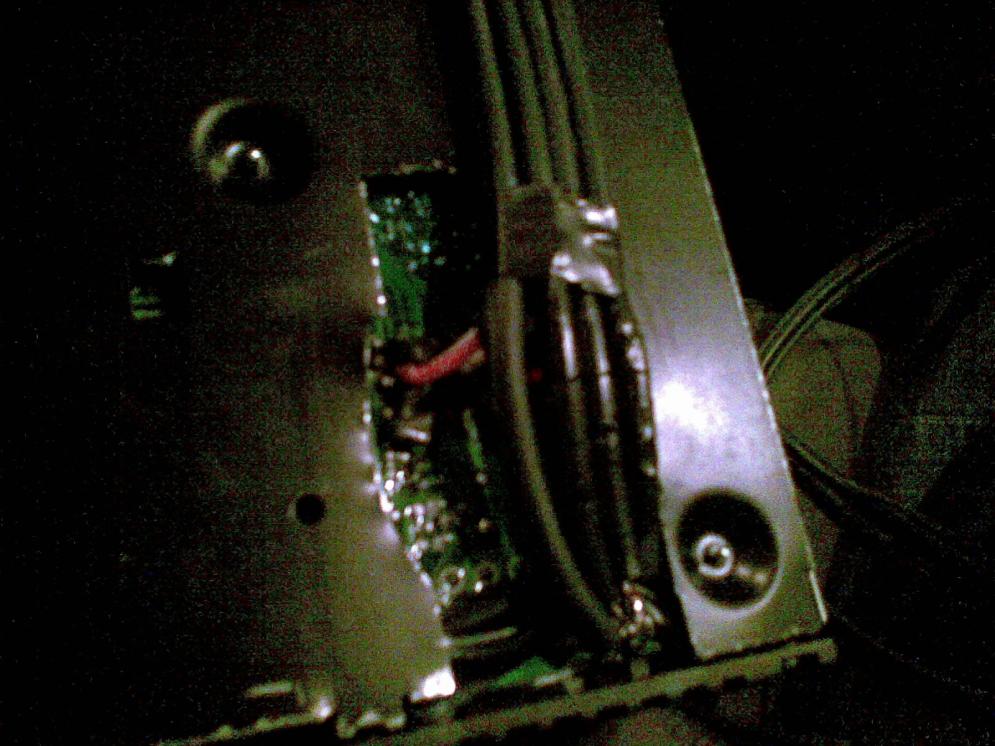

В корпусе сшатного ГУ (на которое крепиться сама плата) вырезал отверстие для проводов.

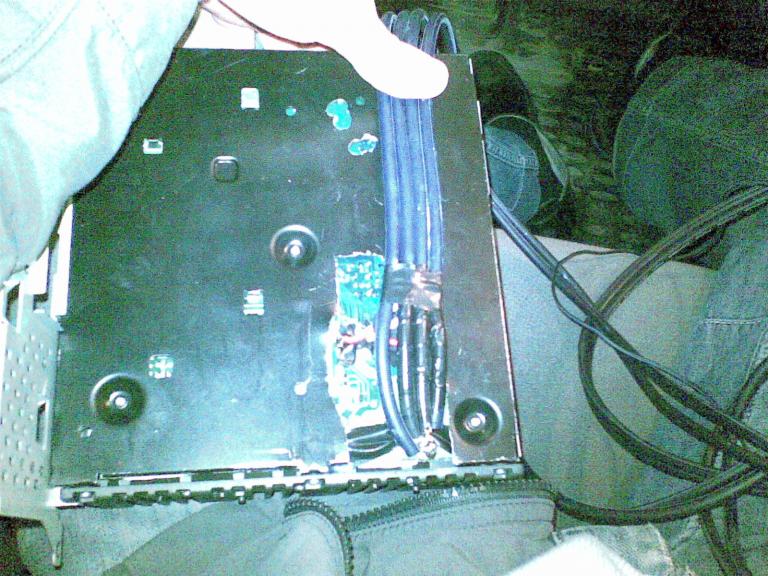

Закрепил провода на корпусе и все собрал.

Yellow_orange,
Тогда по идее во всех должна быть, разница между ехе и прочими комплектациями в наличие ченжера. Спасибо!

спасибо друг! если завтра руки дойдут - попробую сваять

---------- Сообщение добавлено в 02:51 ---------- Предыдущее сообщение добавлено Вчера в 20:19 ----------

Сообщение от DblMok

это тыльная сторона магнитолы на EXE. (чуть позже могу скинуть на Elegance, хотя разъемы там те же)

у меня в ЕХЕ в С-разъем втыкнута стандартно гребенка уже и на ней 4 и 5 контак задействованы
если я по предлженной схеме 5 и 15 ч/з резистор закорочу - ниче у меня не случица?
кто на ЕХЕ делал - отзовитесь пожалуйста!!!

и кстати, с фронта лучше брать на саб звук да? как понимаю если не использовать "волшебную комбинацию 4-6 PWR", то на задних выходах урезаны низы да ?!

---------- Сообщение добавлено в 21:44 ---------- Предыдущее сообщение добавлено в 02:51 ----------

не получилось аух сделать на ЕХЕ!!!!!
думал в резисторе дело - напрямую уже соединил 5 и 15 - не фига не включаеца!
в чем проблема может быть?!

$ G. $,
А какой резистор ставить? Пришел, говорю дайте резистор на 1кОм... Продавец на меня квадратные глаза, типа мощность какая... Я так понимаю там надо силу тока еще или напряжение указывать...

Сообщение от Ardzhan

$ G. $,
А какой резистор ставить? Пришел, говорю дайте резистор на 1кОм... Продавец на меня квадратные глаза, типа мощность какая... Я так понимаю там надо силу тока еще или напряжение указывать...

Бери 0.25 Вт, можно больше (меньше только высокоточные вроде, ни к чему).

у меня что с ним что без - не заработало(
а брал- просто скащал на 1кОм и всё, дали

$ G. $,
а мне отказался продавать, сказал, что ты сам не знаешь чего хочешь, откуда я знаю... =)))
Я на неделе думаю консоль разобрать - сделать AUX

у тебя ЕХЕ авто? магнитола с чейнджером и управлением с руля?
