Включаем линейный вход в штатной магнитоле 4Д. А так же АЧХ, ДУ, распиновка.

При заведенном двигателе ничего скакать не должно.
Нормальная напруга в районе 14 вольт, при оборотах более 1500...
При включении нагрузки - просадка до 13.5-12.6 вольт, в зависимости от мощности нагрузки. Скачков напряжения быть не должно!!!

Сообщение от Rasel

У меня усилок 800w,1000w саб ,кондер 1,5фарада,ничего не моргает,при любой громкости!!!!

Подскажи пожайлуста, какая у тебя емкость аккумулятора и какой фирмы?

Сообщение от executioner1984

Подскажи пожайлуста, какая у тебя емкость аккумулятора и какой фирмы?

Честно не знаю!!!Акум штатный(заводской) 2009 года выпуска,ни разу не менял его!!!

проблема скорей всего в акумме и кроется!!!У всех кого знаю на 4D,всегда проблема с ним,бывает в пробке с включенными фарами и обогревом стекла,машина даже глохнет,меняют акум и все типтоп=)))))

Вполне возможно, что дело в проводах... В мистери меди - кот наплакал. А если ещё и толщина провода 8 G, то ничего удивительного. Да и что за конденсатор? Проложу? Тоже не уверен в его истинной емкости. Хотя у меня его и вовсе нет, а музыка гораздо мощнее...

Всем спасибо! Значит все дело именно в проводах буду менять на сварочные кг 1 на 35 с запасом.Вопрос такой, нужно ли тянуть минус от аккумулятора, или оставить минус на кузове, а может те провода которые у меня на плюс шмистари сделать минусом?

Большое спасибо, за подсказки про подключение aux всё отлично работает, и ачх тоже жаль только каждый раз приходиться нажимать кнопки но это не столь существенно.Ещё раз большое спасибо!

Всем привет, я хочу установить AUX в Цивик, но делаю это не себе.
Там стоит штатная магнитола.
Как я понял нужно замкнуть два контакта в разьеме "C" и в нем же 3 контакта (13,14,3 )будут ауксом.

Как я понял когда в разъем "C" воткнут коннектор то на 13,14 и 3 штыри провода не идут. Советуют взять от компа, короче из подручного...

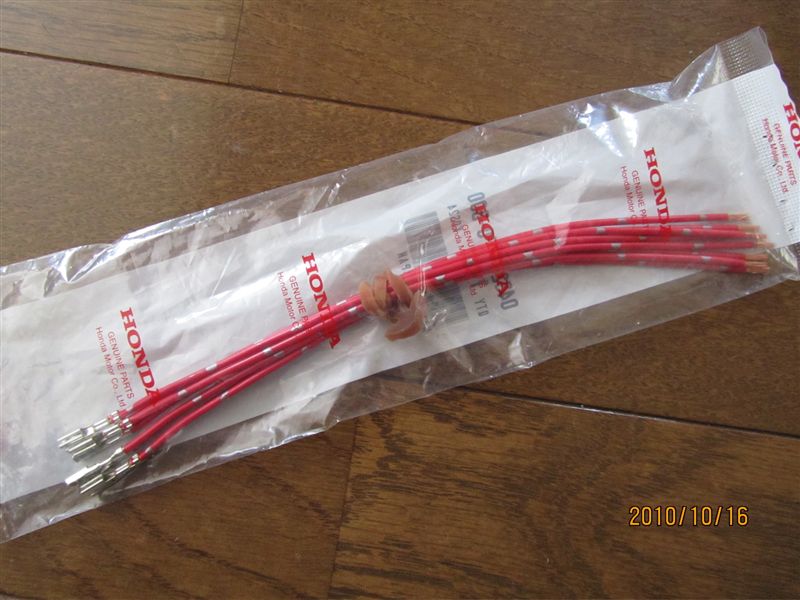

Но я хочу оригинальные пины, ведь бывает такое на примере картинки ниже? Если да, то какой их код запчасти?

Так же существует штатный AUX разъем с крышкой, его хочется врезать в консоль, штатное место.
Вот я в пеинте зарисовал схему, она правильная (примерно)
Спасибо!

И ещё про замыкание, будет ли считаться если провод обжат пинами и установить в колодку как на схеме. Это сработает, не опасно?

По идее все должно работать и если 5 и 15 замкнуть как на схеме,будет работать и это не опасно!!!!!

Сообщение от Rasel

По идее все должно работать и если 5 и 15 замкнуть как на схеме,будет работать и это не опасно!!!!!

А расскажите про резистор? Есть ли его фотки в интернете (примерный вид)?
Может этот провод обжатый с двух сторон разрезать пополам и соединить через резистор?
Это будет в чем то надежней?
И знаете ли вы что ни будь про оригинальные пины?
