Включаем линейный вход в штатной магнитоле 4Д. А так же АЧХ, ДУ, распиновка.

Сообщение от Ilya1985

Rasel, Да, я понимаю что это проще, но это последний самый вариант. Все же хочется почти штатно))

Так и будет почти штатно,воткнешь фишку в разьем для чейнджера,а коробку саму в бардачок или в карман над ручкой кпп положить.... и слушай с карты,с флешки или так же через AUX!!!!!!!!!!!!!!!!!

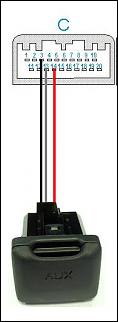

Кто знает P/N этого AUX?

подскажите кто нибудь сталкивался с такой проблемой, все освещение моргает под бас сабуферу? Поменял аккомулятор, поставил варту на 60 ам, поменял провод массы на более толстый все это не помогло проблема осталась( система состоит из двух усилителей номиналом по 300 ват кондей на 1.0 фарад .Отпишитесь, так только у меня или это проблема всех цивиков?

Сообщение от executioner1984

подскажите кто нибудь сталкивался с такой проблемой, все освещение моргает под бас сабуферу? Поменял аккомулятор, поставил варту на 60 ам, поменял провод массы на более толстый все это не помогло проблема осталась( система состоит из двух усилителей номиналом по 300 ват кондей на 1.0 фарад .Отпишитесь, так только у меня или это проблема всех цивиков?

А на плюсе какого сечения провод? Такого же как на минусе?
Усилки как подцеплены? Через дистрибьютор?

провода плюс минус идут на конденсатор и от него уже на уселители, каждый уселитель подключе к конденсатору отдельными проводами . Что такое дистрибьютор? на музыку провода одинакового сечения.

Какого сечения провода до конденсатора и какого сечения после?

Дистрибьютор питания это что-то вроде разветвителя. На него приходят от аккумулятора 2 толстых провода и меньшего сечения провода расходятся по потребителям.
Только на плюсе каждый провод на усилке еще защищен предохранителями.
Если все правильно сделать с питание то ни каких конденсаторов не нужно. (они вообще не нужны - это обман потребителя)

Народ скиньте распиновку с объяснением где, что, мне нужно не штатную магнитоллу через адаптер подрубить к кнопкам.

На магнитоле это контакты 6 и 7 (слева-направо), соответственно подбирай на колодке эти же выводы и их подключай к адаптеру.
Какой куда - я думаю, без разницы, потому что цепь резистивная и электронам пофиг куда бежать в первую очередь (через тот, или другой провод).

Всем доброго времени суток !
подскажите ! может кто сталкивался )
выпаял линейки как на фото
поставил усилитель Eton PA 1054
зашумил передние двери и туда Crescendo Opus 1
играет великолепно, особенно бас !!! не ожидал такого звука от первой линейки крещендо )
... только пока мотор не запустишь...((( появился фон по которому можно определить обороты двигателя. Фон идет из мафана !
У кого нибудь есть идеи или решения ? Оч не охота снимать с акустических проводов через преобразователи !
заранее благодарен !

Сообщение от Дима407

Всем доброго времени суток !
подскажите ! может кто сталкивался )
выпаял линейки как на фото
поставил усилитель Eton PA 1054
зашумил передние двери и туда Crescendo Opus 1
играет великолепно, особенно бас !!! не ожидал такого звука от первой линейки крещендо )
... только пока мотор не запустишь...((( появился фон по которому можно определить обороты двигателя. Фон идет из мафана !
У кого нибудь есть идеи или решения ? Оч не охота снимать с акустических проводов через преобразователи !
заранее благодарен !

У меня была такая проблема линейки были также припаены как у тебя на фото, решил данную проблему, перепоял минусовые провода на правую сторону, провод земли кинул на корпус магнитолы фон пропал.
