Включаем линейный вход в штатной магнитоле 4Д. А так же АЧХ, ДУ, распиновка.

Ребят, всем привет! Вот накопилось всякого добра... уже хранить негде. Может кому что надо)))
http://www.civic-club.ru/forum/showthread.php?t=164813

Сообщение от Sol

.......
1. Для добавления линейного входа (AUX) достаточно просто замкнуть контакты С15 (ADI - Aux Detect Input) и С5 (Aux Detect GND) (грамотнее конечно соединить их через резистор в районе 1кОм, но можно и напрямую замкнуть). После этого станет активна кнопка CD/AUX в режиме AUX. Сам сигнал подается на контакты С13 (AUX Left Input), С14 (AUX Right Input) и С3 (AUX signal GND). После этого при двойном нажатии кнопки CD/AUX на дисплее появляется AUX и можно подключать ваш MP3-плеер и т.д....
Вопросы, комменты - пишите, постараюсь ответить.

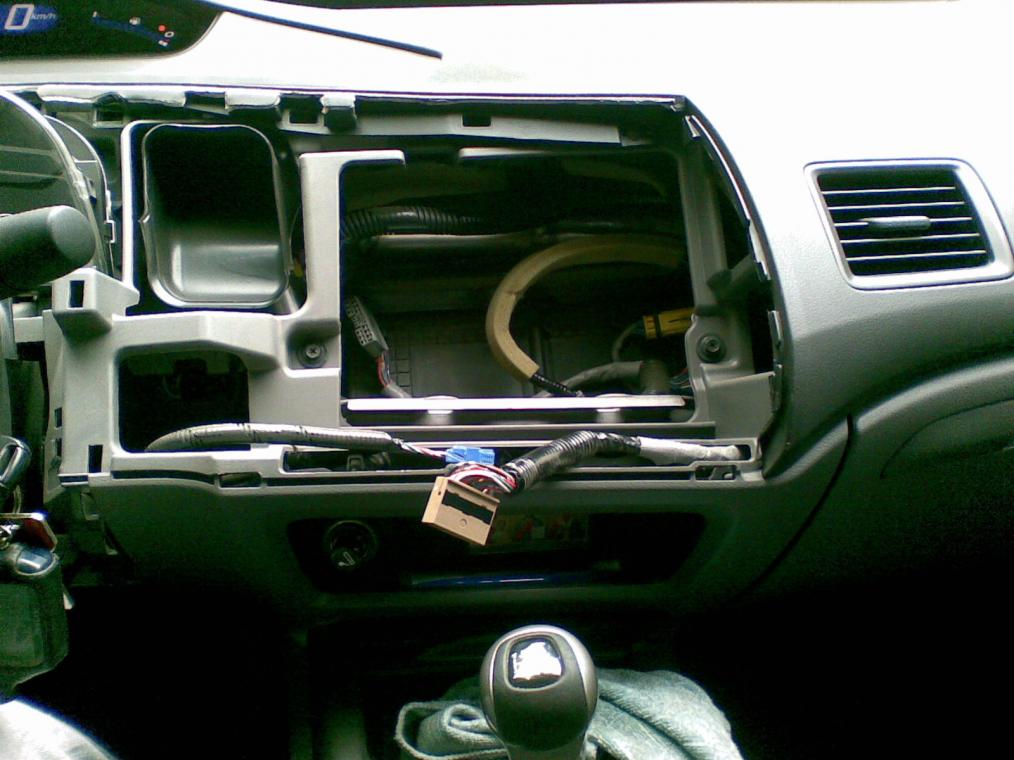

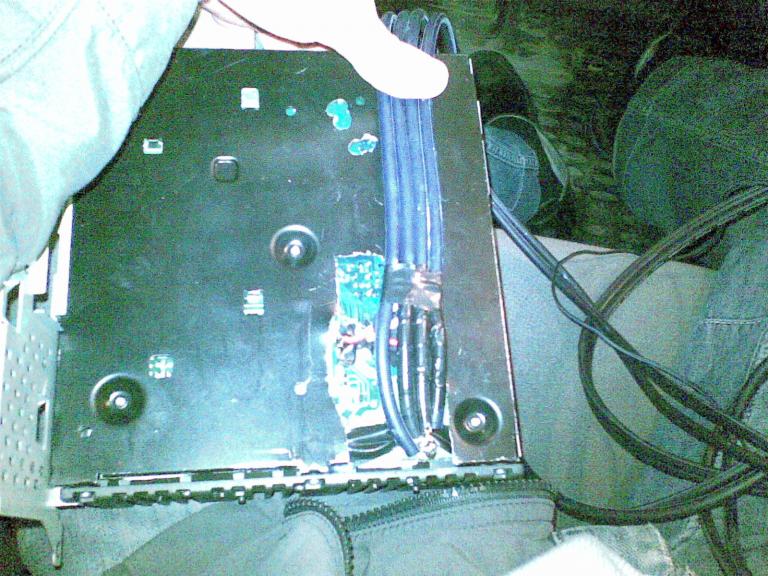

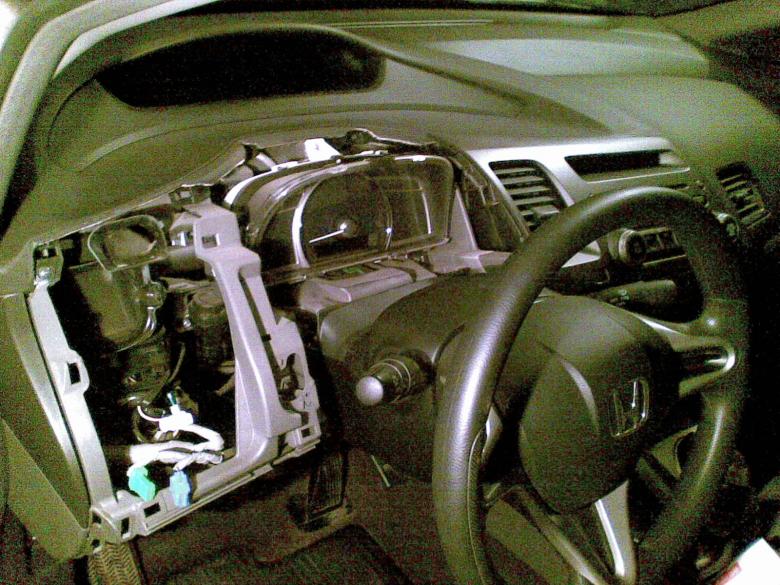

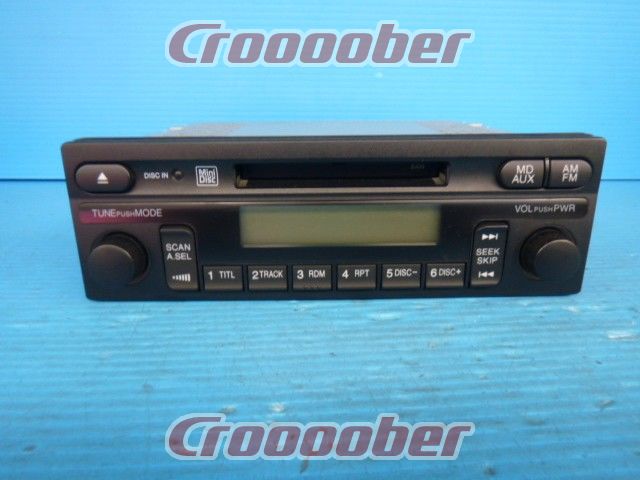

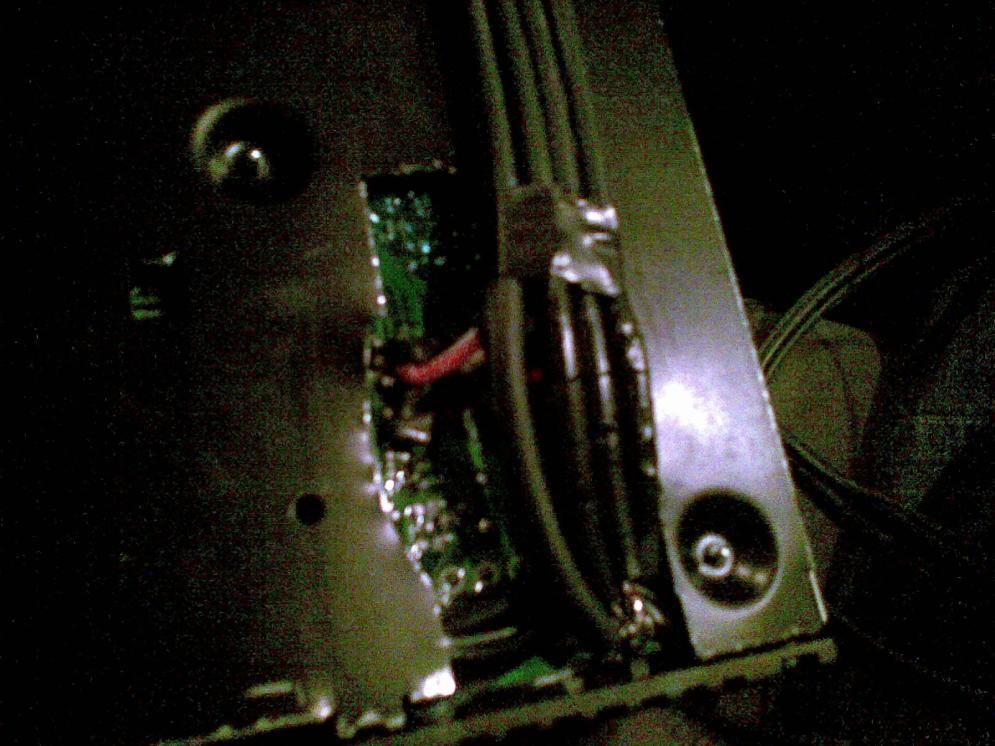

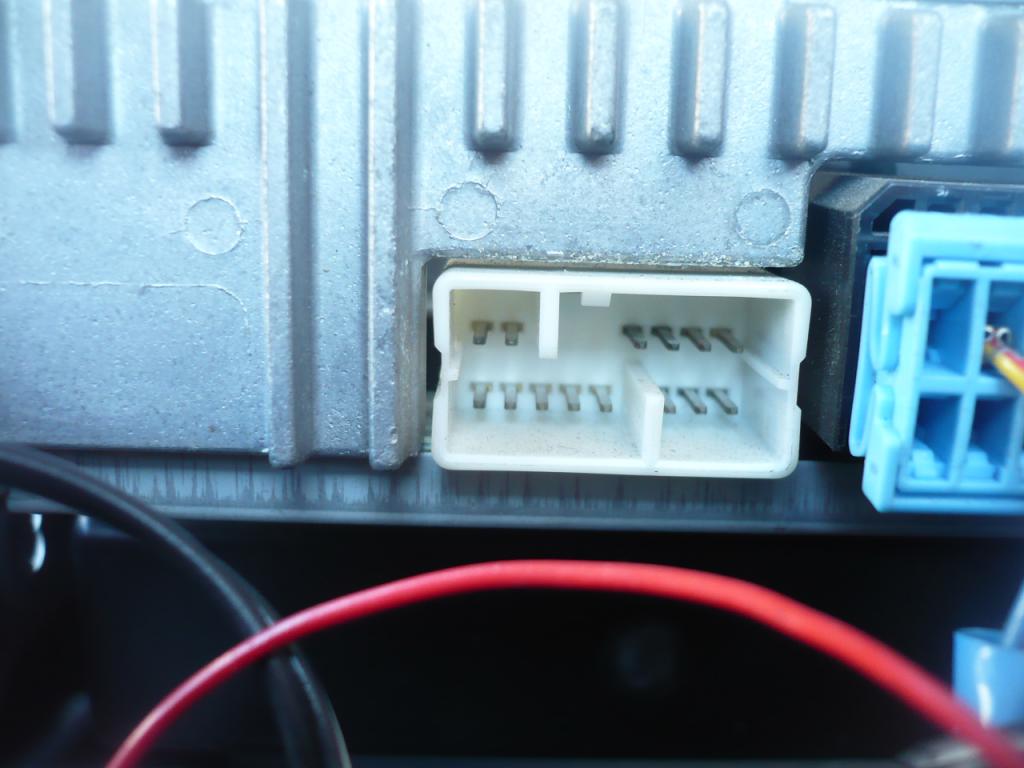

Здравствуйте. У меня магнитола Honda Genuine MD deck (MG612JG), я тоже хотел сделать вход AUX (кнопка есть), но вот нет такого разъёма (С) как у вас, у меня их всего два сзади - 14 пиновый коннектор (CN702 14P) и штатный 20-пиновый.

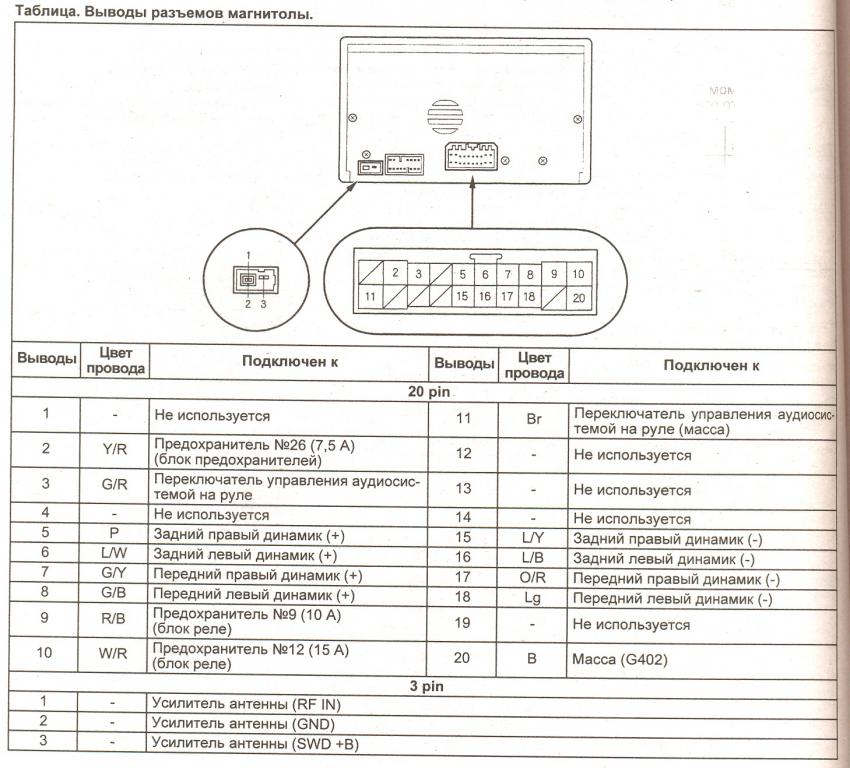

Скажите пожалста, что мне надо замкнуть, чтобы активировать АUX? Вот изображение моих разъёмов

Дополню предыдущий пост:

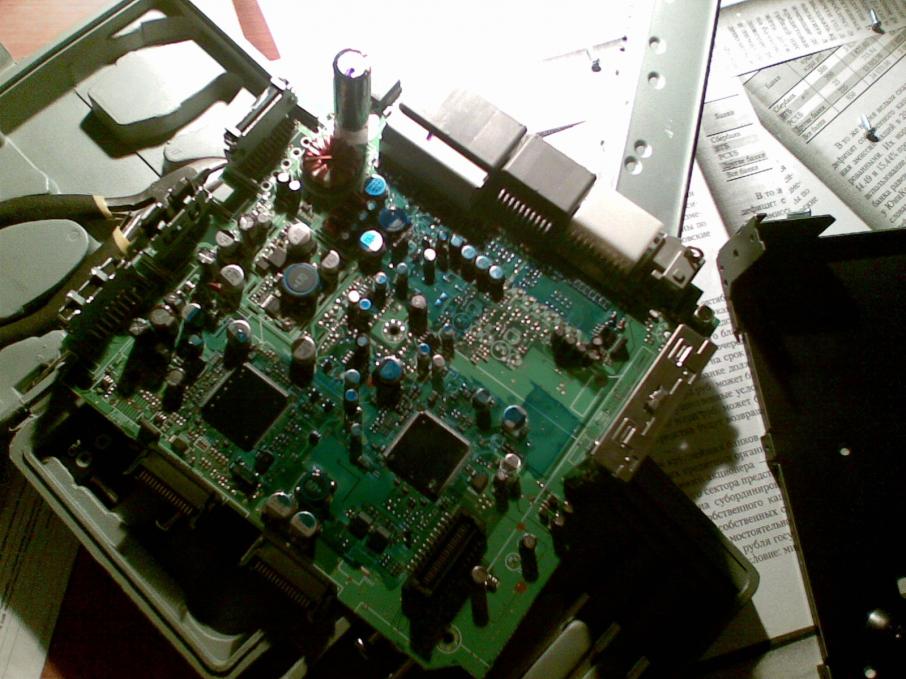

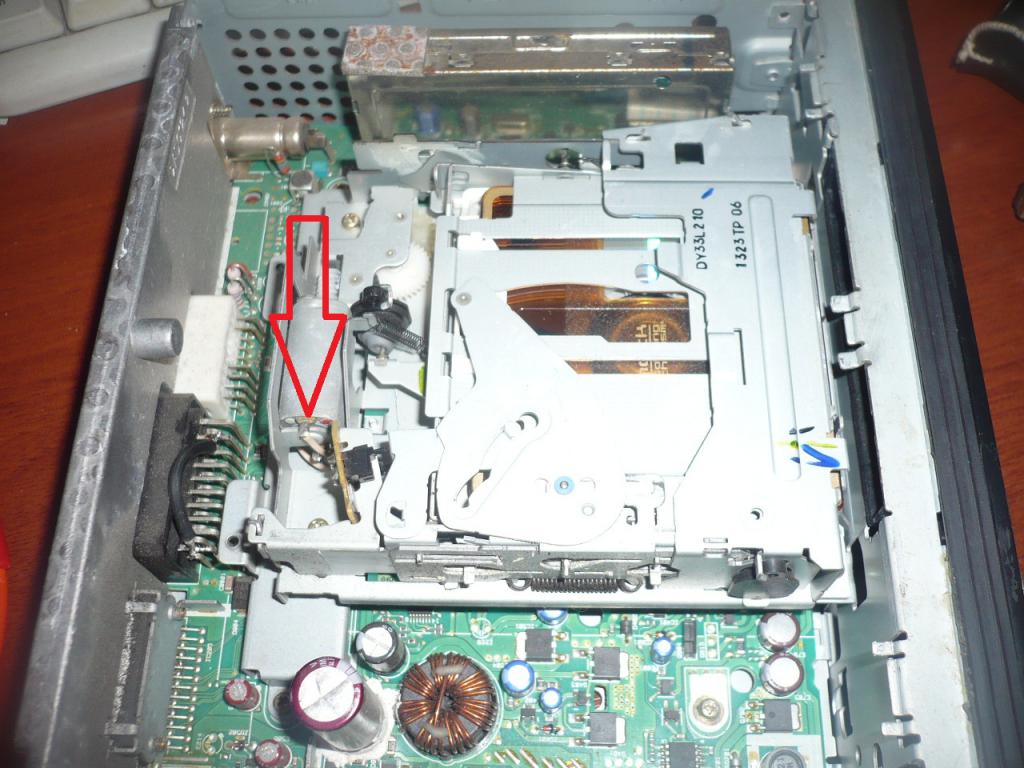

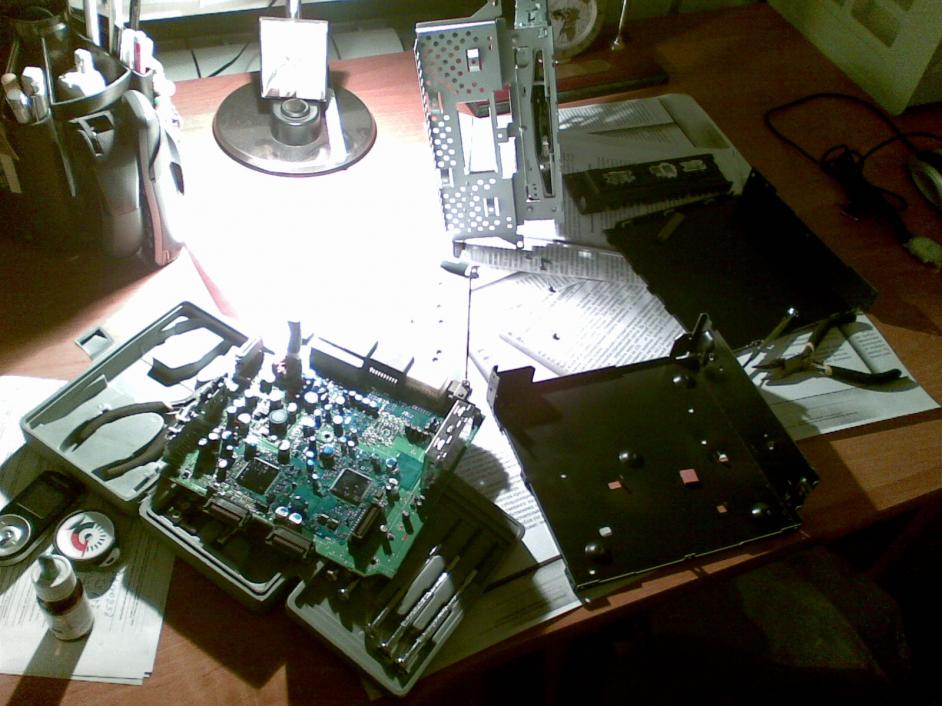

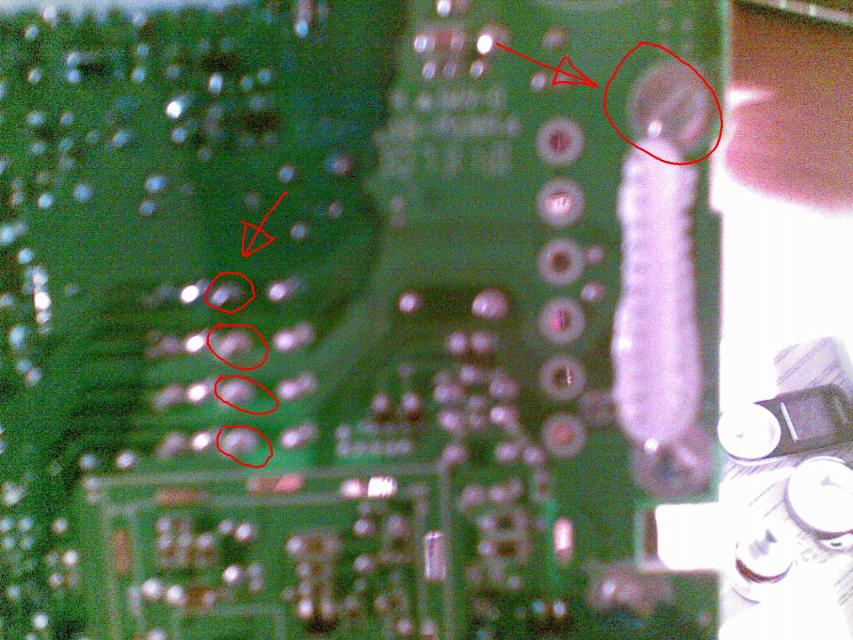

На моём аппарате не работает кнопка EJECT, запала и перекошена-так было при покупке. Диск (он у меня единственный) вынимать пришлось, подав 9 вольт на моторчик с червячным механизмом. (на фото указал контакты)

Alex.GM,
Посмотри здесь http://www.civic-club.ru/forum/showthread.php?t=87025 по магнитофону можно подобрать девайс

Alex.GM, Штатная магнитола Включаем линейный вход в штатной магнитоле 4Д. А так же АЧХ, ДУ, распиновка.

Сообщение от ciiViic

Alex.GM, Штатная магнитола Включаем линейный вход в штатной магнитоле 4Д. А так же АЧХ, ДУ, распиновка.

Да, я в курсе про 4Д. Просто думал хоть здесь есть грамотные люди в радиоэлектронике и мне помогут.
А вообще эта MDпанель 39100-S3N-J310-M1 MG612JG является штатной для RA6 Odyssey Honda, но у них форум в этом плане мертвый....

Сообщение от Alex.GM

.......но у них форум в этом плане мертвый....

где-то на просторах нэта я регился на форуме, там "разбирают" почти все магнитолы и головы. У них есть своя база с распиновками, со схемами всякими, я оттуда скачивал принципиальную схему и делал вход на магнитолу (на магнитолах обычно выход) ч/з микросхему тюнера. Там чего только нет, я думаю там бы тебе точно помогли... но ентот форум искать нужно, давно я там не был.... сегодня вечером пошарюсь.

Alex.GM,
А что ты адаптер не хочешь подобрать?

Сообщение от lehbor

Alex.GM,
А что ты адаптер не хочешь подобрать?

За такие деньги?
"Цены Demon/Yatour
M06 USB SD AUX-1900р.
M05 iPhone AUX-1900р
M07 iPhone USB SD AUX-2700р."
Проще магнитолу с USB и SDcard и AUXом купить за 1500
Собственно, что я и сделал. Взял JVC за 1000р. у знакомого
Вопрос можно считать решенным!

Сообщение от Alex.GM

За такие деньги?
"Цены Demon/Yatour
M06 USB SD AUX-1900р.
M05 iPhone AUX-1900р
M07 iPhone USB SD AUX-2700р."
Проще магнитолу с USB и SDcard и AUXом купить за 1500
Собственно, что я и сделал. Взял JVC за 1000р. у знакомого
Вопрос можно считать решенным!

Понятно. Удачи тогда
