сборка-разборка и ремонт подсветки камеры заднего вида
Сообщение от Stalker_rus
так сказать "в продолжение начепятанному"...
что потребовалось:
1. снимаем камеру с автомобиля, отмываем, находим три крепежных винта под крестовую отвертку.
2. вывинчиваем три винта. дале аккуратно разделяем половинки корпуса. он склеен герметиком. я вскрывал тонкой широкой шлицевой отверткой и приспособлением для вскрытия пластиковых корпусов различных девайсов.
3. изучаем общее состояние камеры. находим блоки LED-подсветки. Паяльником с острым жалом расплавляем крепеж и снимаем нужный блок для ремонта.
4. отпаиваем блок подсветки предварительно пометив полярность.
5. удаляем перегоревший элемент подсветки. перепаиваем светящийся элемент с "донора".
6. припаиваем питание обратно, соблюдая полярность, проверяем работоспособность. подсветка ожила.
7. устанавливаем блок на место и фиксируем крепеж паяльником.
8. тщательно удаляем тонкой шлицевой отверткой старый герметик из паза на стыке половинок камеры.
9. проверяем что ввод проводов хорошо загерметезирован.
10. проверяем работоспособность перед окончательной сборкой.
11. наносим новый герметик, соединяем половинки, закручиваем крепежные винты, не доворачивая до конца полтора оборота (чтобы не выдавило весь герметик ). после высыхания герметика заворачиваем винты до конца. выступивший из соединения герметик осторожно подрезаем канцелярским ножом или лезвием для бритья.
12. устанавливаем камеру на автомобиль.
так сказать фотогалерея для тех кто хочет зрелищ!
Последний раз редактировалось Stalker_rus; 18.11.2012 в 02:13.
еще фото
в камере было абсолютно сухо. никаких следов проникновения влаги и тд. просто вышел из строя один из элементов подсветки. камере больше 2х лет, приобрел сам на ebay, что то около 20$ с доставкой. постоянно езжу с вкл. габаритами.
Не проще и дешевле было другую камеру заказать с того же ебэя? Или просто вкайф паяльником поковыряться?
проще. не дешевле. вкайф!
ночью на дежурстве времени много... =)
Последний раз редактировалось Stalker_rus; 19.11.2012 в 01:49.
Камера перестала светить? Показывает черно-белое уже и днем? Идем на ебей и заказываем новую))

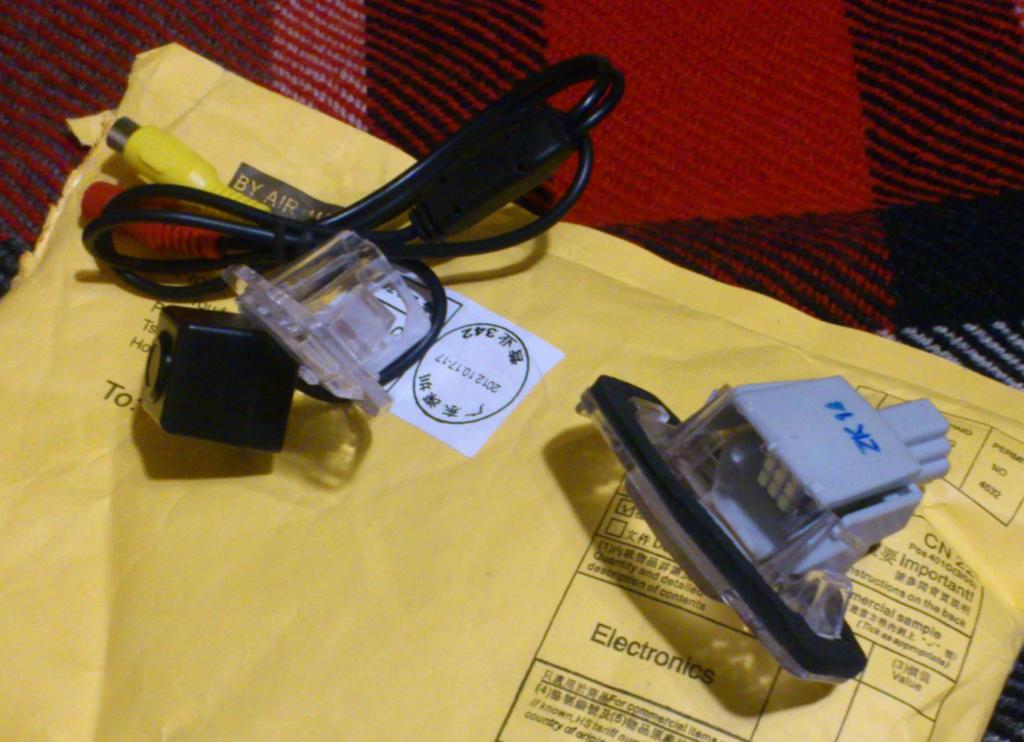

Получаем и радуемся! CCD, 170 градусов!
Становится вместо штатной "стекляшки"! (действительно, отлично подходит)
Последний раз редактировалось Grigor; 20.11.2012 в 21:39.

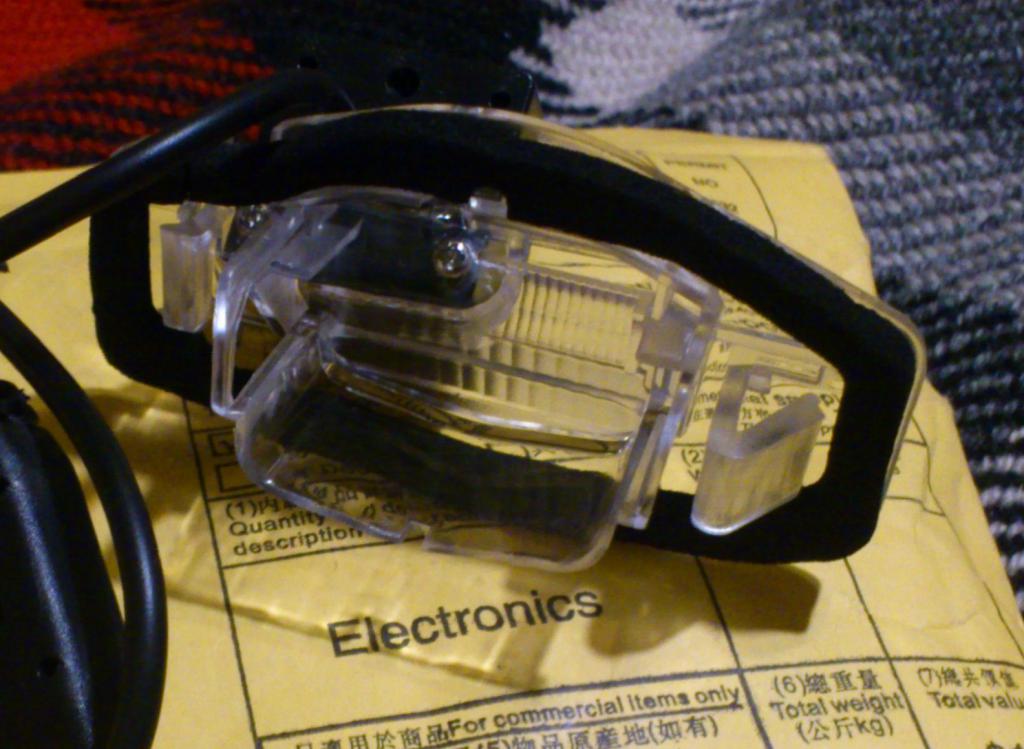

Не стал изобретать, уплотнение с родного плафончика переставил на плафон с камерой.

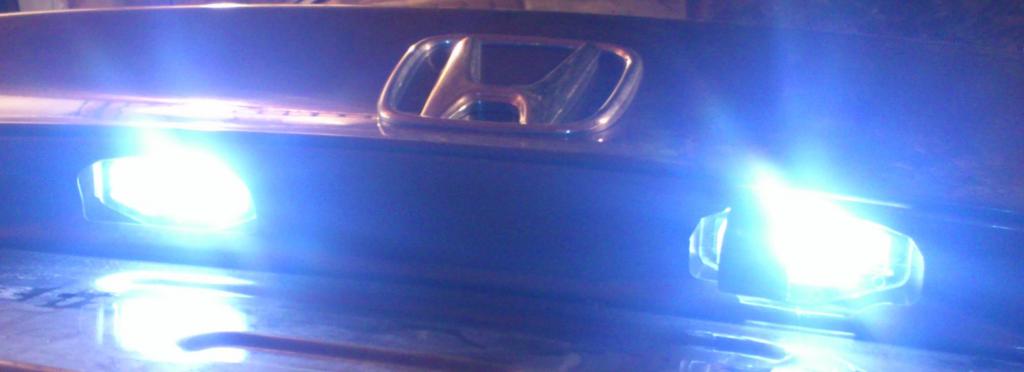

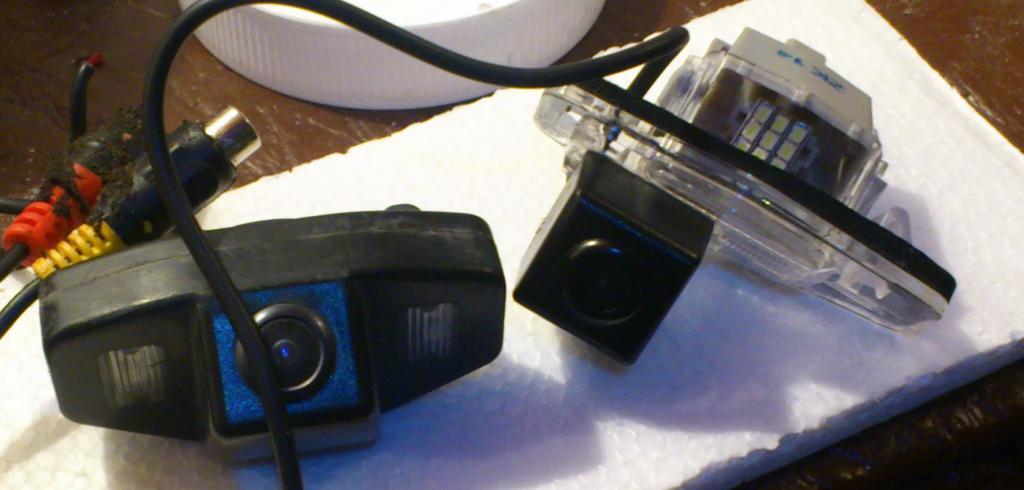

Извлекаем умирающую и ставим новую. Подсветка номера теперь - штатной лампочкой, ну или кто что установил.
Пробуем, что же получилось?
А получилось неплохо! Старая камера при ночной подсветке огнями заднего хода давала черно-белое изображение и совсем "под хвостом". А тут видно достаточно далеко!

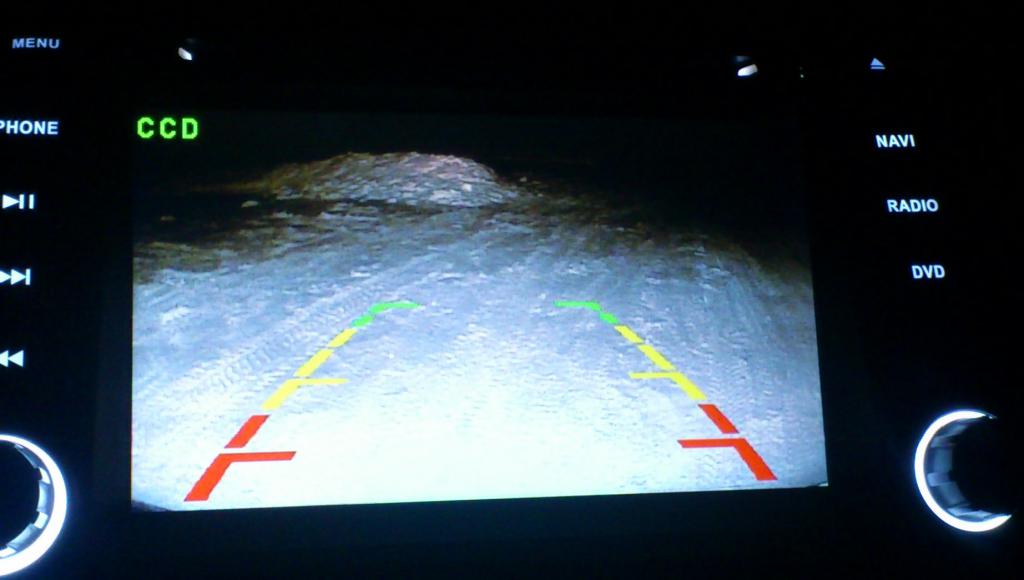

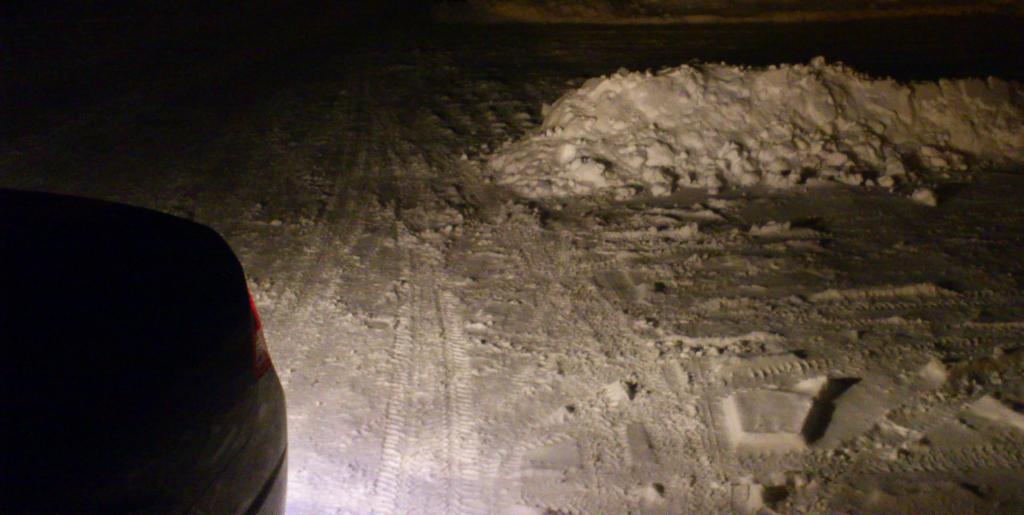

На фото - вид с камеры и то же положение авто заснятое снаружи.
Здорово, китайцы немного отклонили камеру и скомпенсировали зеркальность и то, что камера не по центру. Задним ходом стало ездить удобнее!
Но что это? Где обещанные 170 градусов??? Углов бампера теперь не видно (( да и среза бампера тоже ((
Испытываем баттхерт и идем писать письмо китайцам на ебей: Item I received is not as described.
Последний раз редактировалось Grigor; 20.11.2012 в 21:20.
не забудь сюда написать, как там тебя вежливо пошлют туда где солнце не светит
