Камера заднего вида, Монтаж, описание, мнения

Сообщение от light

andrey-civic,
нет....там уже есть ответвление от самой камеры одно идёт на подсветку номера , второй провод делится на 2 тюльпана приглядись,...так вот к одному из тюльпанов и всталяется раздвоение под лампочку заднего( фишка красного цвета), а ко второму тюльпану идёт видео провод( фишка желтого) у которого так же у оснавания и конца красные проводки

http://www.civic-club.ru/forum/showthread.php?t=82692 тут есть установка в машину. раньше провода вместе с желтым тюльпаном не было и все тащили провод для reverse из колодки предохранителей, теперь он идет вместе с тюльпаном. т.е. включил заднюю - лампочка заднего хода загорелась - пошел сигнал на reverse - экран стал показывать изображение с камеры, вне зависимости что было на экране до этого.

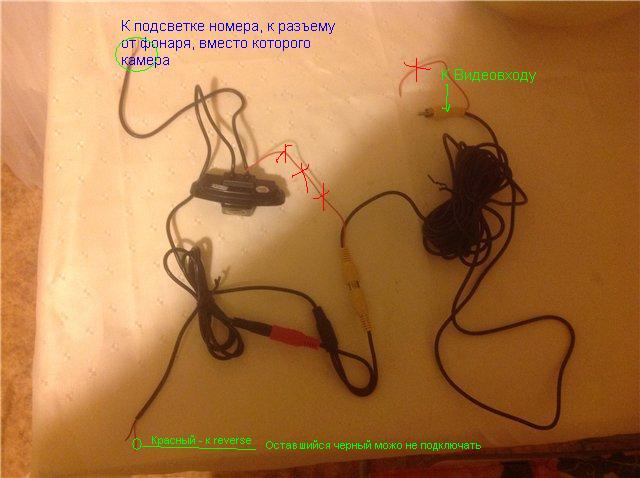

Если к китайской голове надо подключать:
Оголенные провода от камеры - к подсветке номера
Желтый разъем - к видеовходу головы
То что у тебя на картинке воткнуты красный в черный разъемы, берешь красный провод и подключаешь проводу с меткой reverse на голове. Оставшийся оставшийся черный - на массу, или можешь не подключать его к массе, т.к. в желтом разъеме видеовыхода идет та же самая масса.

mr.Mag,
Сыпысибо всё стало на свои места

---------- Сообщение добавлено 06.02.2013 в 20:55 ----------

Только ты наверное хотел написать оставшийся красный, не черный на массу. Да?

То что крестиками красными, в стоке этих проводов нет. Который к камере почерканый не отрывай, может там обрыв, а тот что от желтого тюльпана по идее не нужен, если тюльпан исправен

блин ты разрушил мои представления об этом всём)
я думал что вот так подключается...сомневался только в двух красных на видеокабеле....


---------- Сообщение добавлено 06.02.2013 в 22:02 ----------

даж перефоткал,...думал ты может не разобрался по первой фотке

light,
Не-не, ты напутал.
В общем то, что ты написал "reverse на бошке" и "Либо не нужен либо масса" заизолируй пока и не подключай никуда, это какой то колхоз и быть их не должно вообще.
То что подписано "фонарь ЗХ", да, можно и к нему (КРАСНЫЙ).
ДА, и важное дополнение, reverse еще нужно и к фонарю ЗХ, по нему как раз магнитола и понимает, что включилась задняя передача.

---------- Сообщение добавлено 06.02.2013 в 22:21 ----------

Сообщение от andrey-civic

раньше провода вместе с желтым тюльпаном не было и все тащили провод для reverse из колодки предохранителей, теперь он идет вместе с тюльпаном.

Вон оно что. У меня этих красных не было, по этому рассказал как подключать без них

Понял ребят пасибо) буду пробовать) как в тёплый гараж загоню) а то на морозе боюсь крепления поломать в салоне да и вообще

Вот что в итоге!

Сообщение от mr.Mag

Вот что в итоге!

для камеры аля Accord в плафон подсветки номера пришлось пилить внешнюю пластиковую планку, которая проходит над номером...

Это конечно косяк что без колхоза она не встает

Красным намулевал те что надо скрутить вместе
