Камера заднего вида, Монтаж, описание, мнения

2Gilbert.

Пара комментариев.

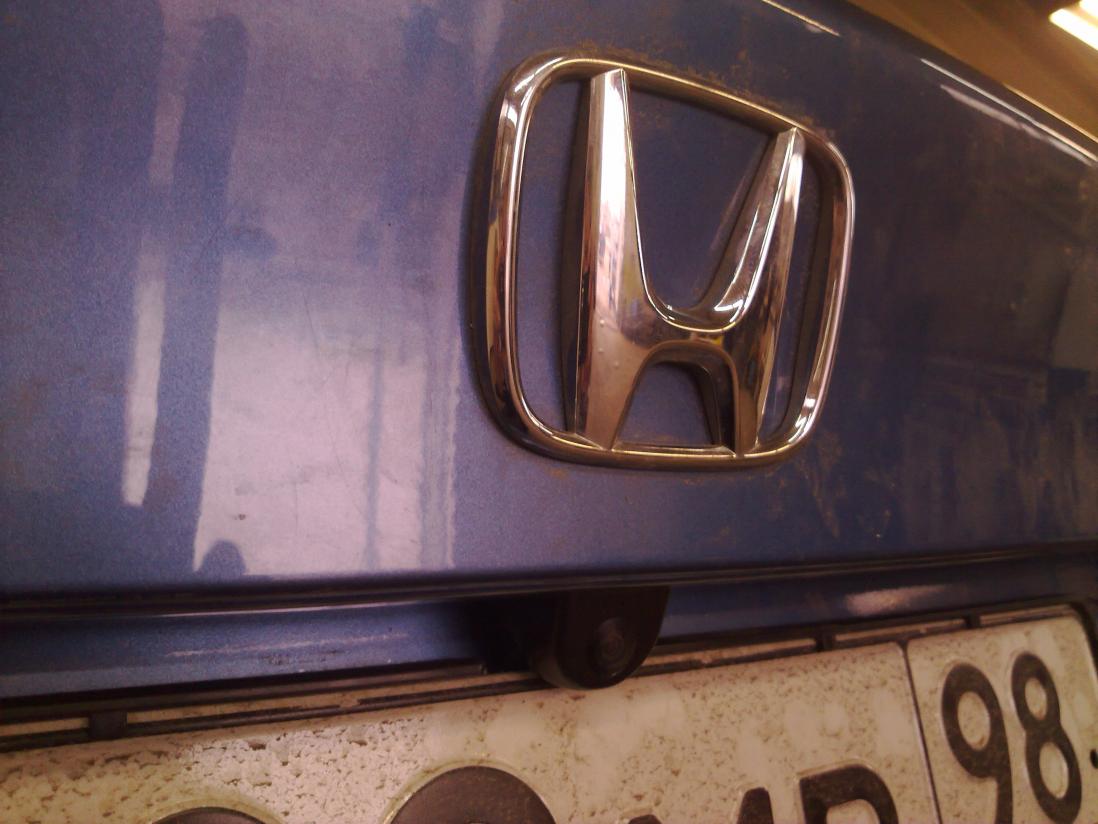

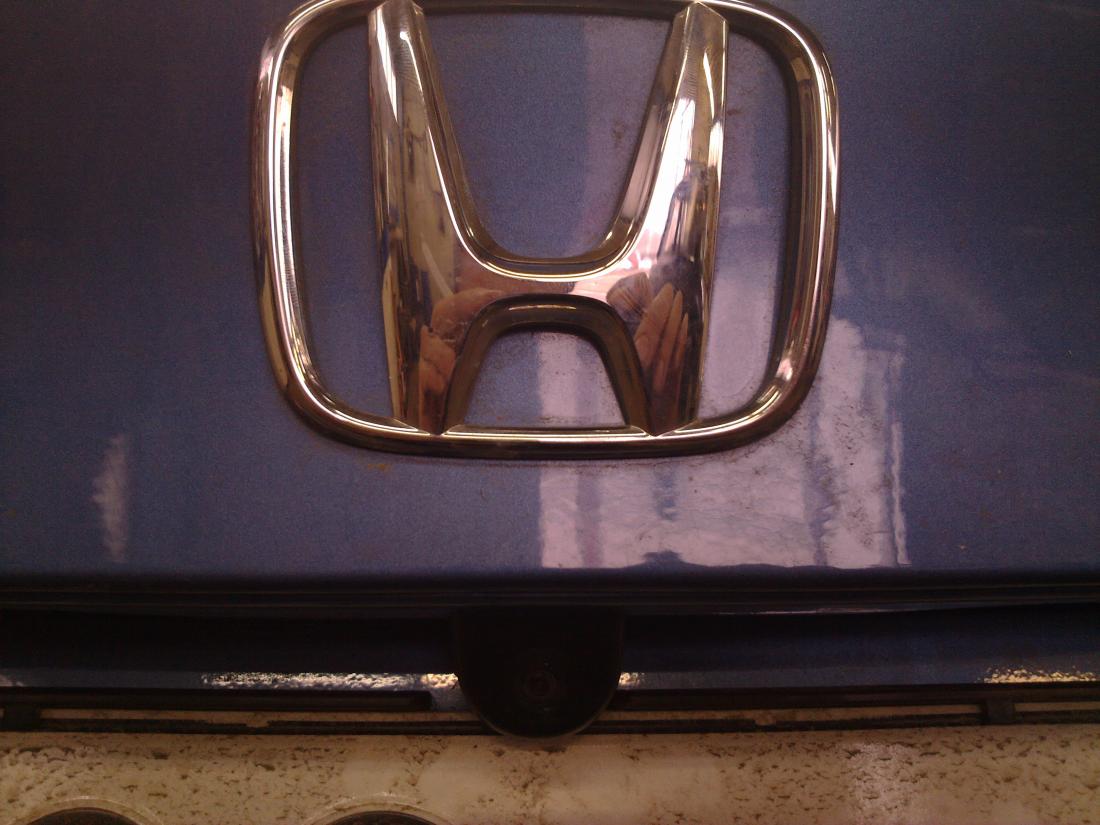

- Место установки камеры не самое удачное - быстрое загрязнение и на изображении нет привязки к элементам кузова и бампера.
- Провода стоило пустить под накладками порогов. Из описания не ясно, где проложены.
- Для фильтрации помех используются керамические, а не электролитические конденсаторы.
- Применение кренки ограничено током потреления камеры. Как видно, она с ИК-подсветкой, которая прожорлива. А кренка гарантированно выдает только 1А. Желательно провести реальные замеры потребления.
- Эти три детали вполне можно было спаять навесняком, макетка - излишне. Разумеется, кто как привык.
- Дополнительные разьемные соединения крайне не рекомендуются, тем более без корпусов исключающих неправильное подключение.
- В качестве радиатора можно использовать кузов автомобиля, более эффективно.

В целом, хороший отчет. Легко повторяем непрофессионалом.

Спасибо за комментарии.
1. Дело техники, действительно привязки как таковой нет, но ко всему можно приловчиться тем более камера показывает дистанцию (проекционная разметка разметка).
2. Само корытцо находится снизу самой фары, когда обшивку снимаем, ее сразу видо, жаль фото не сделал ...
3. Возможно, но к сожалению проектированием схем не я занимаюсь, я лишь схемы беру из радиолюбительских справочников. Пока работает четко, даже с електролитическими.
4. Согласен, но так как бы эстетичнее
5. У меня цветовая маркировка, не соединит только дольтоник
6. Крена дает 1,5А


но есть и импортные аналоги до 3 Ампер - у меня такая и стоит, не доверяю отечественным радиодеталям, на это у меня свои доводы
Но моя камера в ночьном режиме потребляе менее 1 Ампера если верить мультиметру

Сообщение от Gilbert

У меня цветовая маркировка, не соединит только дольтоник

Есть такое понятие, как культура изготовления. Гораздо проще и удобней в слепую соединить разьем, только в одном положении, чем напрягаться, высматривать цвета, соединять каждый провод отдельно... 2 секунды против 15 конечно не показатель, тут дело каждого. И потом, по-отдельности, у проводов больше шансов выскочить. А отвалившийся один провод может нанести больший урон чем отключившиеся все сразу.

Повторюсь, дело каждого.

Вон у меня пульт контроля и управления аккумуляторами подключается 14-ю проводами. Они разноцветные, конечно, не перепутаешь. Но я поставил два разьема, 8+6, гораздо удобней и технологичней. Цена вопроса - 50 рублей.

Сообщение от Gilbert

Крена дает 1,5А

Это по паспорту.
А в реальной жизни все гораздо хуже. Как я писал, гарантированно в данных условиях можно получить 1А.

Ставил себе вот такое зеркало http://pleervox.ru/product_info.php/...roducts_id/148 и вот такую камеру http://www.carsmile.ru/product_94.html. Ставил самостоятельно. Могу сказать, что для того чтобы вставить камеру вместо подсветки номера необходимо подточить окошко в декоративной планочке, что над номером. А снимается она без последствий (царапин там всяких) если снять фонари с крышки багажника. Ежели не снимать фонари, то царапаются этой планкой именно они. Можно ничего не разбирая аккуратненько подточить пластик дремелькой (если есть). Запитал камеру от фонарей заднего хода. Теперь при включении заднего хода экран автоматически включается и изображение отличное + на мониторе видны парковочные линии.

Сообщение от Paksha

Ставил себе вот такое зеркало

Не видно грани бампера...

Сообщение от Paksha

Ставил себе вот такое зеркало http://pleervox.ru/product_info.php/...roducts_id/148 и вот такую камеру http://www.carsmile.ru/product_94.html. Ставил самостоятельно. Могу сказать, что для того чтобы вставить камеру вместо подсветки номера необходимо подточить окошко в декоративной планочке, что над номером. А снимается она без последствий (царапин там всяких) если снять фонари с крышки багажника. Ежели не снимать фонари, то царапаются этой планкой именно они. Можно ничего не разбирая аккуратненько подточить пластик дремелькой (если есть). Запитал камеру от фонарей заднего хода. Теперь при включении заднего хода экран автоматически включается и изображение отличное + на мониторе видны парковочные линии.

Какой размер этого зеркала?
не мешает оно по размерам (откр\закр), солнце защитного козырька? левого и правого,и судя по фото не ограничивает обзор?

Козырькам открываться не мешает. Обзорность от зеркала не пострадала - я к широченным стойкам лобового стекла никак не привыкну, а зеркало как будто всегда там и было. По размеру оно шире штатного сантиметра на 2,5, а по длине на 1 - не напрягает.

Paksha,

отлично получилось ...

3.5 тыров за камеру +немного собственных рук

Сообщение от sersin

3.5 тыров за камеру +немного собственных рук

Будь добр, сфоткай и выложи чего и как она показывает, а?
