Установка парковщика(парктроника) на 4D

6. Врезка в штатную проводку:

а) Удобное место уже определено до меня, и мне осталось лишь воспользоватца опытом товарищей:

б) Тут главное врезатца в нужные провода: я по торопливости сначала врезался не в тот коричневый провод (рис.1, рис.2) - нужен, тот кот. уходит вверх!!!...как переделал не сфоткал, к сожалению

поясню: коричневый провод (кот. уходит вверх, именно из-за него выбрано место врезки) - задний ход, массу кидаем на штатный болт возле фары (там уже куча проводов), салатовый - стоп-сигнал и синий - поворотники.

На картинке всё видно, думаю. Если у Вас из блока управления парктроником идёт только два провода - врезатца нужно только в коричневый провод (обычно красным), др. провод идёт на массу (обычно чёрный).

Соединения делал обычными клеммами (кое-где сделал "папу-маму"), т.к. не нашёл в продаже мудрёных штучек как у ребят...

Ещё раз повторю - на рис.2 ошибочно соединён коричневый провод, его не трогать, такой же провод уходит выше! в него и врезаемся!!!

в) аккуратно, стараясь ничего не повредить, убираем новые провода в штатную гофру...у меня получилось в итоге довольно хорошо (фото нет, к сожалению). Провод массы не убирал в гофру...

Далее нужно протащить провод в салон и установить мониторчик...ещё предстоит, постараюсь выложить фото! Думаю будет аналогично Асталу, как в начале темы...

Сегодня установил парктроник.
Хочу заметить, что на моей машине есть разметка для установки с задней стороны бампера.
Я просверлил по центру разметки моленькое отверстие а затем уже по этому отверстию снаружи бампера работал фрезой.

Сообщение от Alek$

Сегодня установил парктроник.
Хочу заметить, что на моей машине есть разметка для установки с задней стороны бампера.
Я просверлил по центру разметки моленькое отверстие а затем уже по этому отверстию снаружи бампера работал фрезой.

Я так понимаю тебе пришлось снимать бампер. Без этого не обойтись, разметка не видна?

Без снятия разметки не видно. А снимается он оч. просто.

Я сверлился по штатной разметке.

---------- Сообщение добавлено в 10:13 ---------- Предыдущее сообщение добавлено в 09:22 ----------

Вот в этой теме: http://www.civic-club.ru/forum/showt...t=39038&page=3
есть фотографии бампера с установленными датчиками (по разметке).

Сообщение от Alek$

Без снятия разметки не видно. А снимается он оч. просто.

Очень просто может быть. Но говорят что при обратной установке может получиться косо, или это брехня?
И по снятию и установке бампера, гдето есть описание?

"Косо" поставить бампер тяжело, но можно. Дело в том, что сзади кузова есть небольшие выступы, на которые бампер ложится.
На фото, представленной здесь: http://www.civic-club.ru/forum/showt...t=39038&page=4 можно увидеть небольшую щель между бампером и правым фонарем. Я эту щель заметил не сразу, а как заметил - исправил за 5 минут.

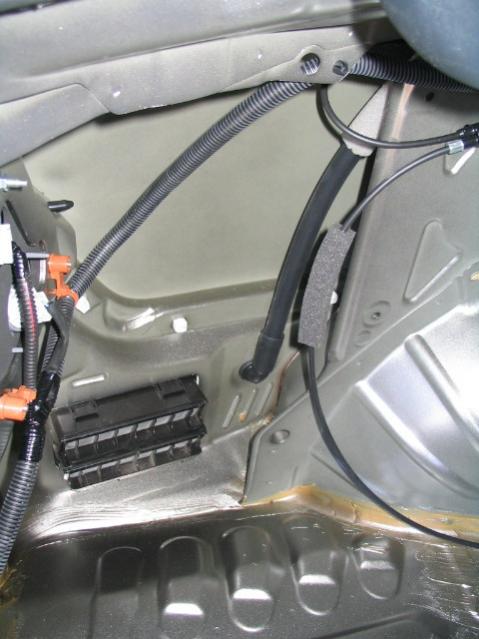

Что интересно, на моём автомобиле провести провода через заглушку расположенную рядом с фильтром не представляется возможным.
Потому что из этой заглушки торчит трубка, уходящая в сторону бензобака.

Картинку прилагаю.
