Инсталляция звука в 5D

Сообщение от solion

Контакты:
2-Rear R- Оранжевый с серебристым пунктиром
3-Front R- Светло-коричневый с серебристым пунктиром
7-Front L- Розовый с серебристым пунктиром
8-Rear L- Коричневый с серебристым пунктиром
11-Rear R+ Синий с серебристым пунктиром
12-Front R+ Серый с серебристым пунктиром
15-FrontL+ Салатовый с серебристым пунктиром
16-Rear L+ Желтый с серебристым пунктиром

Но это - на 4D. На 5D не уверен, что все такое же.

Спасибо тебе за ответ - да только ты прав, что не уверен. Ибо от головы к передним колонкам идут провода следующих цветов:
правая сторона - серый и коричневый.
левая сторона - бирюзовый и голубой...

Сообщение от PUSS

К проводам какого цвета подпаивался, подскажи пожалуйста!

Я смотрел по цветам на самих динамиках, а полярность - или по динамикам посмотри, или по разъёму - провода в нём расположены симметрично, плюсы с одной стороны. Я конкретно "+" не искал, достаточно только чтобы все динамики играли в фазе. После сборки, прогонка тестовым диском "аудиодоктора" обязательна, проверишь фазировку, АЧХ и пр.

---------- Сообщение добавлено в 09:06 ---------- Предыдущее сообщение добавлено в 09:04 ----------

Сообщение от Pancher

скоро выложу отчет, попытаюсь ничего не забыть сфоткать. Выложу распиновку, а главное покажу какие провода удлинить от штатной головы, чтобы показывал климат и часы, покажу куда сныкать ее... Денька через 4:-)

Ничего не пропусти, когда будешь выкладывать! Очень интересно!

SynDigHie,
Молодец! Прям как профессионал сделал!

SynDigHie,
я сделал точно такой же саб,усилок динамик все как у тебя,только вот не догоняю откуда сигнал брать на буфер на фронт??? как оно вообще подключается,как ты там припаял и к каким проводам на фотке плохо видно,может подскажешь?

Сегодня уже запихнул родную магнитолу, усе пофоткал,пришлось помучится, но все встало. А главное часы и климат пашут, только инет дома чет не пашет и новую магнитолу еще не вставил.

Спасибо всем за отзывы!

Сообщение от kapral

SynDigHie,
я сделал точно такой же саб,усилок динамик все как у тебя,только вот не догоняю откуда сигнал брать на буфер на фронт??? как оно вообще подключается,как ты там припаял и к каким проводам на фотке плохо видно,может подскажешь?

Где фоты?
По цветам проводов писал чуть выше. Ряд усилителей имеет так называемые "высоковольтные" входы для установки со штатными головами, не имеющими линейного выхода, сигнал берётся с выходов на динамики. Качество звука несколько хуже.

Плохо!!!
Всё сделал и подключил - однако не нашёл куда провод управления САБом подключить... Тут на ветках нашёл, что надо к усилителю антенны подключать - тогда САБ включается при включении магнитолы. Но это ли заветный усилитель???
Помогите, люди добрые!!!

P.S. Для временной работы САБа провод управления кинул на силовой кабель - усилитель САБа работает ВСЕГДА. () За три дня слушания и простоя на стоянке - аккумулятор начал сдаваться... Так где же на задней крышке находится этот усилитель антенны??????

Сообщение от PUSS

Так где же на задней крышке находится этот усилитель антенны??????

а не получиться, что саб (и антенна) будут включаться только при включении именно радио ?

Сообщение от PUSS

Плохо!!!
Всё сделал и подключил - однако не нашёл куда провод управления САБом подключить... Тут на ветках нашёл, что надо к усилителю антенны подключать - тогда САБ включается при включении магнитолы. Но это ли заветный усилитель???
Помогите, люди добрые!!!

P.S. Для временной работы САБа провод управления кинул на силовой кабель - усилитель САБа работает ВСЕГДА. () За три дня слушания и простоя на стоянке - аккумулятор начал сдаваться... Так где же на задней крышке находится этот усилитель антенны??????

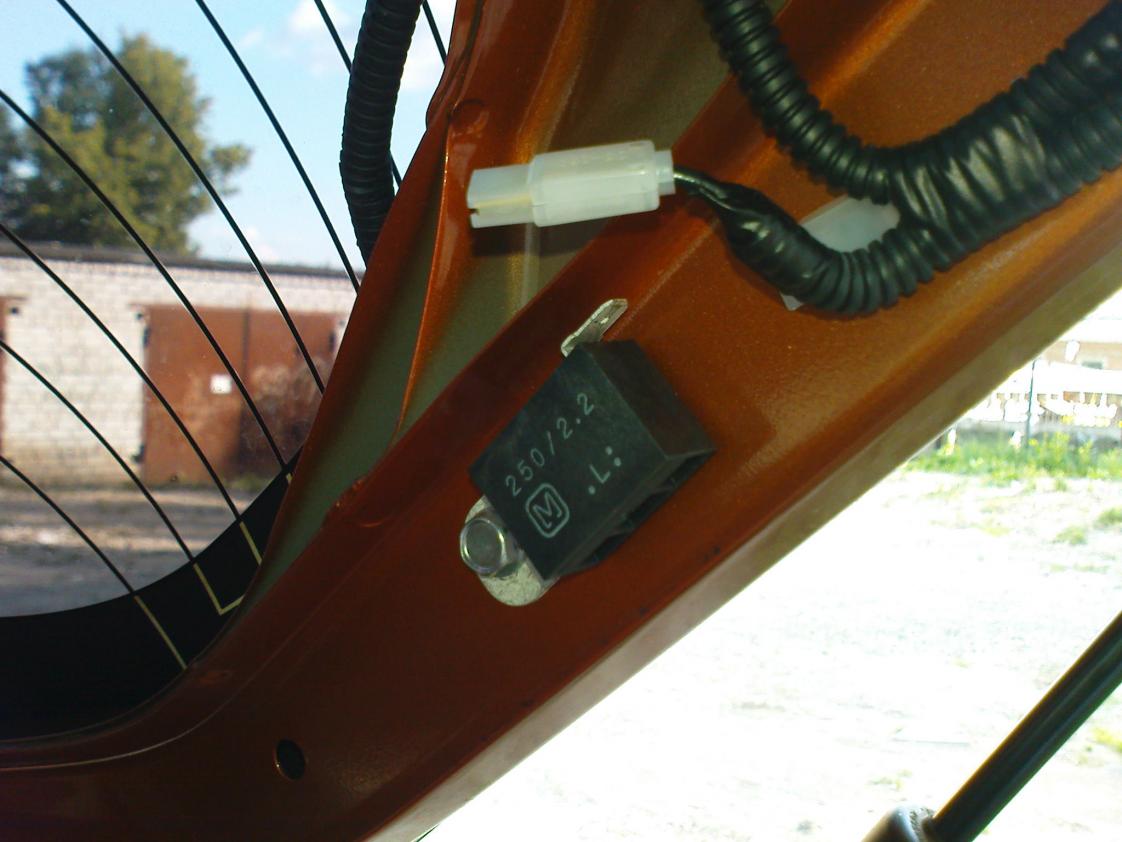

Теряюсь в догадках, что это... К нему, как я вижу, идёт только масса и одна клемма?

Сообщение от SynDigHie

Теряюсь в догадках, что это... К нему, как я вижу, идёт только масса и одна клемма?

Скорее всего это датчик удара для боковых подушек безопасности...
