Ремонт магнитоллы + распайка AUX

Сообщение от OdinokijKot

В Москве ко мне приезжай.

Добрый день. Подскажите, пожалуйста, еще актуально?

Специально зарегистрировался что бы спросить.
А морду лица создателю темы ещё никто не попортил за такие советы?

Привет всем форумчанам!
Решился я сделать Aux сам, так как паяю не плохо.

Достал магнитолу, вскрыл её и ахнул немного.
Туда где надо впаивать сопротивления, места все прогоревшие.
Я подумал, ладно, попытаюсь припаять провода и соединить контакты к пинам (фишки C).
Припаял провода, соединил контакты. Aux заработал, но есть проблема.
Правый канал не работает. Aux и пайку проверял.

Итак вопрос: Может кто-то знает какое сопротивление за что отвечает? (Может я что-то перепутал)

Сообщение от Veter1975

А морду лица создателю темы ещё никто не попортил за такие советы?

А что не так с инструкцией? Свою морду лица я ни от кого не прячу, половина Московских цивиководов и не только знает мою морду лично и никто ничего мне плохого ещё не сказал.
Да, сейчас перестал заниматься ремонтами магнитол, потому что совсем нет свободного времени, всё сжирает работа и два сына. Но по мере возможности людям помогаю, кто-то по старой памяти звонит, просит посмотреть\подсказать, ни кого ещё не послал.

Сообщение от G1atok

Итак вопрос: Может кто-то знает какое сопротивление за что отвечает? (Может я что-то перепутал)

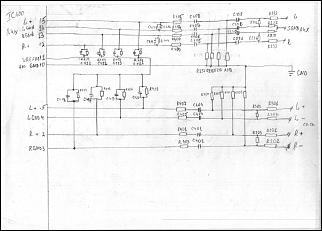

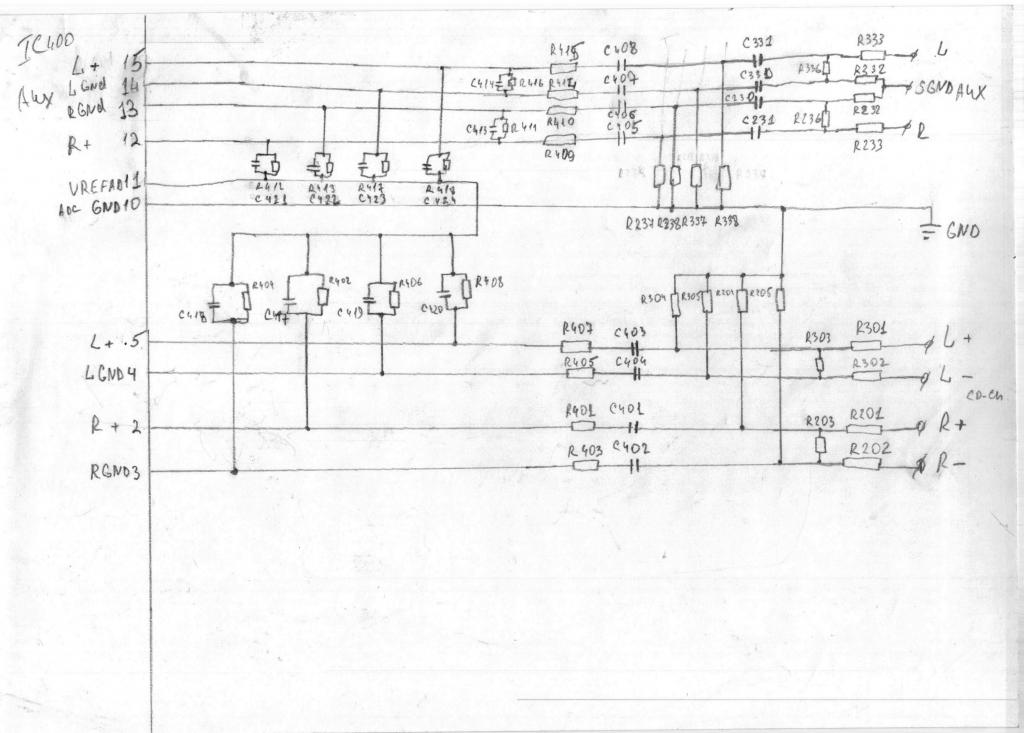

Правое сопротивление в 1 кОм отвечает за активацию аукса. Схема четырёх левых вот.

Если это как-то тебе поможет...

Сообщение от OdinokijKot

Правое сопротивление в 1 кОм отвечает за активацию аукса. Схема четырёх левых вот.

Если это как-то тебе поможет...

Братка, спас ты меня.
Спасибо тебе огромное.)
P.s. Не сарказм)

Добрый день...отдал на ремонт магнтолу сделали все как по инструкции,но моргание и звук остались но пропала надпись аух..скажите куда смотреть?

Подскажите хочу распаять аукс по инструкции и подключить модуль сразу с блютус,есть ссылка на подходящий модуль ?

Магнитола включается/выключается сама. Горит вся панель. В общем все как в заголовке темы. Сам ни паять, ни разбирать магнитолу не умею. Подскажите контакт в Москве, к кому можно приехать чтобы все сделали.
Заранее благодарен!

Напишите плз в лс как связаться с OdinokijKot...
Ситуация особо не описанная.
Значит всё работало и захотелось аух, тупо закоротил все контакты, появился аух. Поездил 1 день, потух дисплей, полностью, только легкую подсветку можно разглядеть в темноте. Экран корректно загорался утром при запуске авто секунд на 20-30.
Решил вспомнить молодость, попаять, заказал резисторы и стабилитрон. Но с первого раза получилось только испортить плату, перестала работать и вся аудиосистема и дисплей.

Ну ладно, на этой плате потренировался, купил мафон с праворукой, сразу же вытащил из неё плату и запаял вроде бы как положено.
4 сопротивления на аукс + активацию аукс. Стабилитрон заменил и сопротивление рядом с ним на 390 ом.

В предвкушении, что теперь всё сделал правильно... Но ни аукс, ни дисплей - не работают. мп3 и радио заработало.


UPD: Перепроверил, просто плохо пропаял 1 кОм на активацию аух. Еще заодно перепаял конденсатор.

Но экранчик, как не горел, так и не горит. Начинаю подозревать, что умирание экранчика просто совпало с моментом, что я полез в мафон.

Вопрос, если всё работает четко, кроме дисплея(ничего вообще не горит, никаких символов нет), а симптомы умирания были, что он четко работал первые 30 секунд при заводе утром, значит ли это что в магнитолле я всё правильно сделал и надо лезть в дисплей???
