Ремонт магнитоллы + распайка AUX

Страница 8 из 57 ПерваяПервая ... 67891018 ... ПоследняяПоследняя
Показано с 71 по 80 из 584

Комбинированный просмотр

Предыдущее сообщение Предыдущее сообщение   Следующее сообщение Следующее сообщение
  1. #1
    Участник
    Регистрация
    14.11.2015
    Адрес
    Курск
    Сообщений
    20

    По умолчанию

    Цитата Сообщение от MaxibI4 Посмотреть сообщение
    Товарищи помогите с распиновкой проводов на колонки. Скиньте фото или схему у кого есть.
    Смотри внимательно первый пост, там есть распиновка которая тебе нужна

  2. #2
    Участник
    Регистрация
    29.09.2012
    Адрес
    Нижний Новгород
    Сообщений
    481

    По умолчанию

    Цитата Сообщение от CASPERoCHECK Посмотреть сообщение
    Смотри внимательно первый пост, там есть распиновка которая тебе нужна
    Спасибо, сразу не заметил)

  3. #3
    Старожил
    Регистрация
    27.10.2014
    Адрес
    Великий Новгород
    Сообщений
    1,139

    По умолчанию

    Друзья, вчера столкнулся с проблемой, что мэфон перестал читать диски, просто слушал музыку с диска и он отключился, на любой диск пишет disk err - я так понимаю либо грязь на лазере, либо умер привод? какие еще варианты, с учетом того что до этого любые диски читал без проблем и заеданий

  4. #4
    Член Клуба
    Регистрация
    23.11.2015
    Адрес
    Набережные Челны
    Сообщений
    39

    По умолчанию

    Цитата Сообщение от Sonicmine Посмотреть сообщение
    Друзья, вчера столкнулся с проблемой, что мэфон перестал читать диски, просто слушал музыку с диска и он отключился, на любой диск пишет disk err - я так понимаю либо грязь на лазере, либо умер привод? какие еще варианты, с учетом того что до этого любые диски читал без проблем и заеданий
    такая же херь, любой диск суешь, а он ошибку пишет, хотя привод работает, его слышно. чистящий диск ставил, эффекта ноль. думаю накрылся медной пиз....

  5. #5
    Старожил
    Регистрация
    27.10.2014
    Адрес
    Великий Новгород
    Сообщений
    1,139

    По умолчанию

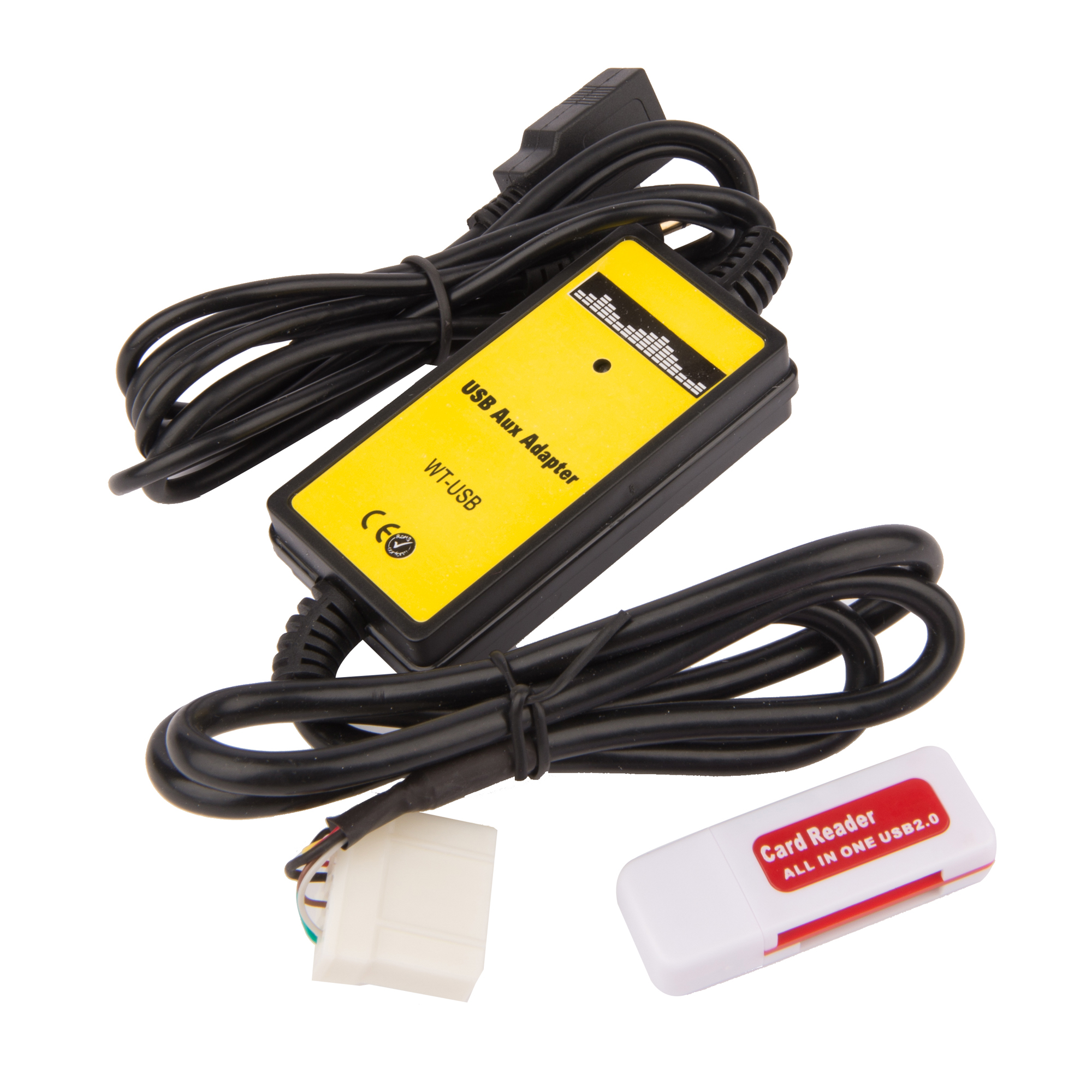

    =) снял, щас буду смотреть что с ним, заодно может для аукса сопротивление впаяю, его же обязательно ставить в любом случае? я хочу такую приблуду поставить в дальнейшем http://g01.a.alicdn.com/kf/HTB1KL5sJ...nt-b-MP3-b.jpg

  6. #6
    Член Клуба
    Регистрация
    23.11.2015
    Адрес
    Набережные Челны
    Сообщений
    39

    По умолчанию

    Цитата Сообщение от Sonicmine Посмотреть сообщение
    =) снял, щас буду смотреть что с ним, заодно может для аукса сопротивление впаяю, его же обязательно ставить в любом случае? я хочу такую приблуду поставить в дальнейшем http://g01.a.alicdn.com/kf/HTB1KL5sJ...nt-b-MP3-b.jpg
    а куда там сопротивление впаивать?, там же вроде только пять контактов соединить и все.

  7. #7
    Старожил
    Регистрация
    27.10.2014
    Адрес
    Великий Новгород
    Сообщений
    1,139

    По умолчанию

    Цитата Сообщение от Konstantin228 Посмотреть сообщение
    а куда там сопротивление впаивать?, там же вроде только пять контактов соединить и все.
    ну так туда и ставить, в мануале это есть. Про коробочку я так понял что для нее ничего не надо, она подключается в свободный разъем от двд и работает сама по себе, аукс штатный тоже вывел, получается с коробочкой будет два аукса.

  8. #8
    Член Клуба
    Регистрация
    23.11.2015
    Адрес
    Набережные Челны
    Сообщений
    39

    По умолчанию

    Цитата Сообщение от Sonicmine Посмотреть сообщение
    ну так туда и ставить, в мануале это есть. Про коробочку я так понял что для нее ничего не надо, она подключается в свободный разъем от двд и работает сама по себе, аукс штатный тоже вывел, получается с коробочкой будет два аукса.
    Я купил кабель аукс с фишкой, он тоже втыкается сзади мафона в разъем. Но на моей модели мафона надо спаивать пять контактов. я ятур решил не ставить.

  9. #9
    Старожил
    Регистрация
    27.10.2014
    Адрес
    Великий Новгород
    Сообщений
    1,139

    По умолчанию

    Цитата Сообщение от OdinokijKot Посмотреть сообщение
    Для активации AUX необходимо распаять 5 сопротивлений на плате 4 штуки (R332 R333 R233 R232 - отвечают за передачу аудио) - 6,8 кОм, аналогично сопротивлениям в цепи навигации, и R566 - 1 кОм (цепь активации "AUX detect"). Типоразмеры сопротивлений 0805 или 0603
    на всякий =) 0805 отлично встают в штатные места

  10. #10
    Член Клуба
    Регистрация
    23.11.2015
    Адрес
    Набережные Челны
    Сообщений
    39

    По умолчанию

    Цитата Сообщение от Sonicmine Посмотреть сообщение
    на всякий =) 0805 отлично встают в штатные места
    а если взять эти сопротивления с навигации и поставить на аукс?
