Подсветка в бардачке

далее приступаем к снятию бардачка. Сразу скажу, тут два варианта и самый "опасный" подводный камень. БУДЬТЕ АККУРАТНЫ, ТОВАРИЩИ!
1 вариант - по мануалу (ссылка выше) разбираем пол салона)))))) и вытаскиваем бардачек. Сам он держится на двух саморезах и двух заклепках вверху, и на трех саморезах внизу. Но один нижний саморез находится "в глубине". До него крупногабаритным людям добраться будет немного затруднительно.
Вот так он выглядит. К сожалению, так и не смог зафотать его "на месте", т.е. там, где он вкручен.

в общем, все снимаем и вытягиваем бардачек.

2 вариант подойдет тем, кто уверен в своей ловкости рук))))) Никаких подлокотников не снимаем. Но бардачек будет "висеть" на своих креплениях с левой стороны, а с права будет доступ к плафону с лампочкой и к проводу

при втором варианте меньше разбирать, но тяжелее монтировать сам геркон. Да и "самый опасный подводный камень".. Вот он, кстати:

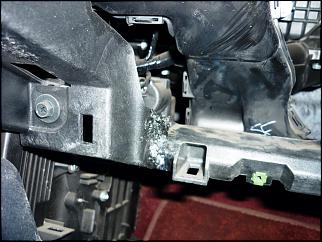

Перед вами, товарищи, своего рода балка, которая является нижней опорой для бардачка. В нее вкручиваются два из трех нижних саморезов. Также в нее "вщелкивается" тремя защелками вот эта деталька

так вот, эта "балка" - одно целое с внешним корпусом торпеды (или как это все хозяйство назвать?). Жесткая но хрупкая пластмасса((( Так что мой вам совет, разбирайте все по 1му варианту)))
Если все же эта штука сломалась у вас - не паникуйте))) Она легко ремонтируется большим паяльником (для лужения кастрюль))) и обыкновенной пластиковой стяжкой-хомутом для проводов (естественно, ремонтировать перед тем, как ставите бардачек на место). Кусок этой стяжки отфигачиваем пассатижами-кусачками и вплавляем одним концом в "балку", другим в то место, откуда она отломилась, Получается, как сварочный шов. Но так как, я в начале говорил, эта штука сломалась у меня дважды, на картинке уже не так все аккуратно, ну и для верности я залил еще все это безобразие холодной сваркой.

А вот, собственно, из-за чего и надо центральную консоль снимать. Это часть корпуса бардачка (невидимая), которая цепляется за эту самую консоль и не дает все сделать легко и быстро

Собственно, я когда это понял, полез назад снимать подлокотник)))
Соответственно, действовал по первому варианту.

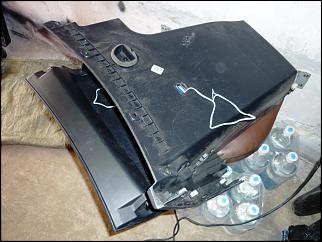

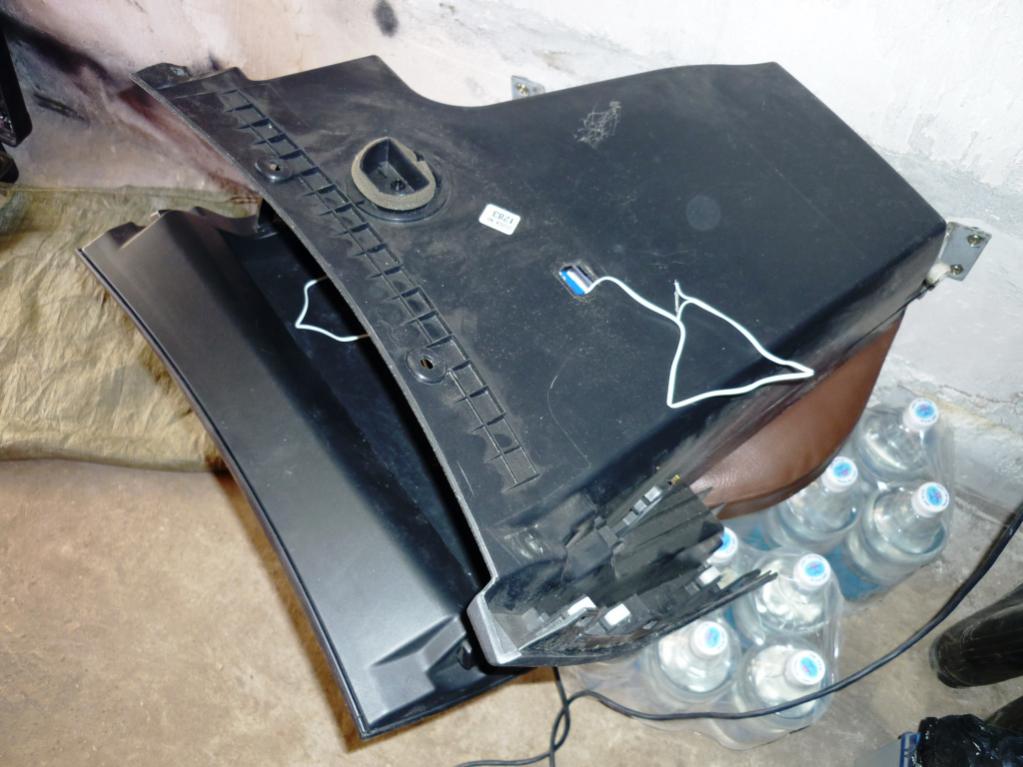

Итак, вот он, бардачек

Приступаем к монтажу геркона.
Я его разместил справа. Почему не слева? проводка и лампочка находятся правее относительно центра бардачка)) но у геркона провод длинный, так что, кто захочет - может и слева разместить)) Да, кстати, геркон работает на ЗАМЫКАНИЕ контактов! Когда будете смотреть, как работает эта штука за 50 руб., вам может показаться, что этот геркон при воздействии магнита размыкает, но это не так. Там на монтажной плате схемка нехитрая спаяна, когда геркон замыкает контакт, эта схемка другой контакт (на светодиод) размыкает. Можно, конечно, всю систему на бардачек забабахать, но я пошел по простому пути))))
И еще один подводный камешек - ОЧЕНЬ ХРУПКОЕ СТЕКЛО ГЕРКОНА! Когда я тестером выяснял, как там все это замыкается-размыкается, то случайно раздавил стеклянную колбочку геркона((( пришлось бежать за второй такой штукой.

Итак, у откусанного белого провода с одной стороны оставляем геркон, а с другой зачищаем концы и залуживаем их (готовим к пайке). Немного в стороне вы можете заметить паяльный флюс. С ним легче паять и лудить провода))))

Вот в это место монтирую геркон, а на направляющей крышки багажника подбираю место для магнита. Берем двухсторонний скотч из чудо-комплекта "за пийсят")))) но лепим его без особого усердия, чтоб потом легко можно было его оторвать и снова слегка приклеить на другое место. Принцип такой: приклеили геркон изолентой за провод (я ничего лучше не придумал, может, у вас идеи возникнут ), открыли крышку, на направляющую приклеили магнит, или просто прислонили, нашли оптимальное положение, отметили, и магнит на клей))
ах да, забыл: чтоб понимать, когда геркон под воздействием магнита замкнулся, а когда магнит не действует, надо к оголенным концам белого провода прикрепить щупы тестера, и на звуковую прозвонку его..

Вот так выглядит "смонтированная" система))

Фото слева - крышка открыта, геркон замкнул цепь - лампочка загорелась, фото справа - крышка закрыта, магнит не действует на геркон, тот размыкает цепь, лампочка гаснет

теперь вклиниваемся в штатную проводку
