Подсветка ног

Сообщение от Cimmer

1. Горят примерно минуту. У меня 3 светодиода по 3В.
2. Да, обязательно нужен 1N4007 перед кондером.
3. Почему только кондер? У тебя при включении зажигания загорается подсветка, верно? Вот вся цепь и будет "питаться". Рви цепь кнопкой до кондера, и все.
4. На 12В никогда не видел кондеров. Хочешь - поставь на 16В. Я поставил с запасом, как народ рекомендует.

Вообще, 3 минуты - это дофига, имхо. Да и подключение от прикуривателя - тоже не лучшее решение. Я подключался к потолочному разъему возле блока предохранителей, кто-то советует от потолочного плафона провода тянуть, потому что к разъему очень неудобно подлезать, но смысл один - слабая подсветка ног при включенных габаритах и мощная при "вежливом" свете. Если что, вот схемка:



Никакие кнопки, в общем-то, и не нужны. А кондер поставить можно, будет гореть и после выключения "вежливого" света.

Почему то у меня 1N4007 взорвался через несколько секунд после подключения.
На твоей схеме показаны 2 разные сборки светодиодов "от габаритов" и от "вежливого света". Они разве не могут быть одни? Когда горят габариты и горит вежливый свет ничего в проводке не перемыкает?

Сообщение от Rol248

Почему то у меня 1N4007 взорвался через несколько секунд после подключения.
На твоей схеме показаны 2 разные сборки светодиодов "от габаритов" и от "вежливого света". Они разве не могут быть одни? Когда горят габариты и горит вежливый свет ничего в проводке не перемыкает?

Возможно, бракованный попался. У меня по такой схеме не одна подсветка сделана.

Если одна сборка и от габаритов, и от "вежливого" света, то нужно ставить реле переключения. Теоретически, ни хрена страшного не произойдет, если по катоду одновременно подать 2 массы. Практически - я бы не стал экспериментировать. Либо - не на машине.

мне кажется, что диодная лента - колхоз "Красная заря". Есть в продаже плафоны такого типа с разъемами. Лампу можно поставить как обычную, так и диодную. Вопрос только к знающим: на розовый провод вежливой подсветки в колодке под блоком предохранителей какую нагрузку можно вешать? например 20-40 Вт дополнительных блок выдержит?
От чего можно запитать дополнительную розетку? хочу врезать ее в бокс между передними сидениями. Хотя есть мысль поставить несколько USB розеток в разных местах...

А тема-то нафтлинчиком уже попахивает)))

а зачем столько сложностей, кондеры, резисторы )
если просто взять + и - от плафона, и не яркую led ленту, что случится?
на предыдущей машине и так все работало хорошо
ps нужно всего-лишь, чтобы лента загоралась при открытых дверях, а потом плавно гасла после закрытия

Подниму из закромов тему.
Такой вопрос, на всех сивиках в 8 поколении есть разъём для аксессуаров возле щитка предохранителей в ногах водителя. не проще туда втыкаться, чем тянуть все от плафона. Тем более оригинальный комплект именно туда и подключается. Правда все управляется блочком, и он светит тускло при закрытых дверях\ярко при открытых. Не думаю что в данном блоке зашита микросхема, которая управляет подачами сигнала по току и прочему, скорее всего такое-же реле.

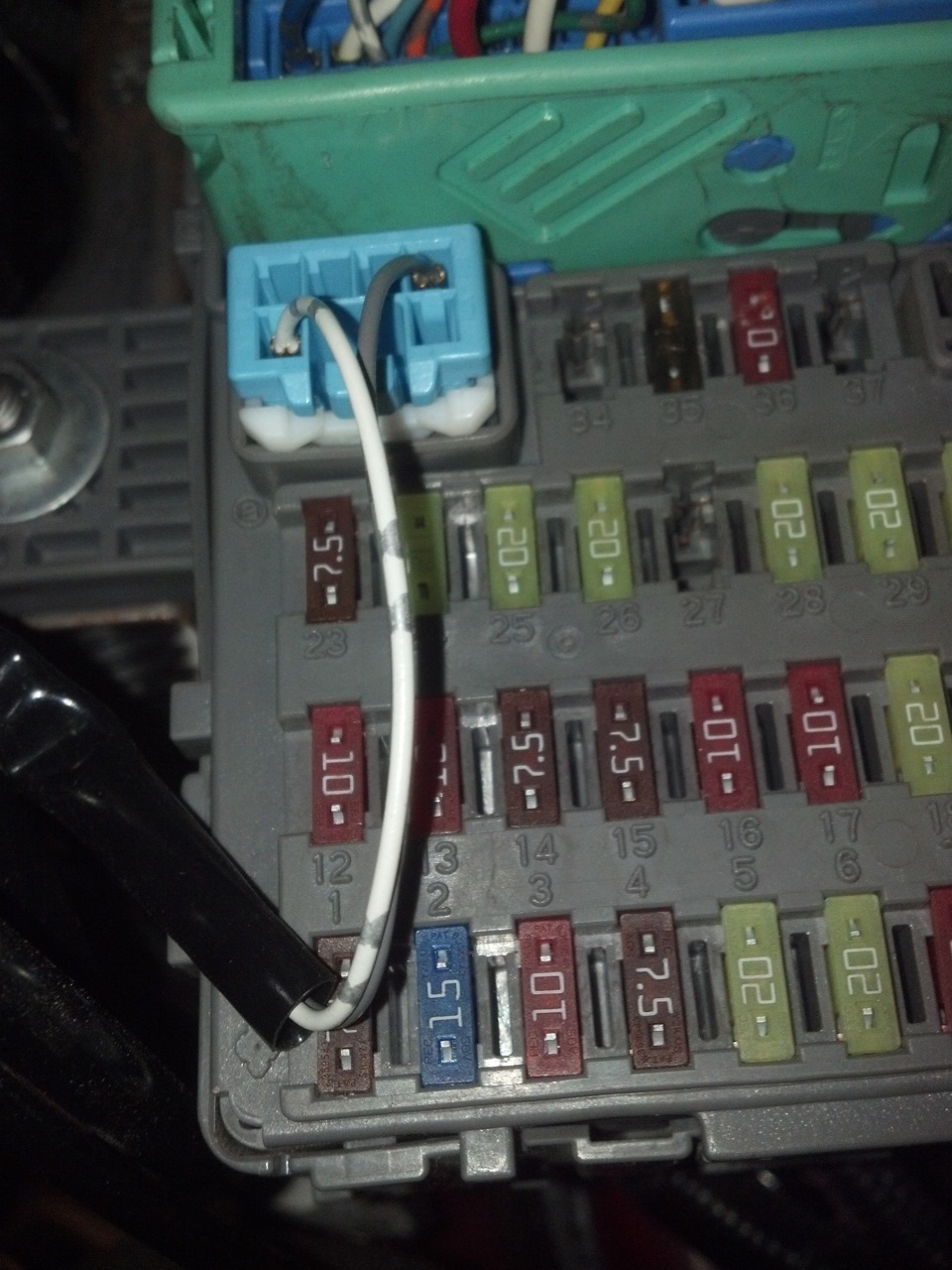

Фишка для подключения аксессуаров
https://a.d-cd.net/6b1045as-960.jpg

схема подключения
https://a.d-cd.net/5af8b28s-960.jpg

A`priori, так по хорошему никто и не тянет от плафона, обычно по уму подключаются к вежливой подсветке в фишку рядом с этим блоком предохранителей

Так цепляются к белой колодке, а тут отдельная спецом для таких вещей.
Еще момент, когда цепляются к вежливой подсветке, установленная подсветка или светит или нет, в зависимости открыты или закрыты двери. Вопрос, как заставить светить в 30% при включенных габаритах используя только фишку для подключения аксессуаров
https://a.d-cd.net/6b1045as-960.jpg - собственно как это реализовано в оригинальном аксессуаре

Тоже подключал в вежливому свету. Мне нравится, что подсветка зажигается, когда открываешь машину и тухнет, когда закрыта дверь.

Сообщение от A`priori

Подниму из закромов тему.
Такой вопрос, на всех сивиках в 8 поколении есть разъём для аксессуаров возле щитка предохранителей в ногах водителя. не проще туда втыкаться, чем тянуть все от плафона. Тем более оригинальный комплект именно туда и подключается. Правда все управляется блочком, и он светит тускло при закрытых дверях\ярко при открытых. Не думаю что в данном блоке зашита микросхема, которая управляет подачами сигнала по току и прочему, скорее всего такое-же реле.

Фишка для подключения аксессуаров
https://a.d-cd.net/6b1045as-960.jpg

схема подключения
https://a.d-cd.net/5af8b28s-960.jpg

А что за мануал? Откуда картинка? https://a.d-cd.net/5af8b28s-960.jpg[/QUOTE]
