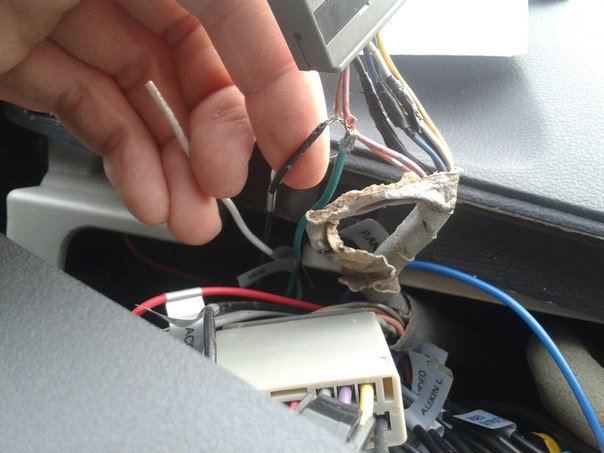

Инструкции нет. Магнитола была уже установлена. Но я знаю точно что из неё выходят 3 провода на управление.
Инструкции нет. Магнитола была уже установлена. Но я знаю точно что из неё выходят 3 провода на управление.
Белый провод чёрный и зелёный. Я так понимаю что они работают за счет разности сопротивления.
да. к рулю надо подключать только дваСообщение от Mehaneek
не работаеткак только не пробовал подключать кнопки на руле не работают
Последний раз редактировалось Mehaneek; 12.03.2015 в 15:39.

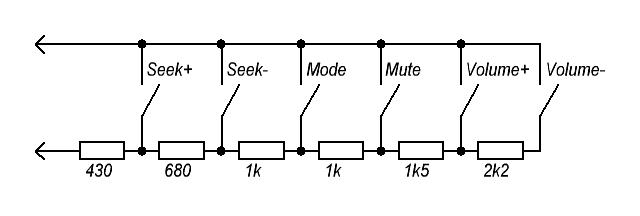

У нас кнопки по такой схеме работают ?
Последний раз редактировалось Mehaneek; 13.03.2015 в 11:26.
Нет!!! По другой: http://omanual.ru/Honda/Civic-4D/8/R...BRT00i020.HTML
Только там опечатка: вместо "W" - "Ом"
да по сопротивлениям,принцип тот же ,два провода и все.

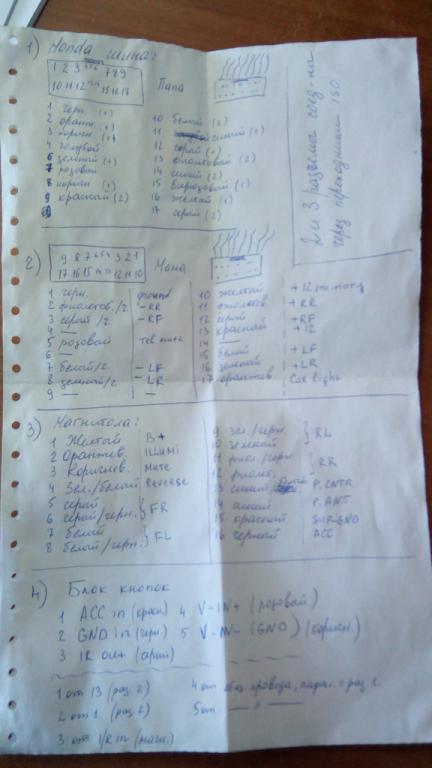

Когда вскрывал панель и заглядывал на подключение магнитолы, то точно помню был белый блок управления кнопками. Фотку блока не нашел (была), но вот остались зарисовки подключения (возможно индивидуальные и могут отличаться):
Что за белый блок? Для чего он нужен ? Сигнал с кнопок проходит через этот блок ?
Для epimahoff. Контакты №6(коричневый) и №7(розовый). Вид на разъёмы со стороны проводов!!!
