Как подключить мульти руль к китайской магнитоле

Сообщение от Mehaneek

Что за белый блок? Для чего он нужен ? Сигнал с кнопок проходит через этот блок ?

Вот нашлись фотки того блока, через который у меня подключены кнопки управления на руле.

Сообщение от Saintley

Вот нашлись фотки того блока, через который у меня подключены кнопки управления на руле.

Получается, вот именно этот блок, для преобразования аналогового (резистивного) сигнала с кнопок в инфракрасное излучение. Ну типа для магнитол, у которых есть возможность управления с пульта ДУ.

Я так понимаю, что это не штатный блок! Наверное у меня его нет! Буду разбирать руль и смотреть куда ведут провода от кнопок управления. Самое главное, что бы кнопки действительно работали от разности сопротивления, а не от кодированного сигнала. Ещё не было опыта подключения кнопок! Буду разбираться методом ТЫКА

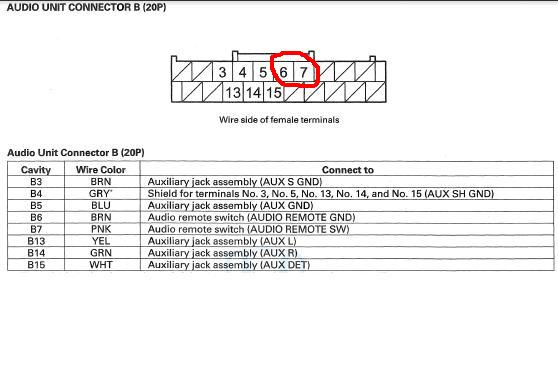

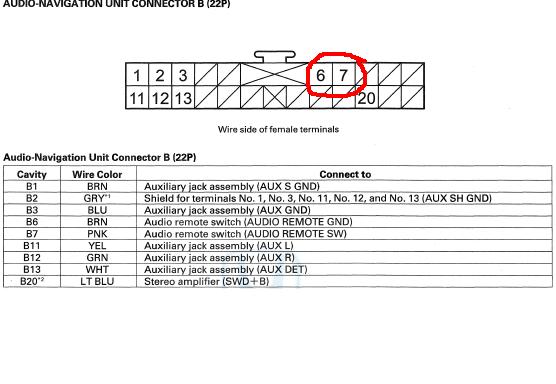

И так, прозвонил я всю цепь , от кнопок на руле и заканчивая фишкой от штатной магнитолы. Цепь исправна. Даже когда подключаемся тестером к нужные нам проводам и нажимаем кнопки на руле, то на приборе чётко видно разницу сопротивления. На руле 2 крайних левых верхних контакта выходят к магнитоле (коричневый и голубой провода)

А магнитола так и не хочет видеть кнопки

Из магнитолы выходят три провода на управления зелёный a\d , белый i\rin и чёрный. Когда замыкаешь зелёный провод и чёрный то магнитола программирует это как сигнал 139 , когда белый и чёрный то программирует как 0 . А когда подключаешь зелёный и черный провод к проводам от кнопок то магнитола программирует как 245. А кнопки так и не отвечают

Почему магнитола не видит кнопки , может она управляется как то по другому , цифровой сигнал ей нужен или сопротивление другое нужно. Подскажите как подружить кнопки управления на руле и магнитолу !

Сообщение от Mehaneek

Почему магнитола не видит кнопки , может она управляется как то по другому , цифровой сигнал ей нужен или сопротивление другое нужно. Подскажите как подружить кнопки управления на руле и магнитолу !

жмай сюда, если интересна дружба кнопок руля и мафона

Сообщение от Mehaneek

Почему магнитола не видит кнопки , может она управляется как то по другому , цифровой сигнал ей нужен или сопротивление другое нужно. Подскажите как подружить кнопки управления на руле и магнитолу !

Добрый день!
Удалось подружить кнопки на руле с Магнитолой?
