Видео на i-MID

Сообщение от andruvac

mr.Dnk
Спасибо за схему!

Сегодня тоже поставил себе камеру. Подскажите как попасть в сервисное меню, чтобы убрать штатные линии разметки?

Вроде так,нажимаешь меню,Потом зажимаешь меню и mode/

Спасибо. Завтра попробую.

добрался до фоток наконец-то, впервые делаю фотоотчет, так что не обессудьте...

и так, снятие i-mid с 5D 9-го поколения:

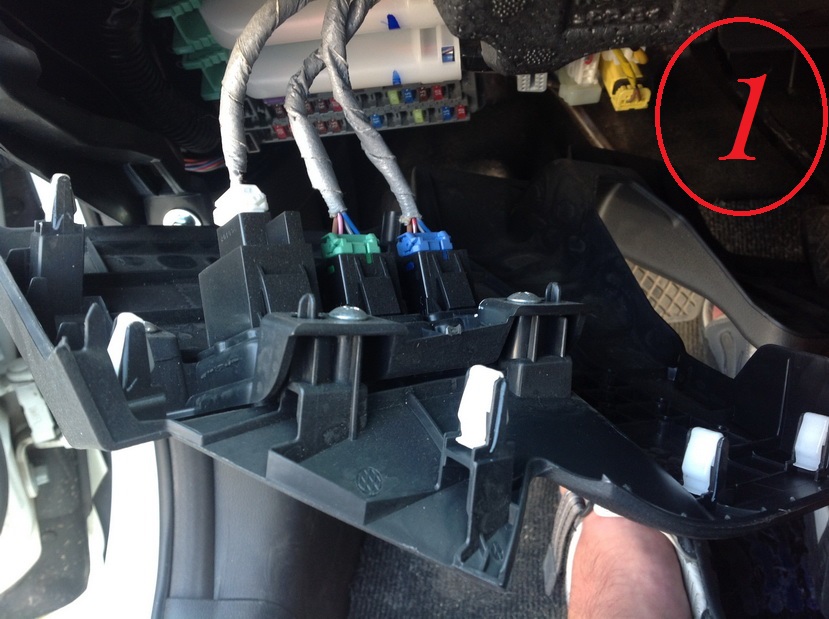

1)первым делом, снимаем панельку с кнопками есп и др чтоб не мешалась

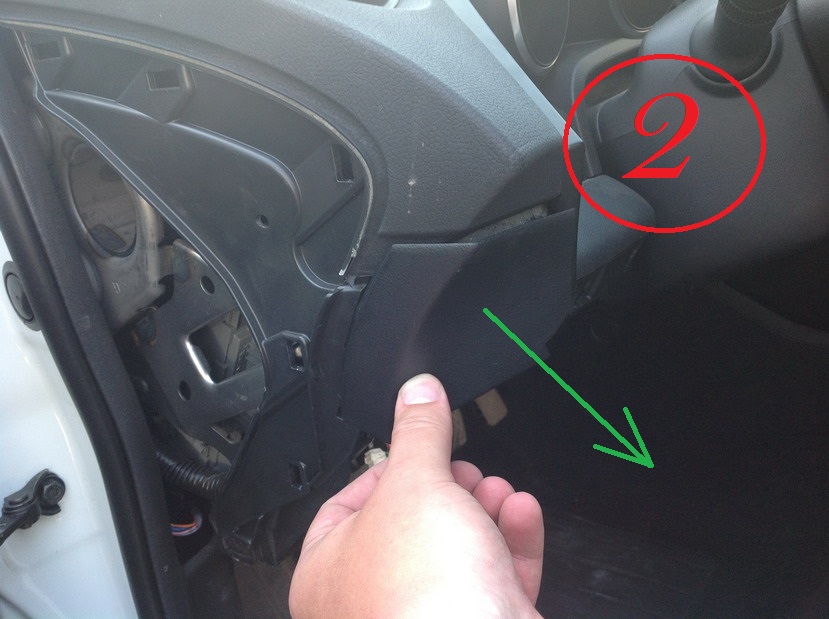

2)снимаем глухую панель (фото)

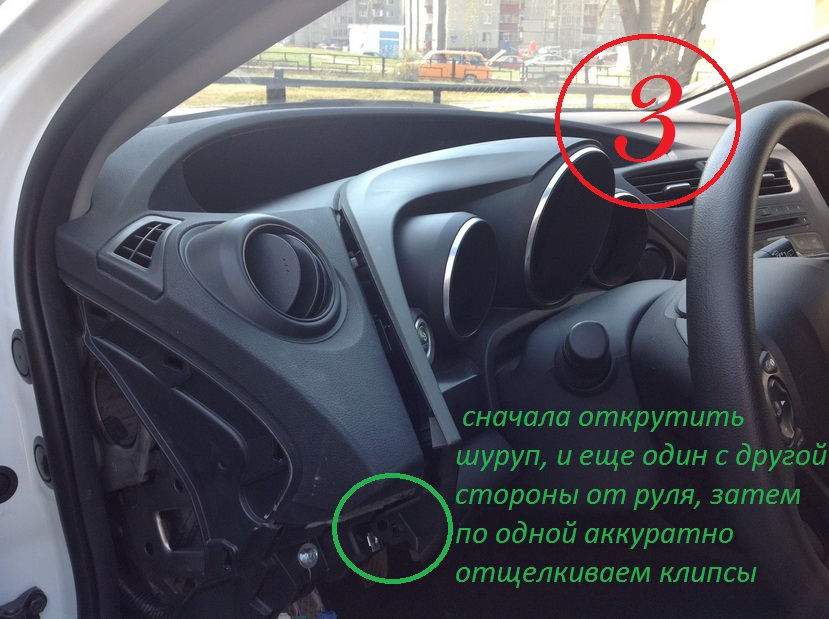

3)в нижней части приборки открутить два самореза справа и слева, далее отщелкиваем все клипсы по очереди чтобы освободить следующую деталь, снимать полностью приборку не надо она не мешает

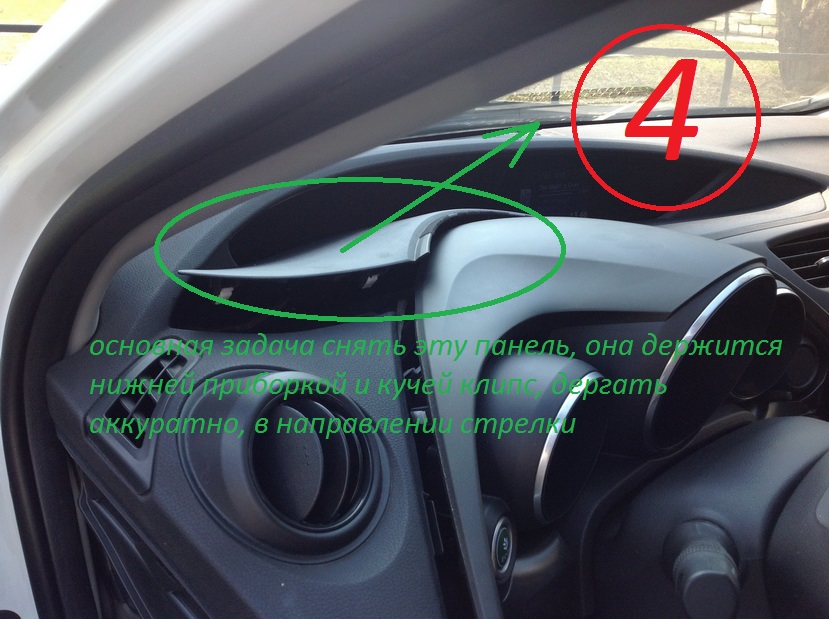

4)удаляем большую горизонтальную панель, вытягивая клипсы в направлении параллельном лобовому стеклу.

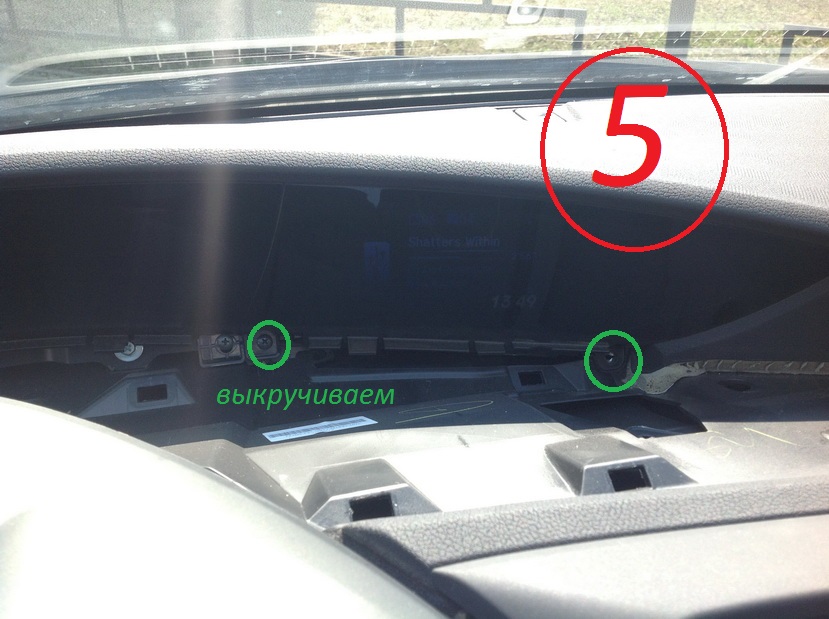

5)все на фото

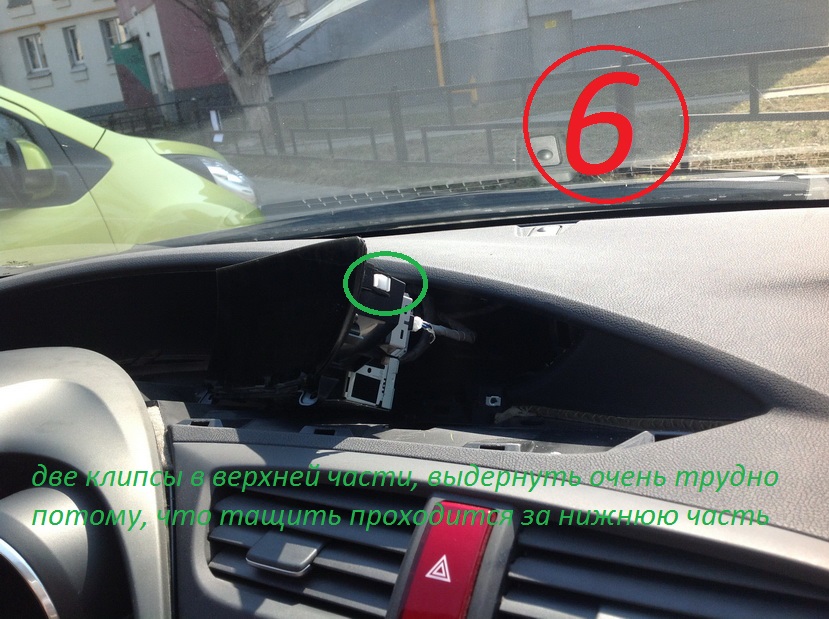

6) самая для меня долгая процедура, здесь быть предельно аккуратными ибо косяки сборки-расборки будут мозолить глаза, поддел слегка при помощи линейки, тянул за пластиковые выступы снизу.

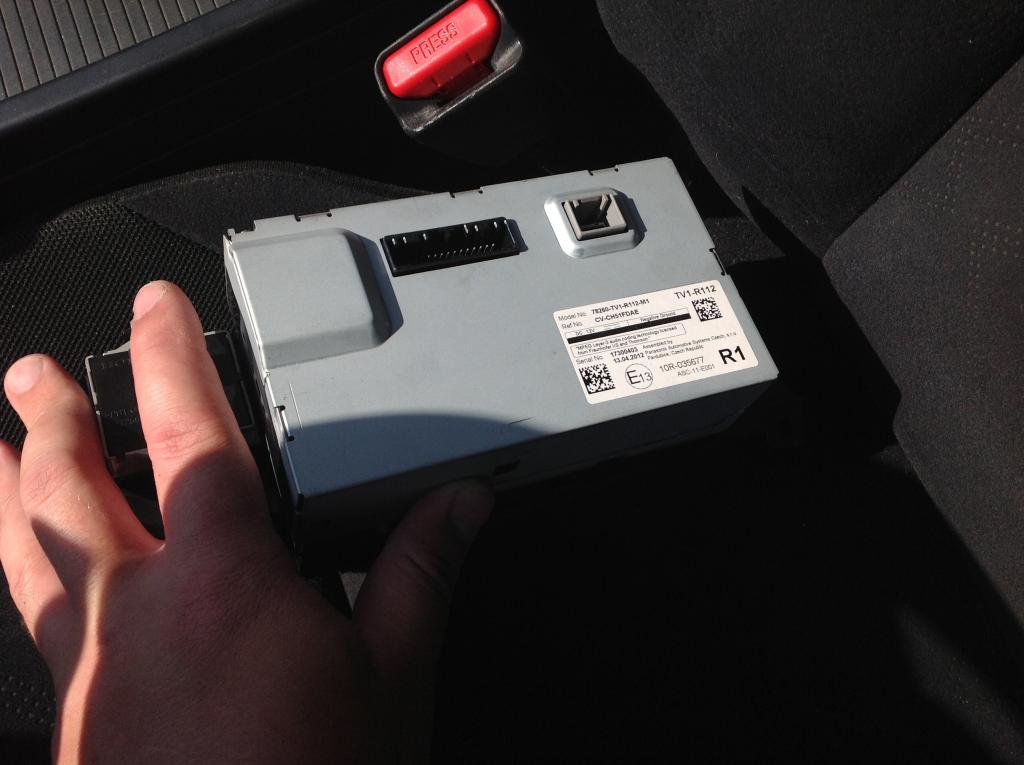

все i-mid у нас в руках и можно лепить к нему камеру.

Сообщение от evil_pinguin

.
все i-mid у нас в руках и можно лепить к нему камеру.

Вопрос, как провода от камеры подключил? Разъем какой подобрал или просто воткнул проводки?

должны подойти контакты от разьема питания флопи-дисковода, по краней мере они надежно фиксируются в разьеме i-mid'а, правда слека торчат сзади.
а провода я пока не проложил, времени нет, так и езжу разобранный

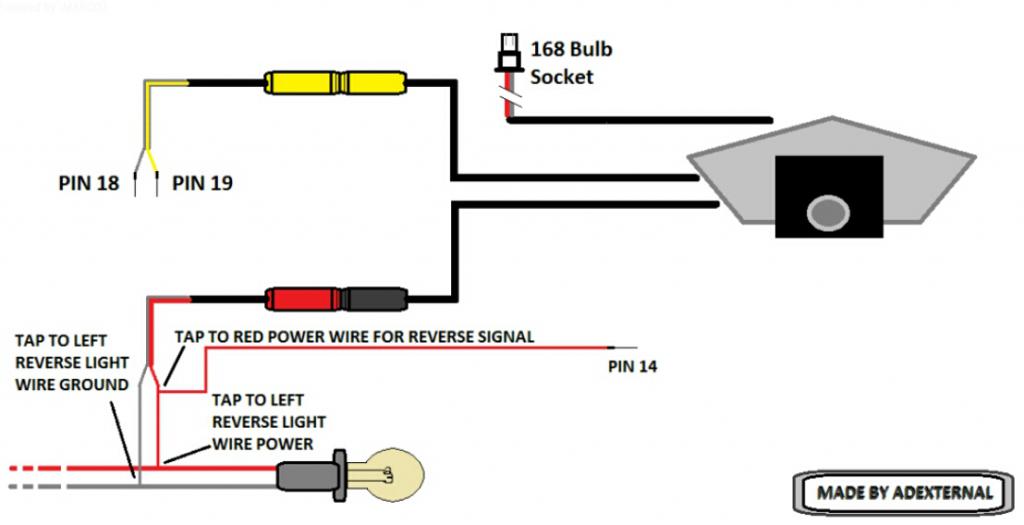

Вот нашел на одном форуме более наглядный вариант схемы подключения камеры. Только здесь почему-то 4 и 18 пины не соединены.

Сообщение от vaska

Вот нашел на одном форуме более наглядный вариант схемы подключения камеры. Только здесь почему-то 4 и 18 пины не соединены.

18й пин-это масса, а на 4й нужно подать массу, что бы аймид понял, что камера включилась, можно конечно штатную камеру взять, она сама на 4ю ножку минус подаст

По поводу контактов- не уверен, но по моему, под панелью полно неиспользуемых разъемов с контактами, поищите подходящий, если уж так колхозить не охота, я провода вставил, до сих пор проблем нет

Сообщение от mr.Dnk

18й пин-это масса, а на 4й нужно подать массу, что бы аймид понял, что камера включилась, можно конечно штатную камеру взять, она сама на 4ю ножку минус подаст

Совсем запутался. Поясните, надо соединить 18+4 и все? Или еще кинуть их на массу машины?

Сообщение от vaska

Совсем запутался. Поясните, надо соединить 18+4 и все? Или еще кинуть их на массу машины?

Да 18й и так масса, я просто продублировал ее (хуже не будет), делайте по схеме и будет вам счастье :-)

Схема реально рабочая, спасибо огромное кто ее нарисовал)))
