Отказал тахометр и чек перестал гореть

goofy499,
У тебя редкий какой то чтоли?)) На пробу взять имхо не беда)
А так да, если нао бюджетнее, то идти надо от проводки и компромисы уже не прокатят. Т.е. мысли типа "че эт за хрень тут наплелась? А впрочем работало же, и так пойдет" мы сразу сжигаем на церемониальном костре в своей голове и докапываемся до последнего окисла или скрутки.

Сообщение от Chew

зайдем с другой стороны : какие элементы на приборке нормально работают ?

всё-таки странное совпадение : не работают элементы которым нужно питание (+).
проверь вольтметром питание на приборке (на спидометре, тахометре, термометре - где больше нравится..)
а предохранители - они всякие бывают: может на вид и целый, а работать нехочет..

а приборке работает все кроме чека тахометра и давления масла. аа еще крышка багажника вроде(я снял ее вообще мб и с этим связанно) на счет спидометра ниче сказать не могу так как машина из гаража не выезжает. пробовал на приборке искать, так до меня и не дошло куда тыкать) я на схеме пробовал по дорожкам , вообще тишина, а по поводу предохранителей - хотелось бы верить

---------- Сообщение добавлено 17.10.2013 в 23:58 ----------

Сообщение от Armisael

goofy499,
У тебя редкий какой то чтоли?)) На пробу взять имхо не беда)
А так да, если нао бюджетнее, то идти надо от проводки и компромисы уже не прокатят. Т.е. мысли типа "че эт за хрень тут наплелась? А впрочем работало же, и так пойдет" мы сразу сжигаем на церемониальном костре в своей голове и докапываемся до последнего окисла или скрутки.

ну в моей обл не у кого нет))) даже что бы просто проверить, по поводу проводки согласен, хоть я и далек от электрики...

---------- Сообщение добавлено 18.10.2013 в 00:05 ----------

Armisael,
еще трабл в том что преды (некотрые) не сходятся по схеме на крышычке, т.е где должен стоять 7.5 там стоит 30 и наоборот, пробовал менял, без изменений...

goofy499,
Ну с предами то все понятно, либо ты неправильно схему читаешь(ну возможно ведь), либо кто-то напутал, либо кто-то умышленно ставил вместо 7.5 30 А, потому что горит. Там проблема может быть, ибо видимо нагрузка там очень большая

Сообщение от goofy499

...пробовал на приборке искать, так до меня и не дошло куда тыкать) я на схеме пробовал по дорожкам , вообще тишина

жёлтый провод (вроде бы 1 такой).

на каждом стрелочном приборе - 3 контактных винта (+,-,сигнал)
+ и - подписаны, на них и проверяй питание.

Сообщение от Armisael

goofy499,
Ну с предами то все понятно, либо ты неправильно схему читаешь(ну возможно ведь), либо кто-то напутал, либо кто-то умышленно ставил вместо 7.5 30 А, потому что горит. Там проблема может быть, ибо видимо нагрузка там очень большая

обижаешь...та конечно все по японски, но я думаю правильно смотрел...)

---------- Сообщение добавлено 18.10.2013 в 00:31 ----------

Сообщение от Chew

жёлтый провод (вроде бы 1 такой).

на каждом стрелочном приборе - 3 контактных винта (+,-,сигнал)
+ и - подписаны, на них и проверяй питание.

ок!!! завтра гляну!! и провод и винты, провод я так понял ты + имеешь ввиду?

Попробовал... Желтого провода я не нашел, точнее чисто желтого, все то с полосками, то с пунктиром, мультиметром проверил пищит, предохранители пищат все (т.е все целые) попробовал эти провода померять, точнне который самый желтый с минимальным пунктиром он показа 11,1в , что еще можно посмотреть?(

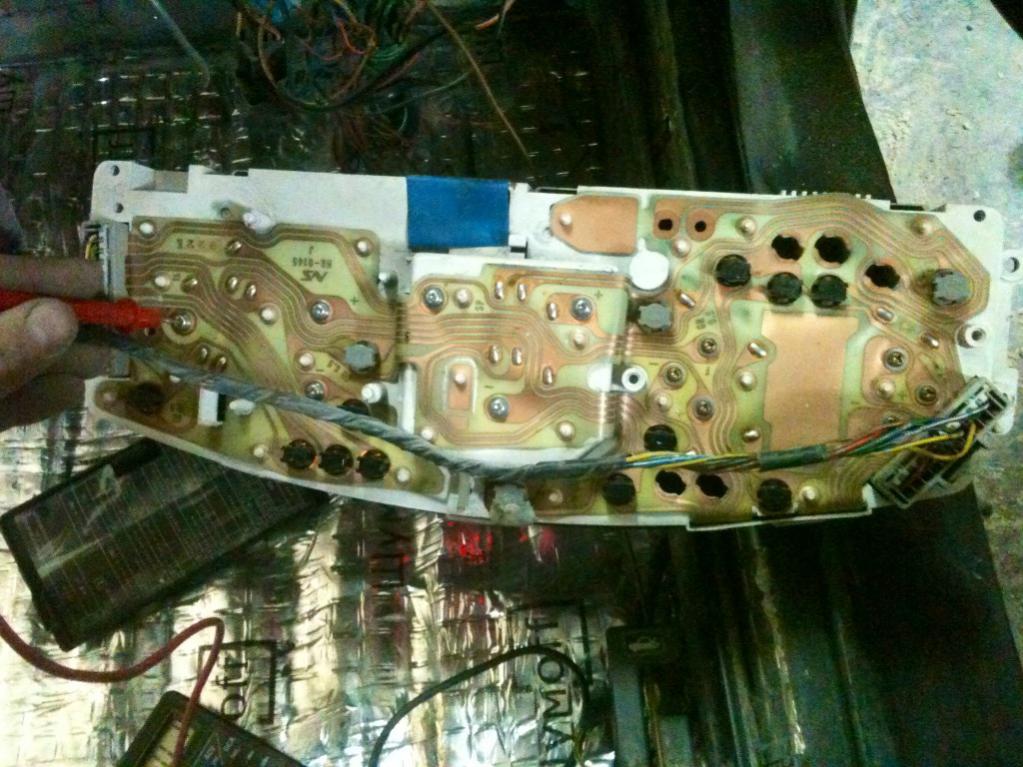

На фото я приставил к единственному винту, который реагирует на все остальные и пищит и 11,1в показывает, а если померять с др стороны или по середине( где стоят эти винты кучками по 3 штуки) то они только пищат, напряжение не показывают...

йех.. рядом с каждым винтом есть метка о том для чего нужен контакт...
вы очень невнимательны...
напряжение есть разница потенциалов (здесь : между контактами + и -).

а по делу : у тебя дорожка с питанием под корень перегорела (я со своим убитым зрением, на фото не самого лучшего качества и то вижу...)


устраняйте обрыв, и будет вам счастье.

Chew,
ипать ты глазастый)))

Chew,
+- я у винтов видел, просто не силен в электрике, еще только пытаюсь научиться, в сервис отдавать не хотелось, хотелось самому, в след раз буду внимательнее! Действительно, зря на зрение жалуешься спасибо большое, сегодня пропаяю!! Осталось разобраться пчм на левую дверь идет 7вольт, ну я думаю это масса!!! От души, спасибо еще раз

---------- Сообщение добавлено 19.10.2013 в 09:43 ----------

Armisael,
Спасибо дружище(:
