Переделываю колхозный свет. Впал в затуп.

Стоял колзнейший ксенон, потом переделан придурками обратно. В итоге работы кусачками имеем по четыре провода на фару и загадочный алгоритм включения, который не имеет ничего общего с логикой.
Например правая фара:

черный - масса
красный +12
ещё красный +12
красно-синий +12

включаю ближний - плюс на всех плюсовых, включаю дальний пропадает плюс на красно-синем.

на левой то же самое, только вместо красных красно-жёлтые провода.

чёрный - масса
красно-жёлтый +12
ещё красно-жёлтый +12
красно - синий. +12


ШТОЭТОТАКОЕ?

Сообщение от мальчик

Стоял колзнейший ксенон, потом переделан придурками обратно. В итоге работы кусачками имеем по четыре провода на фару и загадочный алгоритм включения, который не имеет ничего общего с логикой.
Например правая фара:

черный - масса
красный +12
ещё красный +12
красно-синий +12

включаю ближний - плюс на всех плюсовых, включаю дальний пропадает плюс на красно-синем.

на левой то же самое, только вместо красных красно-жёлтые провода.

чёрный - масса
красно-жёлтый +12
ещё красно-жёлтый +12
красно - синий. +12


ШТОЭТОТАКОЕ?

ты в место того, что бы создавать темы, воспользовался бы поиском.
http://www.civic-club.ru/forum/showthread.php?t=73722 черпай информацию.

---------- Сообщение добавлено 23.01.2016 в 21:27 ----------

Сообщение от мальчик

Стоял колзнейший ксенон, потом переделан придурками обратно. В итоге работы кусачками имеем по четыре провода на фару и загадочный алгоритм включения, который не имеет ничего общего с логикой.
Например правая фара:

черный - масса
красный +12
ещё красный +12
красно-синий +12

включаю ближний - плюс на всех плюсовых, включаю дальний пропадает плюс на красно-синем.

на левой то же самое, только вместо красных красно-жёлтые провода.

чёрный - масса
красно-жёлтый +12
ещё красно-жёлтый +12
красно - синий. +12


ШТОЭТОТАКОЕ?

в стоке стоял ксенон или галоген? у галогена три провода на фишку, у ксенона немного по другому и четыре провода.

Да кто его знает что там стояло, сейчас DEPO под галоген. C ними и покупал. У меня ОДИН минус, в этом и засада.

скорее всего у тебя раньше стоял заводской би ксенон по этому 4 провода

эээ, давай так. При включенном ближнем находишь на каких проводах есть напряжение(+,-) не относительно массы!, а именно на проводах, для достоверности проверить "контролькой". Это и есть ближний. Дальний управляется массой, т.е. необходимо выяснить на каком проводе появится минус при включении дальнего, проверять относительно плюсового провода который ты уже нашел.

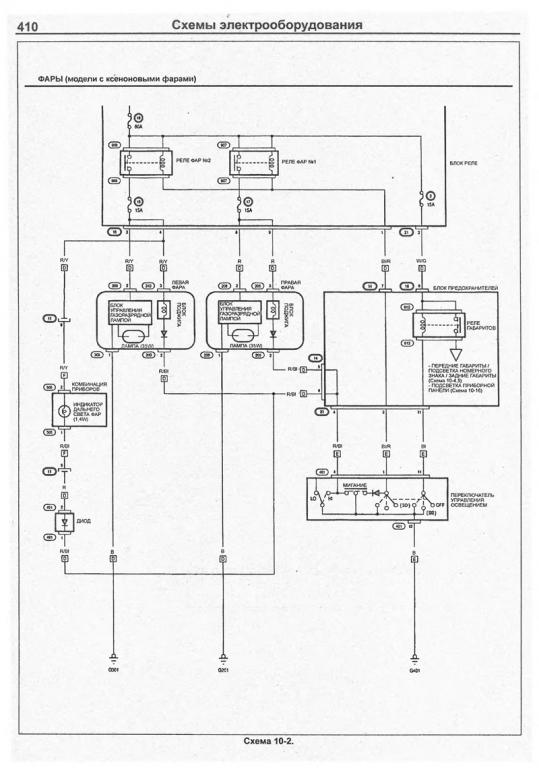

sem-ia, дай ссылки на оригиналы, точнее на вторую про ксенон. Первая у меня есть. Слишком слабое разрешение.
Не появляется минус нигде. Я инженер-электроник, с тестером дружу.
melki88, чую раз четыре провода, то да, скорее всего.
С тремя проводами я бы разобрался.

разрешение и в оригинале хромает, давай мыло, сброшу.

[email protected]

---------- Сообщение добавлено 23.01.2016 в 18:40 ----------

спасибо, вижу

мальчик, расскажи потом, откуда лишний плюс.

raven123, он там просто параллельный (два красных, два красно-желтых), выход вижу только один, эти провода оставить на ближний, а дальний развязывать через НЗ реле. Владивостокские барыги просто ошалевшие койоты, хотят по пять тысяч за фару.
