Установка приборки от рестайла - схема подключения (cluster swap)

Сообщение от VCF

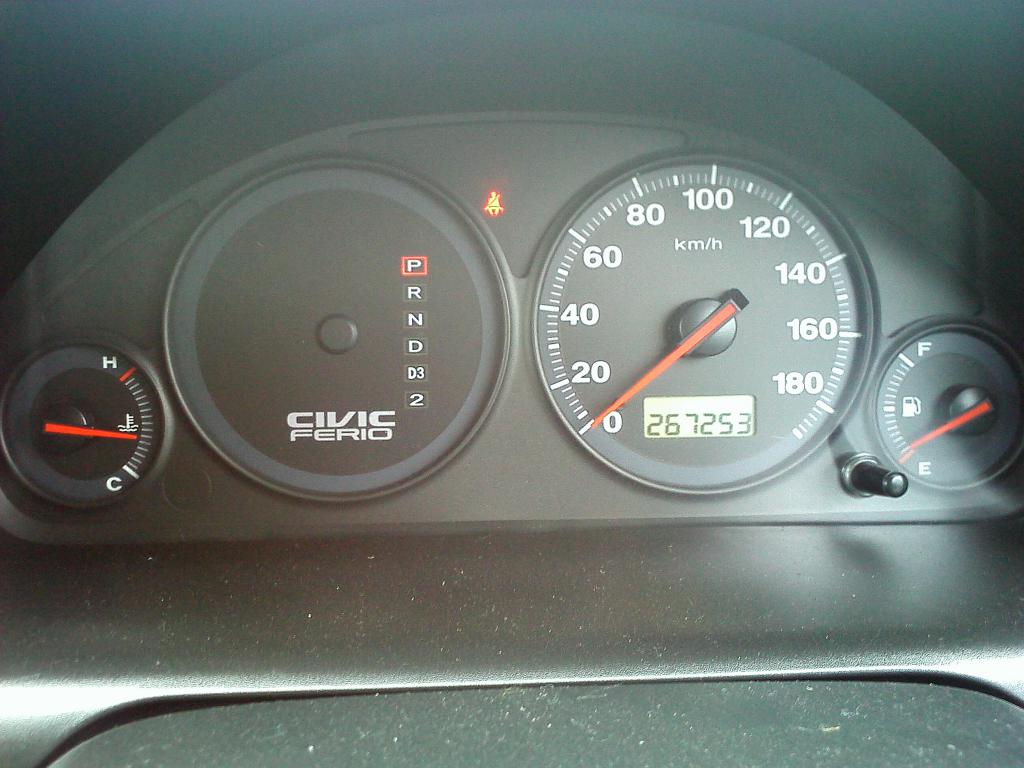

Подскажите! У меня простая комплектация и там приборная панель без тахометра, можно ли поменять ее на другую и будет ли работать тахометр? За ранее благодарен!

конечно будет усе работать, главное внимательно прочитать первый пст темы и переделать распиновку в фишках...

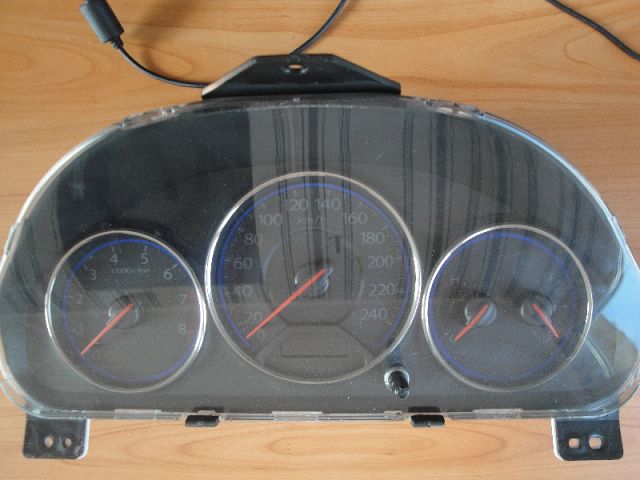

Друзья, у меня es1 АКПП без тахометра, взял за 3000 р с синими кольцами от вариаторного es3. Скажите, подойдут ли схемы в начале страницы для переделки?

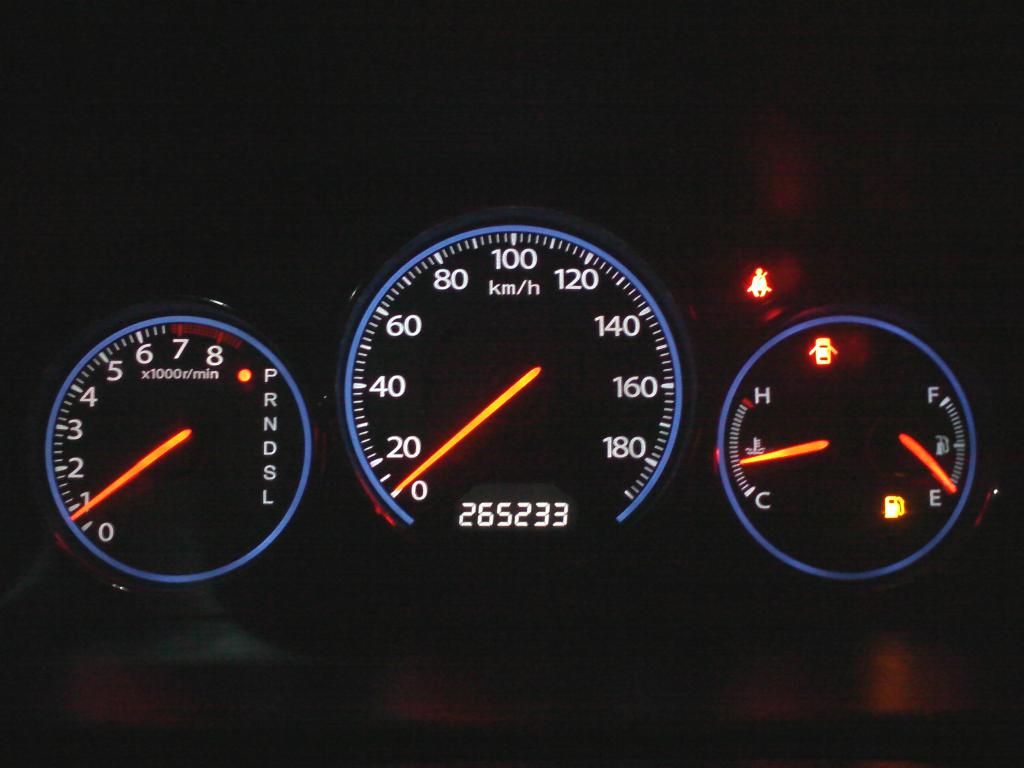

Свапнул, тупо врзал фишки с контрактной панели в провода цвет в цвет со своими фишками)) теперь у меня две зеленых и две синих фишки))
Сразу все заработало, осталось три проводка от es3 фишки) Пробег оказался на 2000 меньше моего )))

SFiLeR,
отличный пример! ) респект за эксперимент =)

Здравствуйте форумчане!!! подскажите пожалуйста распиновку для данного щитка для европейца. а то я что то запутался. или с первого сообщения распиновка подходит?

народ в чём причина горит: чек и подушки подключал по фоткам Manhattan85 что на 6й стронице. где ошибка знает кто?
остались лишние провода; белый\красный, чёрный\жёлтый, красный\белый и белый от чего они кто знает?

Grizzl,
кстати по первому посту не получается у меня 3 проводов нет по цветам каких нет

http://www.civic-club.ru/forum/showt...68#post4094868
смотри там все расписано.
бело/красный, у меня он был даже раздвоеный, и в зеленый и в синий штекер. это питание. +12В на приборку. (точно не упомню)
черный/желтый это вроде уровень топлива.
Лишних проводов не должно остаться, если у тебя МКПП могут отсутствовать провода от автомата.

shopen09,
сегодня доберусь до гаража, сфотаю тебе на фишках как должны идти провода на рестайловой приборке по цветам

Lok-Dog,
уровень топлива жёлто\чёрный
http://www.civic-club.ru/forum/showt...68#post4094868 тут же от гибрида щиток

---------- Сообщение добавлено 25.08.2013 в 13:32 ----------

demolog,
буду ооочень благодарен

---------- Сообщение добавлено 25.08.2013 в 13:34 ----------

ещё вопрос когда включаешь габариты зелёные очки должны гореть? у меня просто не горят((( единственно что мне не очень нравится в рестайле это зумер вот он наколяет)))

вот что показывает на данный момент мой щиток АБС и должен гореть ремень подавно а вот чек и подушки хз что горят)
