Замена задних тормозных дисков и колодок civic 5d (фотоотчет)

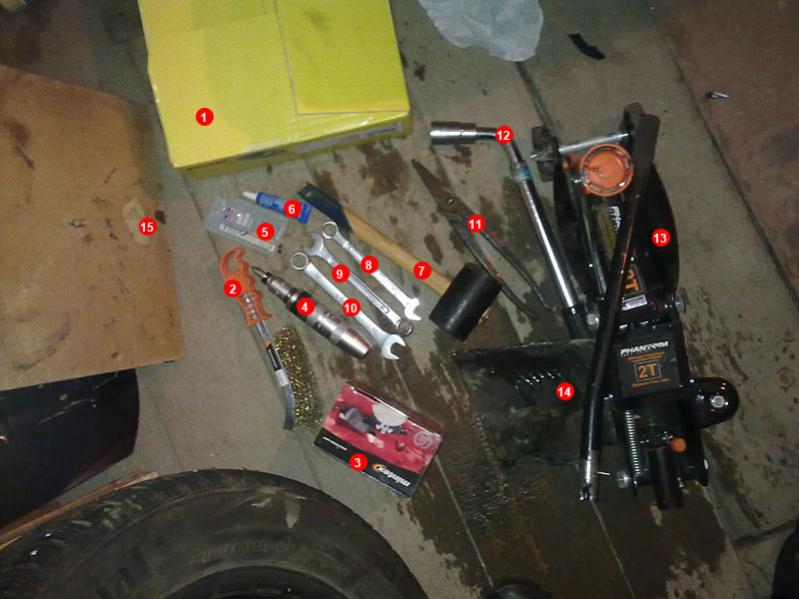

Необходимый набор инструментов и запчастей

1 диски
2 медная щетка (или любая другая щетка чтобы почистить суппорты и направляющие)
3 колодки
4 ударная отвертка с крестовиной
5 высокотемпературная смазка
6 самзка для фиксации винтов
7 киянка (или молоток)
8 ключ на 13
9 ключ на 14
10 ключ на 15
11 ножницы по металлу
12 балонный ключ
13 домкрат
14 кусок покрышки (либо любая альтернатива для прокладки между кузовом и домкратом)
15 упор для вкручивания-вдавливания цилиндра

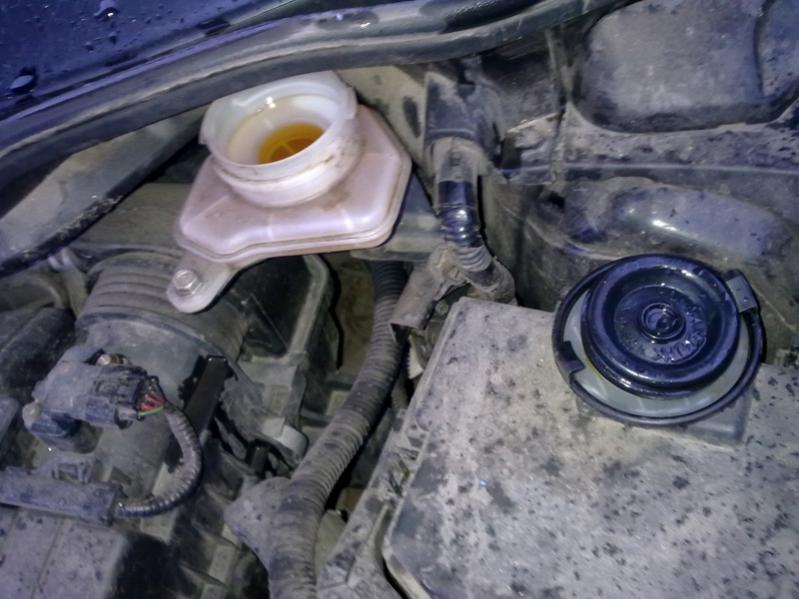

открываем крышку бочка с тормозной жидкостью

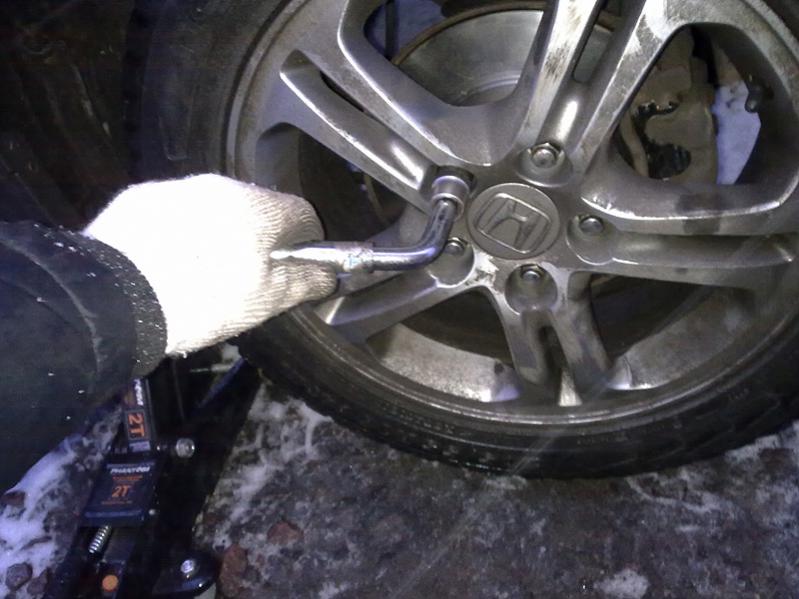

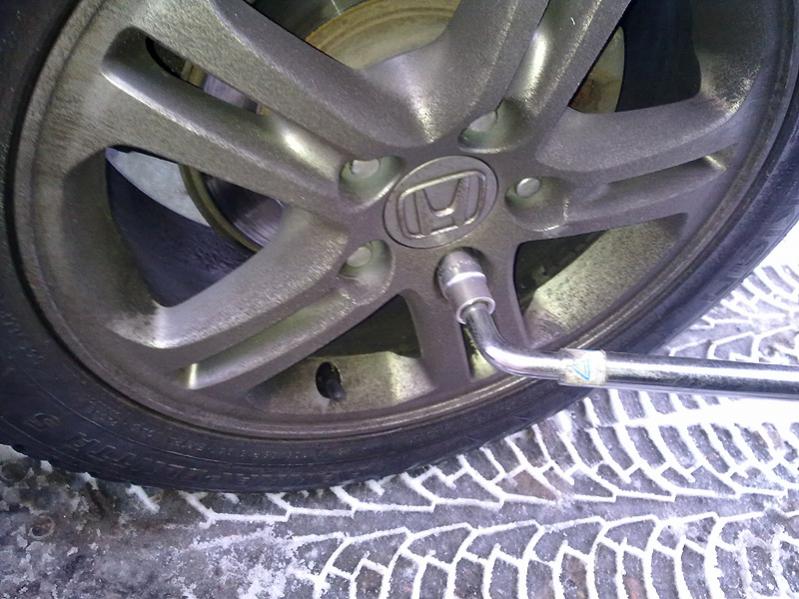

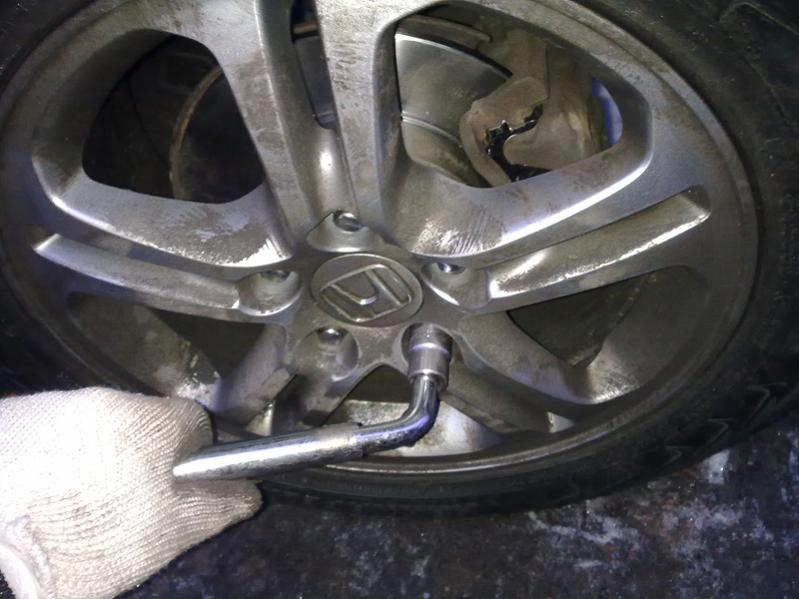

ослабляем болты на колесе

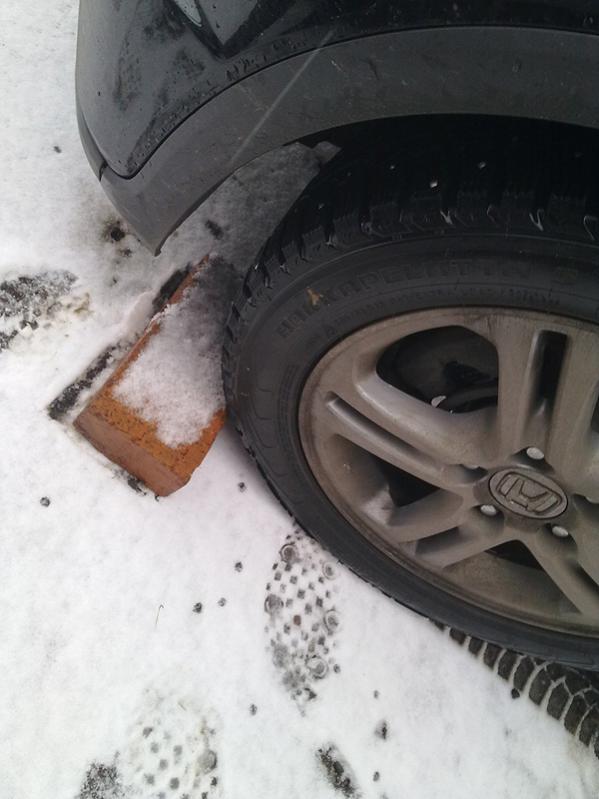

подкладываем упоры под колеса

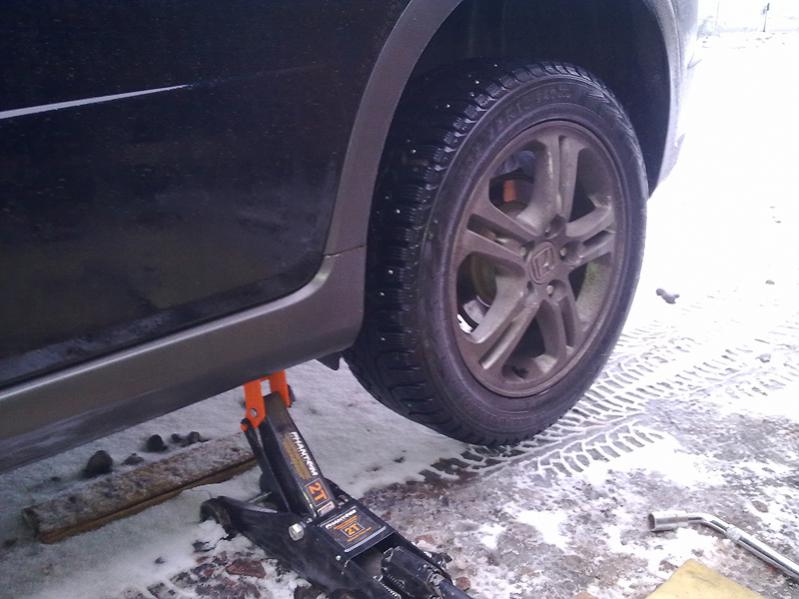

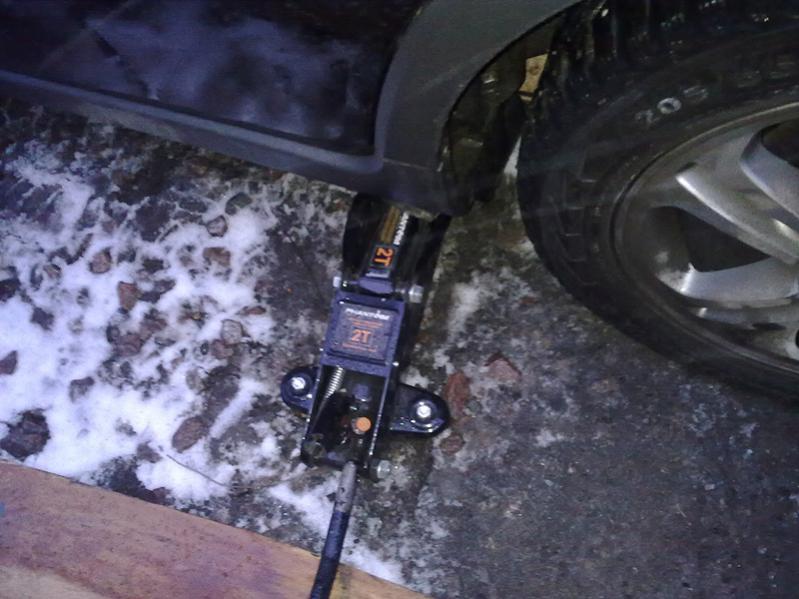

поднимаем

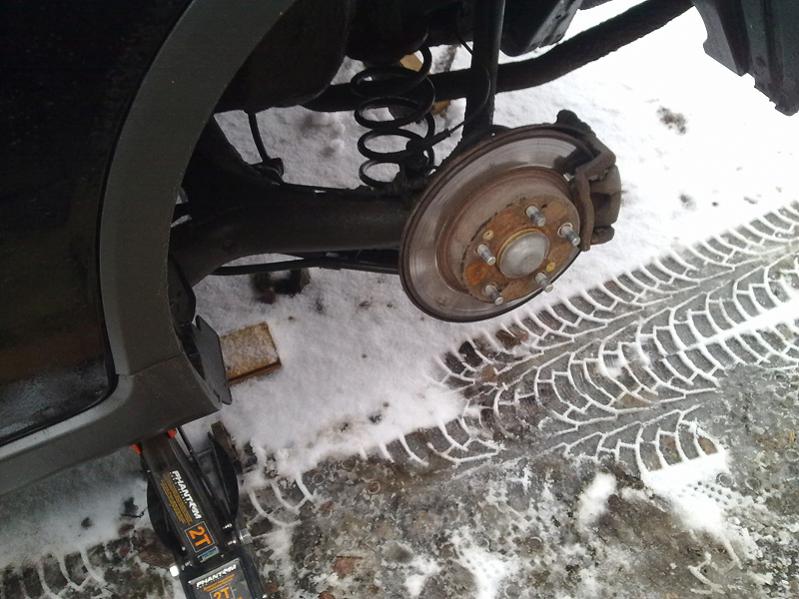

снимаем колесо

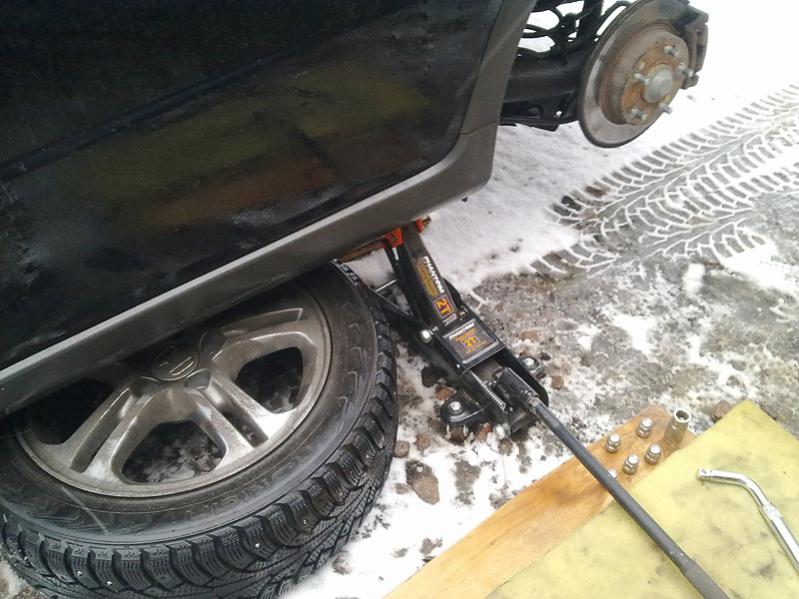

подкладываем под кузов колесо

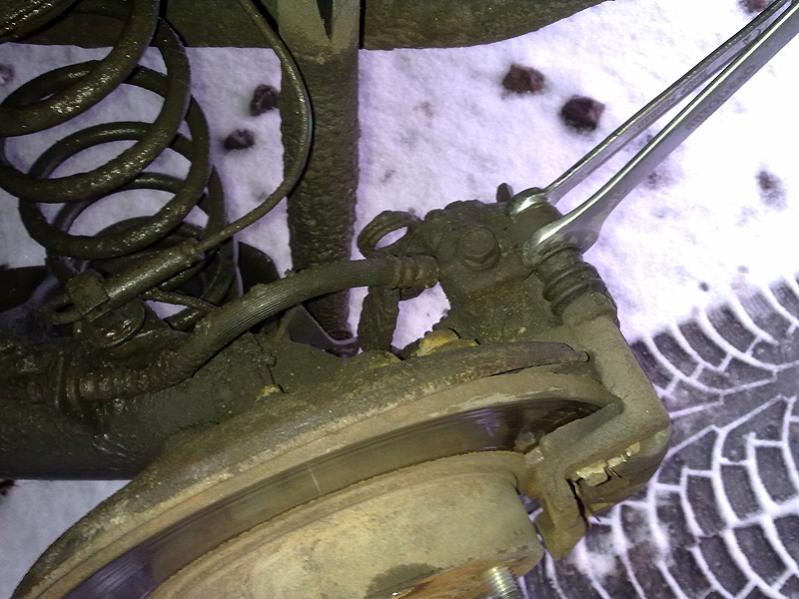

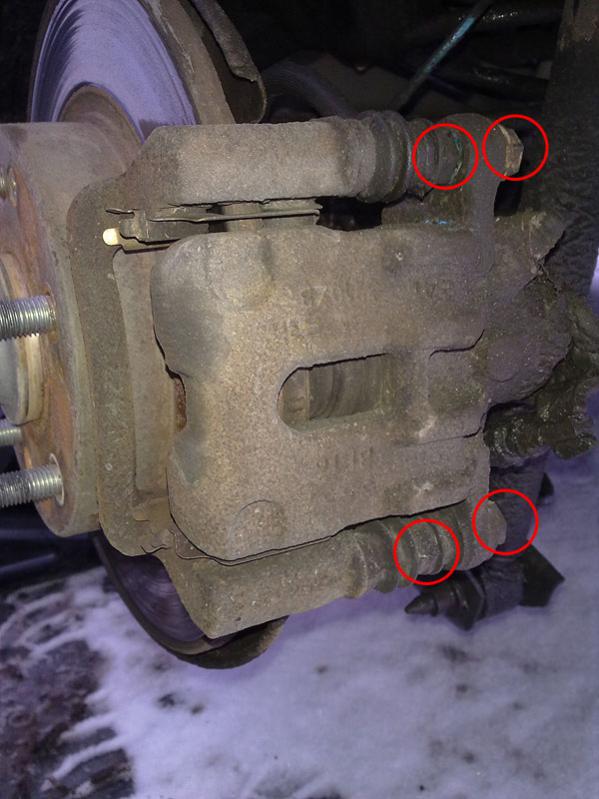

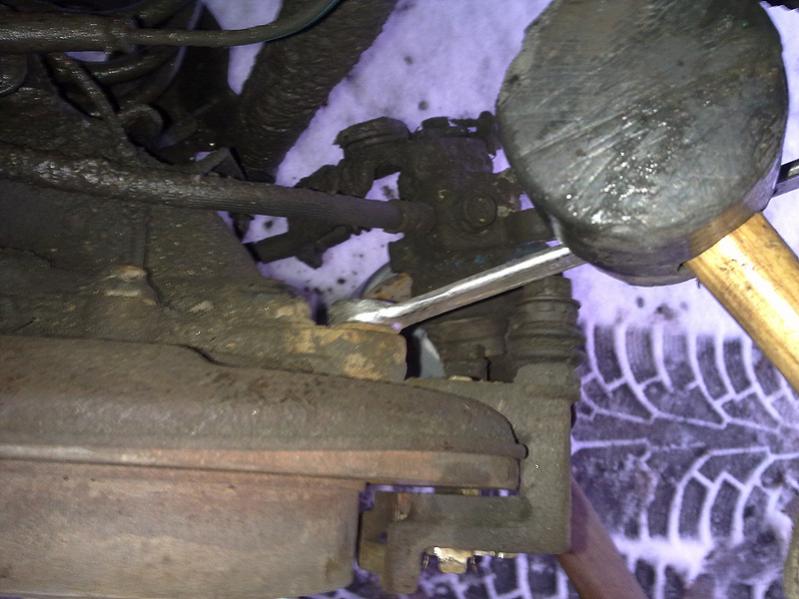

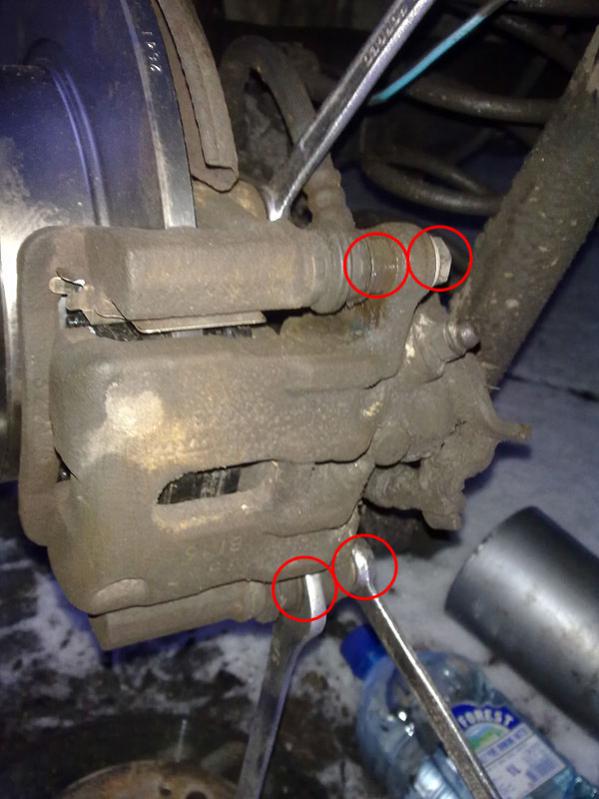

откручиваем винт одним ключем другим придерживаем гайку (ключи 15 и 13)

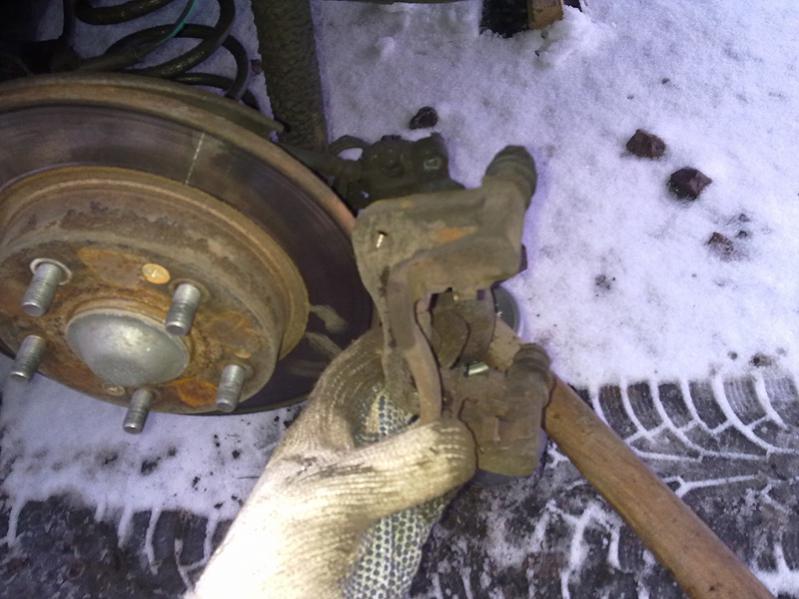

снимаем суппорт

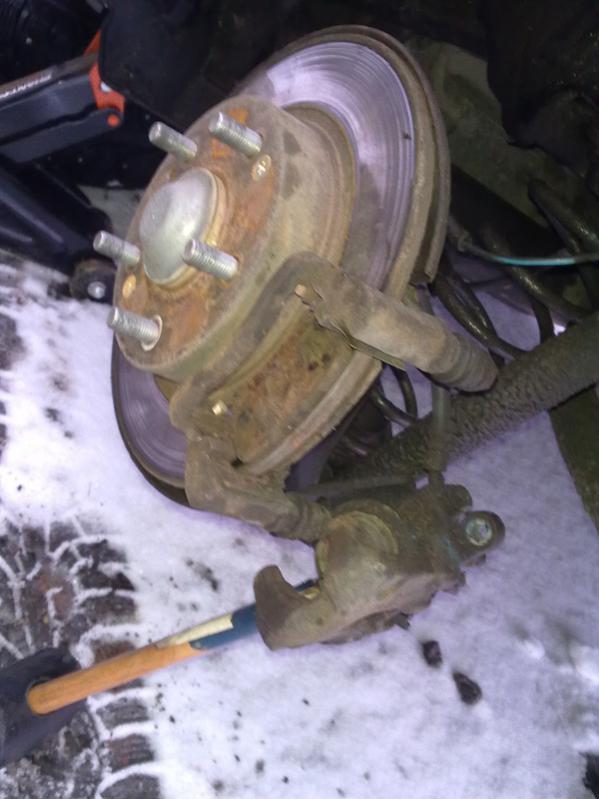

суппорт снят

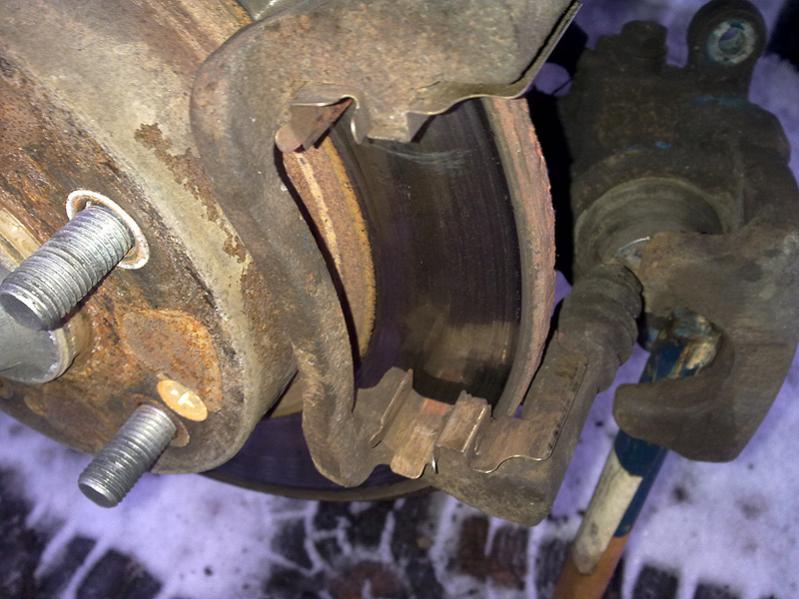

вынимаем колодки

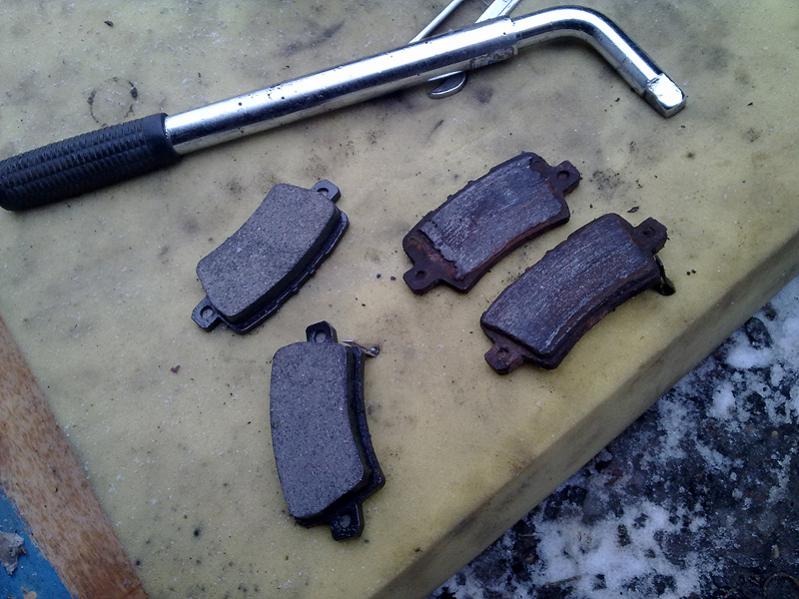

старые и новые колодки. Тем кому не нужно менять диски, смазываете ушки новых колодок термосмазкой, ставите их обратно и собираете все в обратном порядке

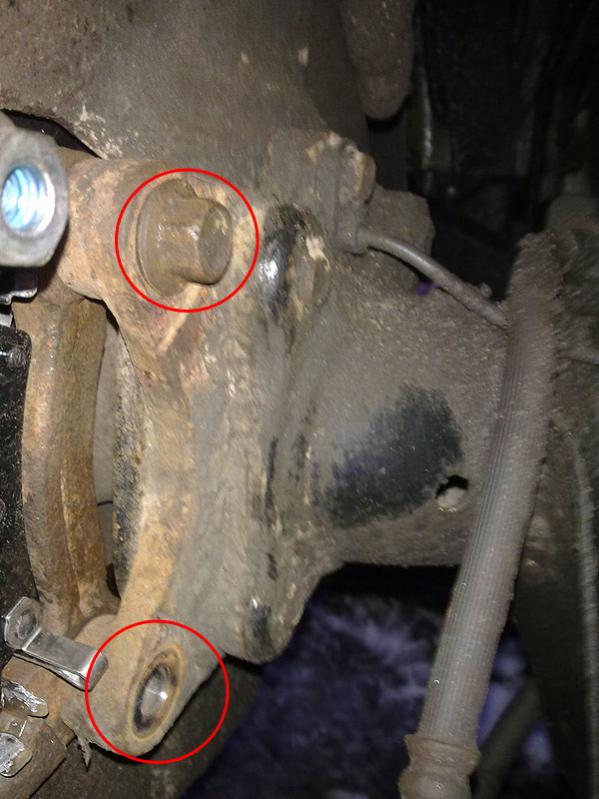

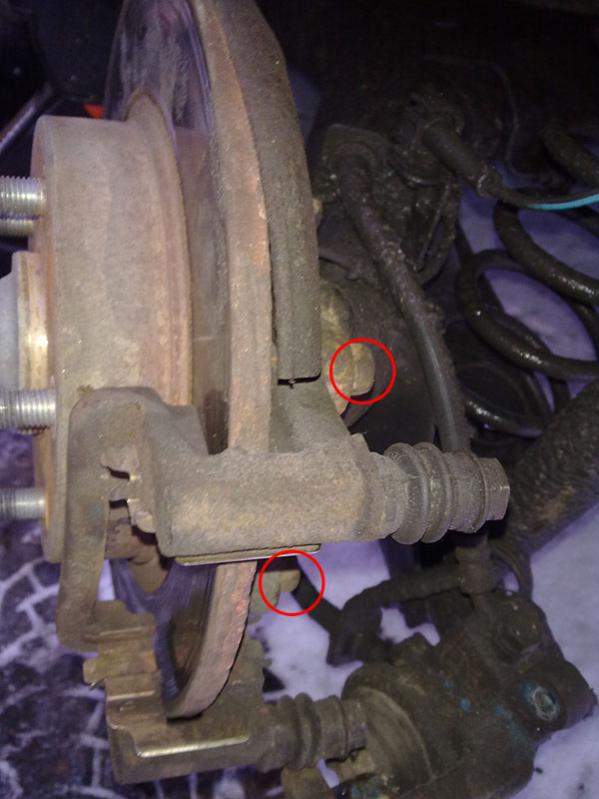

мы же продолжаем разбирать тачку )) откручиваете эти два винта (ключ 14)


у меня весь врепеж был на фиксирующей смазке поэтому пришлось немного попыхтеть чтобы его снять

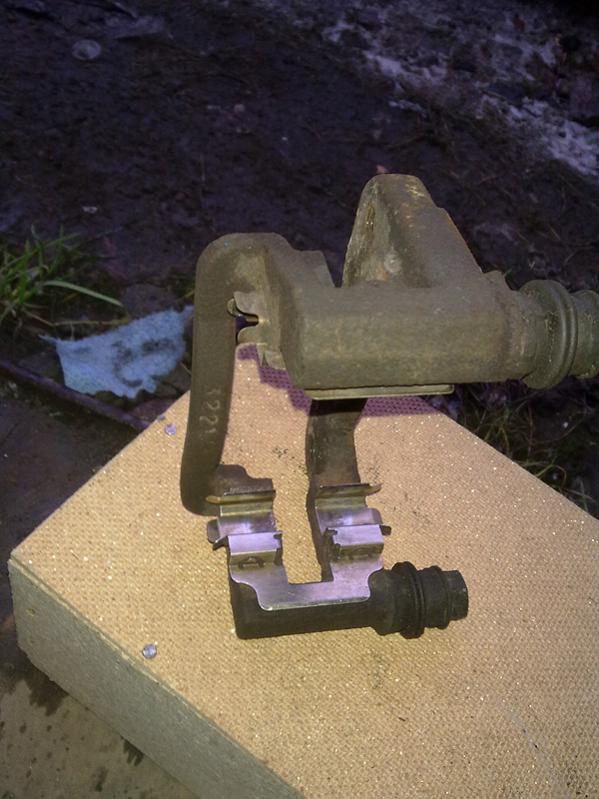

сняли рамку

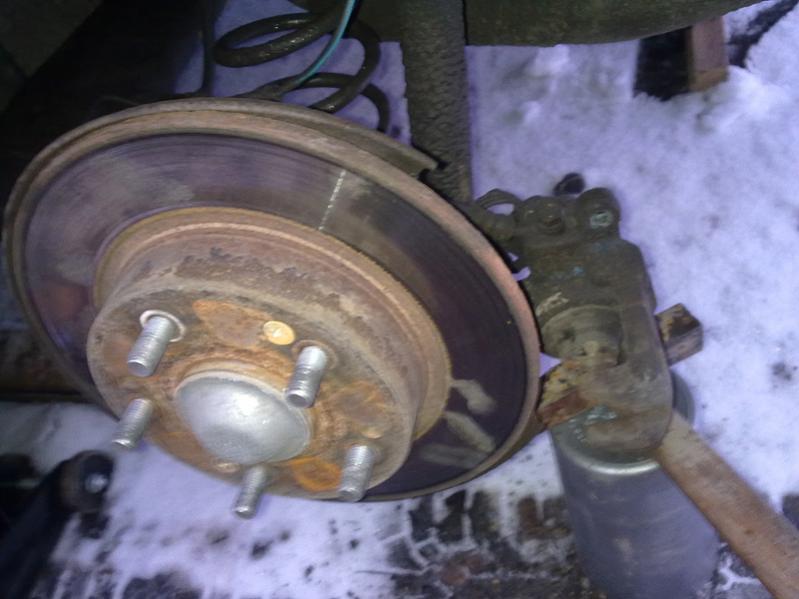

суппорт на что-нибудь лучше положить чтобы не болтался на трубках

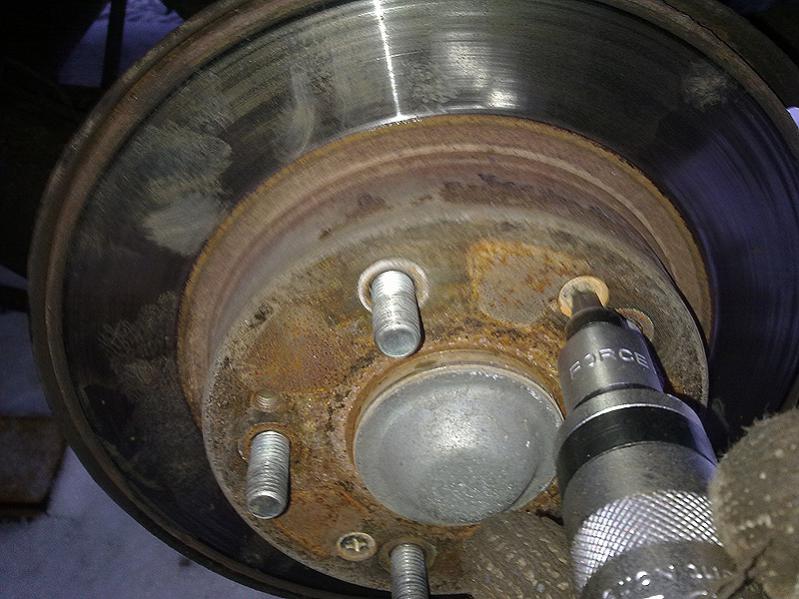

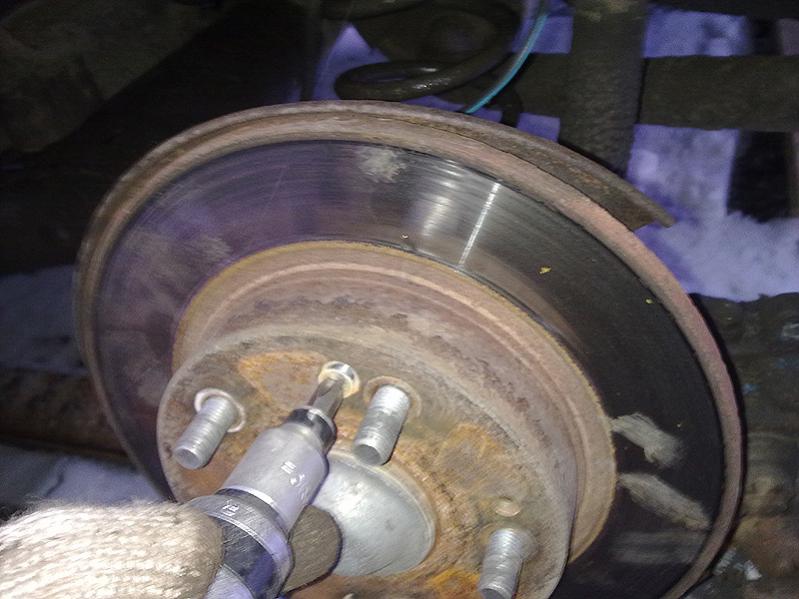

крутим ударной отверткой винты которые крепят диск. Винты по традиции на заводе вкручивали на фиксируюшей смазке. Без ударной отвертки эти два винта снять не получится.


пару ударов и пошло дело

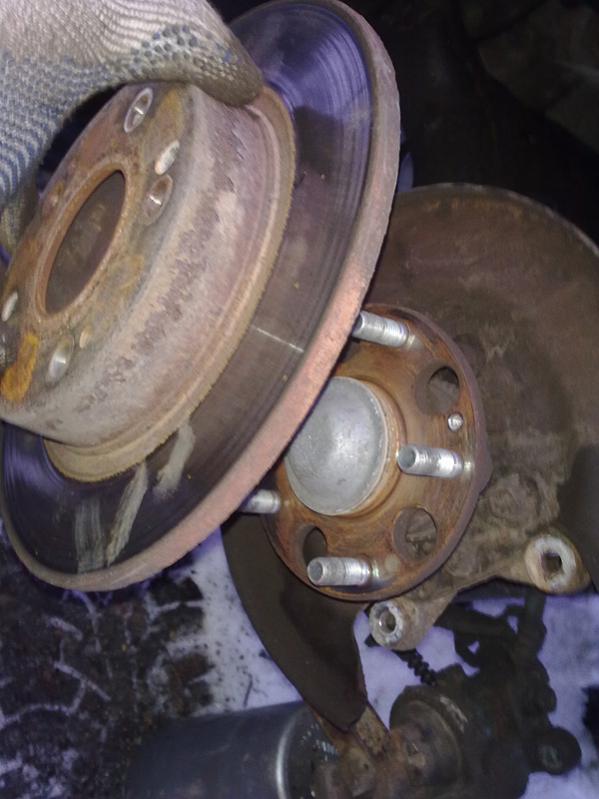

снимаем старый диск

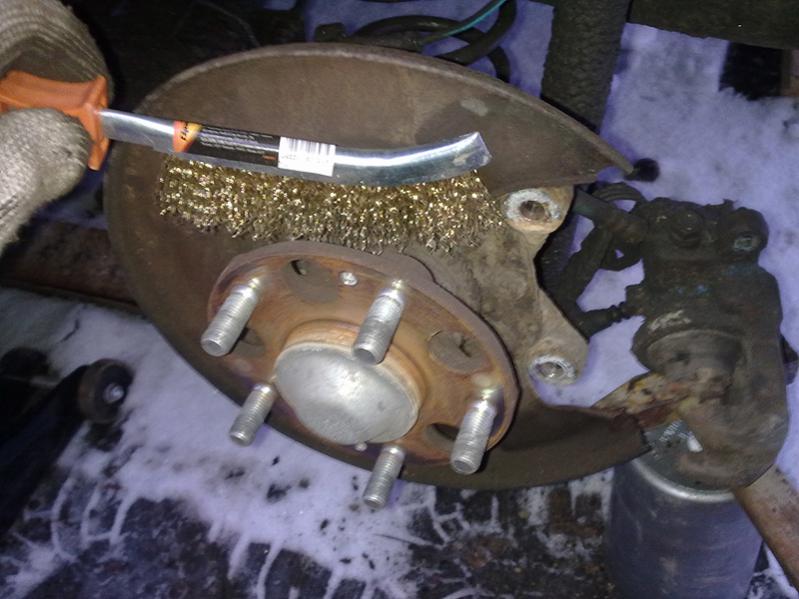

чистим все что можно почистить

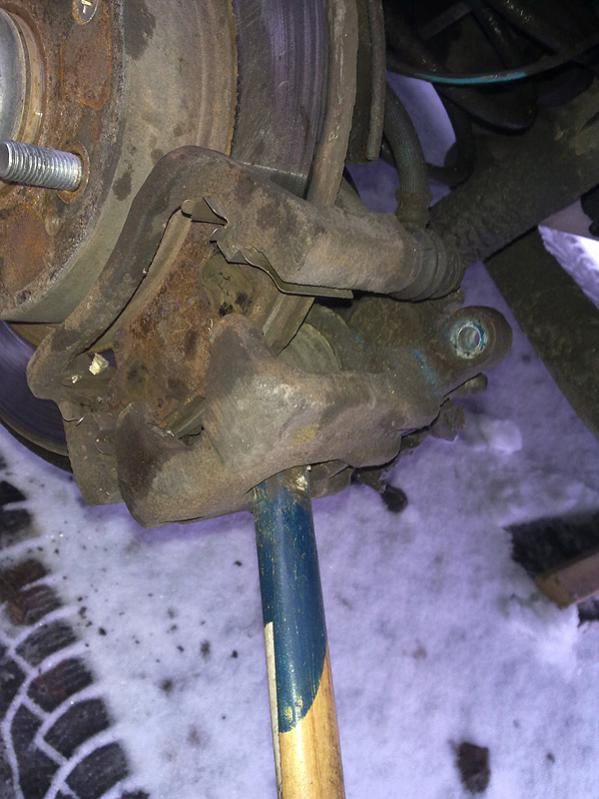

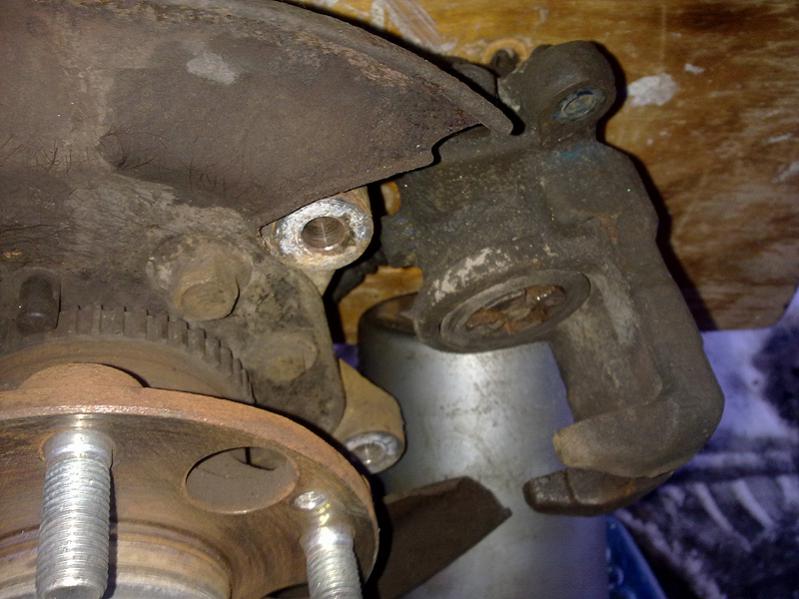

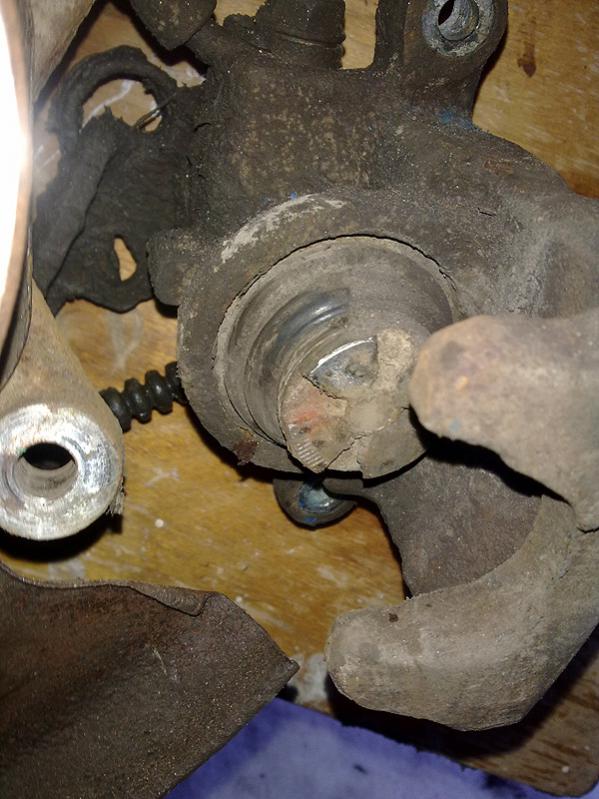

вот как выглядит проблема. ставим между стойкой и суппортом упор в виде доски

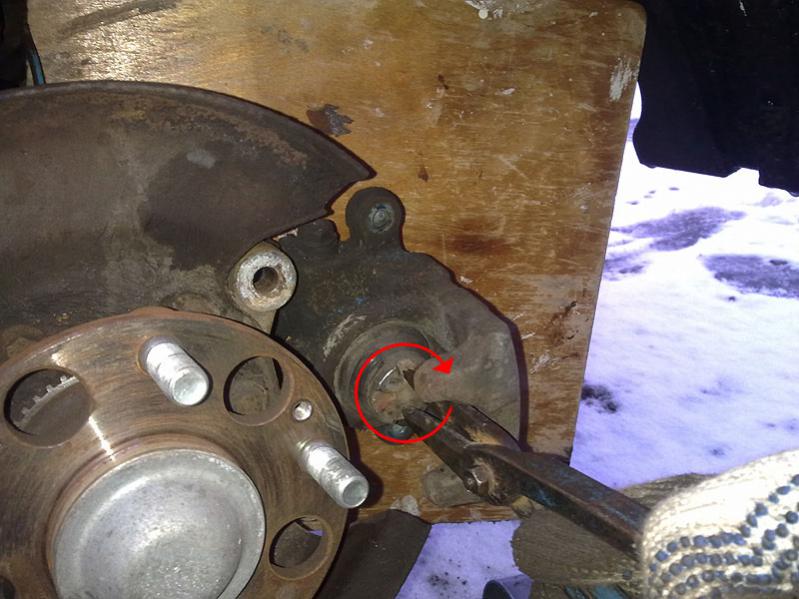

цилиндр нужно утопить заподлицо. Нужно давить и одновременно вкручивать его. Вот здесь и пригодились ножницы по металлу.

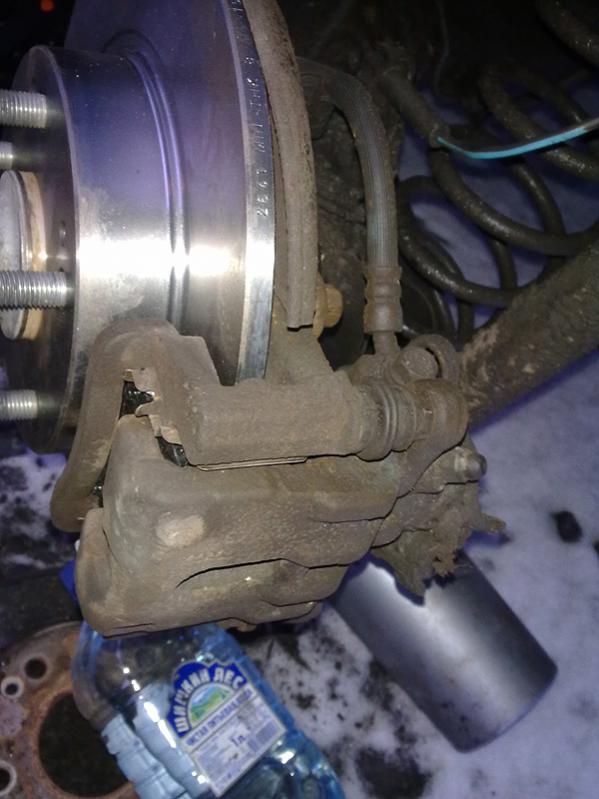

цилиндр утоплен

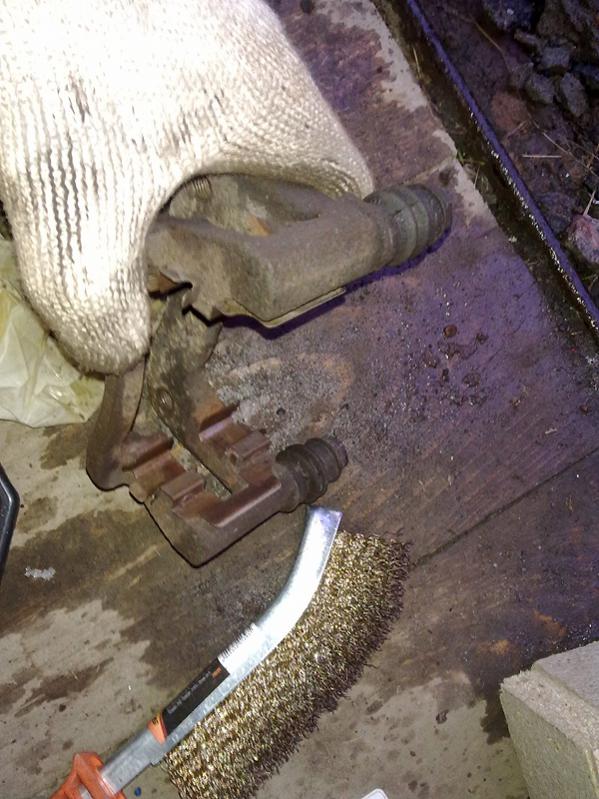

чистим направляющие колодок


готово

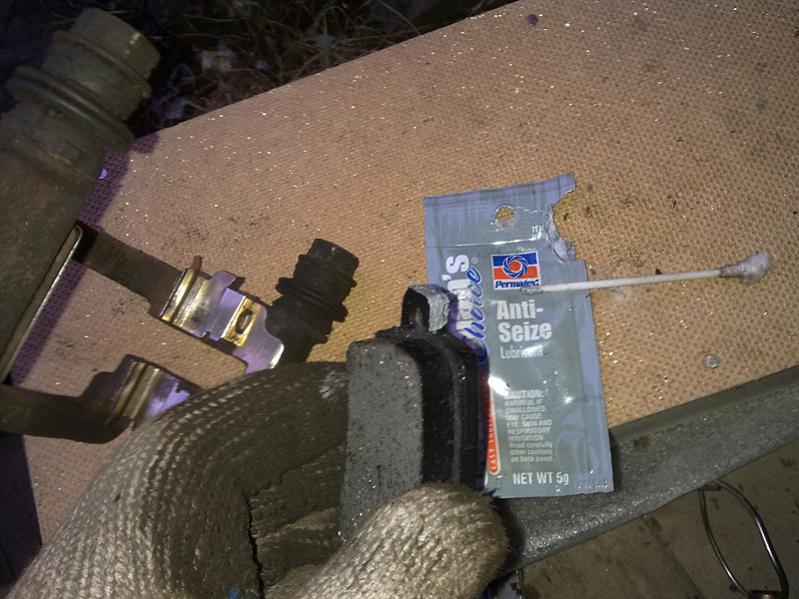

смазываем термосмазкой ушки колодок


собираем

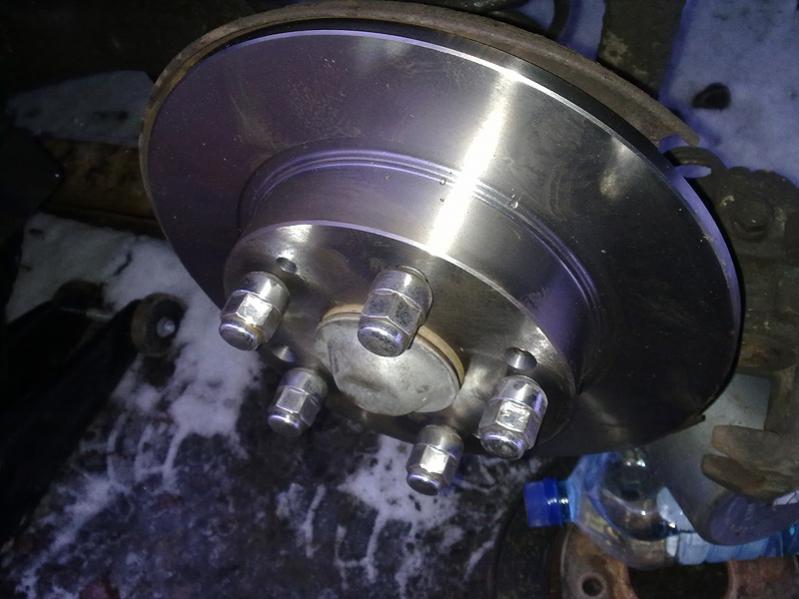

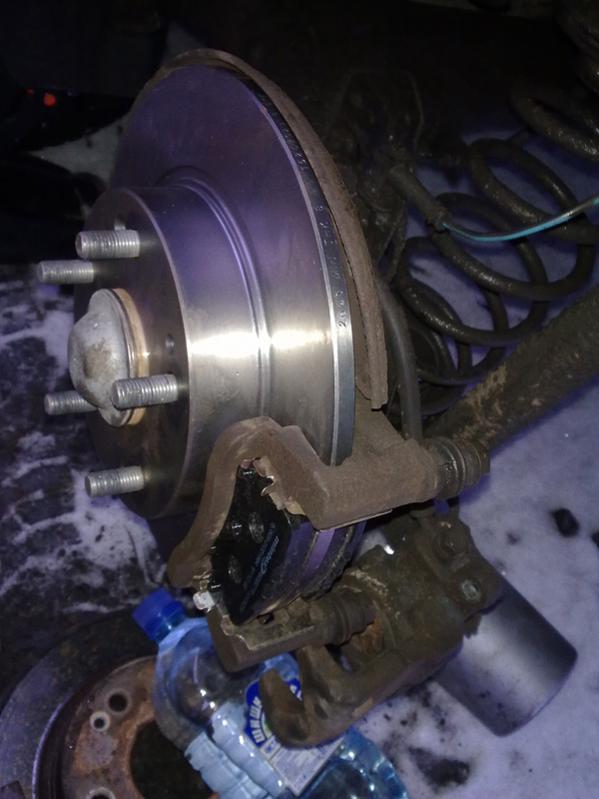

одеваем новый диск. Надевается новый диск с усилием. Я надевал его при помощи болтов закручивая их крест на крест понемногу

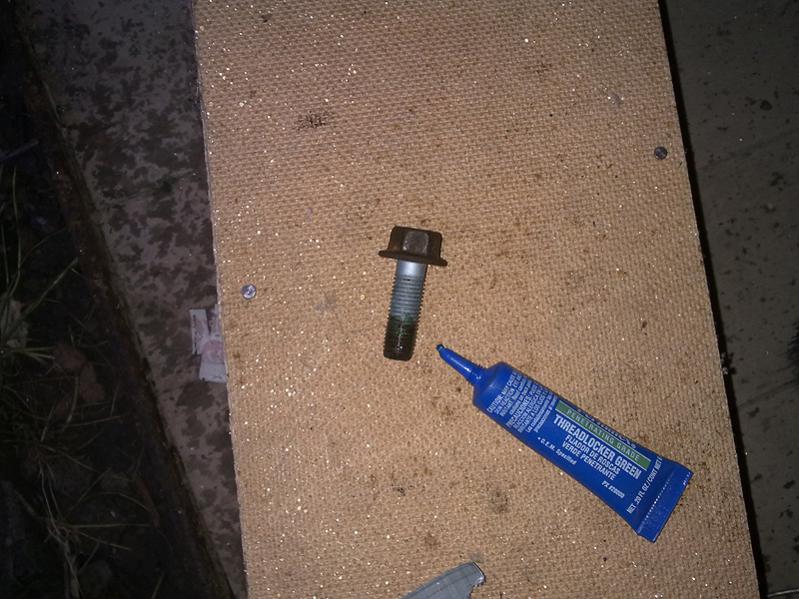

не забываем смазывать крепеж фиксирующей смазкой

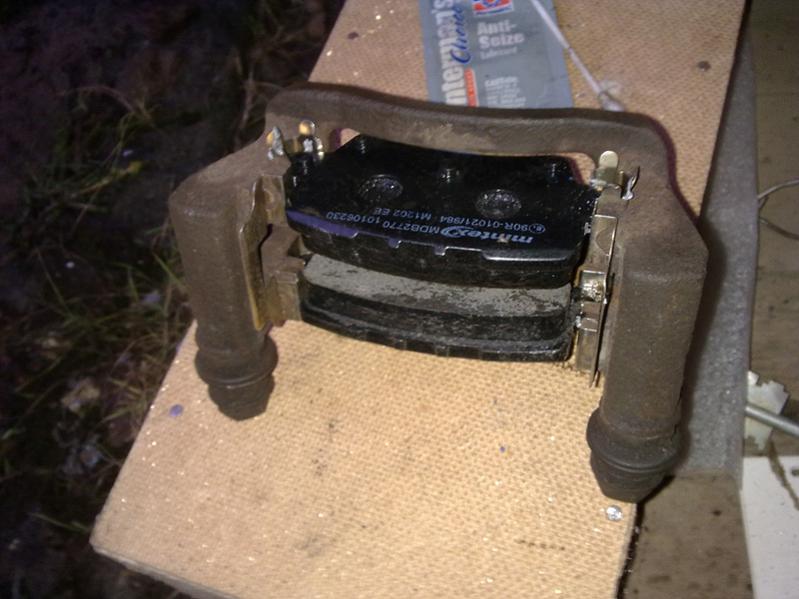

крепим рамку с колодками

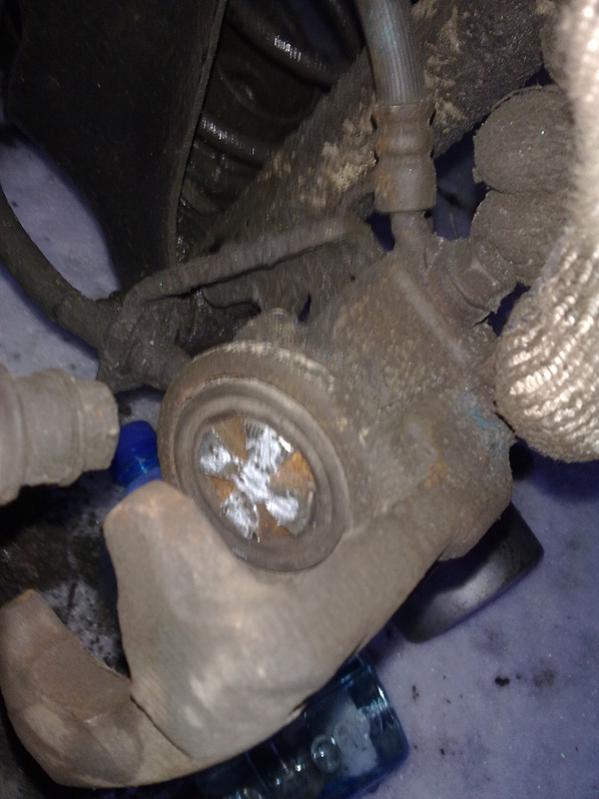

наносим термосмазку на тормозной цилиндр


надеваем суппорт


смазываем фиксирующей смазкой винты и крепим суппорт

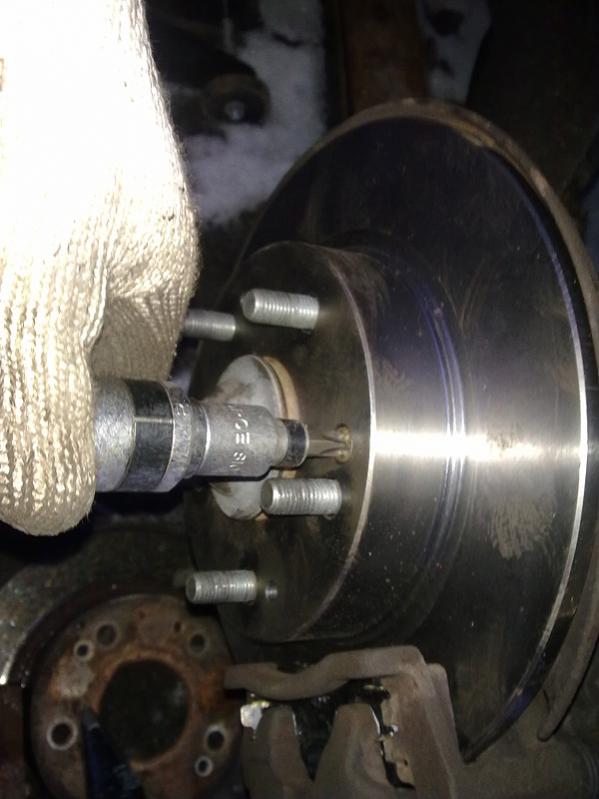

смазываем фиксирующей смазкой винты и крепим тормозной диск


надеваем колесо, закручиваем болты


опускаем машину


окончательно закрепляем болты



Повторяем процедуру с другой стороны.
Тормозные диски и колодки поменяны.

Отличный отчет !!! Молодец!
Скоро собираюсь менять , как раз пригодился.

Отлично дружище!!!=))

Поменял тоже колодки пробег 45000.
Проехал уже дето 2000км после замены , но до сих пор колодки не до конца прилегли к дискам , тоисть видно полоску дето в 7мм ржавчины на диске с одной стороны , на другой стороне полоска меньше дето 3мм, но была дето 1см сразу же после установки начиная с центра.
Как долго должны притираться колодки и было лы у кого то такое? Начинает мне это не нравится уже, почему колодка не прилегает полностью к диску. Диски были уже с небольшой выработкой дето по 2мм, может изза этого ?

П.С. Менял колодки сам , поставил новые пластины , ушки смазал все как в книжке написано.

Вскид прежде чем менять колодки оцените диск, но не с целью бежать в магазин и заказывать новый диск, а с целью его выработки. Если есть выработка хотя бы в 1 мм (кромки ) снимите диск и простейшей болгаркой с шлифовальным кругом аккуратно сточите эту кромку проворачивая диск, причём как внешнюю так и внутреннюю и тогда новые колодки прилипнут как к новому диску . Можно не париться с диском, а сточить кромки новых колодок (внешнюю и внутреннюю) и тогда колодки тоже займут свои места без зазоров. Направляющие тоже проверьте. Тормоза у Хонды рассчитаны на хозяйское заботливое обращение и как минимум на сезонную профилактику. Разве будет вам сервисмен зачищать вам их щёточкой. У самого сейчас стоит аппарат на колодках с целью обслуживания тормозов после приобретения. И как личная диагностика показала- левый трос не удалось оживить( с трудом рычагом протаскивается, а должен пропихиваться легко пальчиками) два пыльника рабочих (34мм) заменять , все колёсные цилиндры разработать, колодки приклеить, всё смазать..........такая работа по душе и по силам только хозяину.

Mutagen,
Спасибо! Завтра буду менять колодки. Долго не мог понять куда же эту термосмазку мазать )))))

Сообщение от McSik

Mutagen,
Спасибо! Завтра буду менять колодки. Долго не мог понять куда же эту термосмазку мазать )))))

а на картинке же все показано
на ушки колодок

---------- Сообщение добавлено 26.06.2012 в 20:36 ----------

Сообщение от КАЗАНТИП

ну СПАСИБО ТЕБЕ !!!!!!!!

ну рад что помог
сам искал инфу не нашел когда собрался менять, дай думаю может кому мой отчет сгодится
