схема точно такая же , дальний питается с одного провода, лампы между собой связаны, а у нас нет, чтоб заработало у нас надо перемкнуть плюсы ламп дальнего света.
кто-нибудь знает где это можно сделать наиболее аккуратно надежно и незаметно?
схема точно такая же , дальний питается с одного провода, лампы между собой связаны, а у нас нет, чтоб заработало у нас надо перемкнуть плюсы ламп дальнего света.
кто-нибудь знает где это можно сделать наиболее аккуратно надежно и незаметно?
по штатной схеме они замкнуты...и имеют общее реле включенияСообщение от evil_pinguin
а по факту что-то не так, отрезав - от левой лампы и подав на него 12 вольт (через лампу) я получил хухь, соответственно, замерив напругу между обрубком провода на лампе и плюсом аккума увидел 0.
т.е. либо два отдельных реле, либо диоды для защиты от самоделкиных в цепи.
Реализовал ДХО на туманках, отчет в соседней теме http://www.civic-club.ru/forum/showt...42#post2904142.
Как вариант этим реле можно включать реле для дальнего вполнакала по выше приведенным схемам.
Не нравится мне много реле городить. Реле ведь оно для коммутации больших токов, а логику надо электроникой делать. Будет хоть и колхоз, но в ЯПском духе.

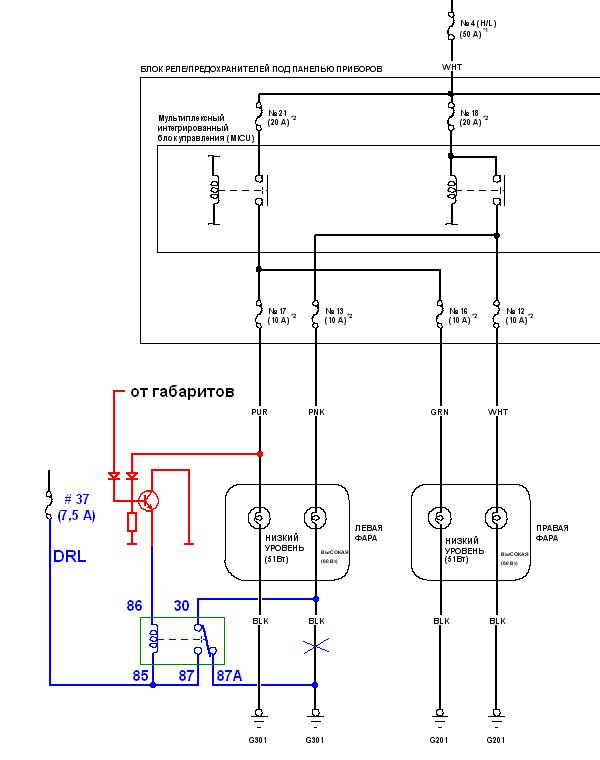

Долго думал, как гасить DRL при включении габаритов и т.п. Придумал (элемент ИЛИ реализуется на диодах, НЕ - на транзисторе, И - прямо на реле). Это вариант с дальним в пол-накала. Критикуйте, я в электронике слабоват, мог и наерундить...
читайте тему.
я уже приводил схему с одним реле, которая в нормальнозамкнутом состоянии реализует схему "в полнакала" а при появлении тока на габаритах включает стандартную схему дальнего, минус схемы в невозможности поморгать дальним без предварительного включения габаритов, решается добавлением к управляющему контакту сигнал с ближнего через диод.
а если вы еще и внимательно прочтете тему, то увидите что схема мной опробована и она не работает, надо замыкать плюсы ламп дальнего света, а без этого вышел облом.
Это минус Вашей схемы. А в моей мигать можно (не в последней, с транзистором, а в самой первой). Пока между лампами 6 вольт реле DRL удерживается замкнутым, а когда туда попадает 12 вольт от реле дальнего, реле DRL отпускает, возвращая землю на место. И мигание проходит уже в штатном режиме.
Ох и нифига себе... Я в злой умысел (типа диодов) верю с трудом, в отдельное для каждой лампы реле - тоже. Остается какая-нибудь нескладушка типа перегоревшего предохранителя на одной из веток. Надеюсь, такая возможность была проверена и исключена?
ну разумеется, обе фары ведь включаются.
схема не заработала даже при соединенных предохранителях левой и правой фар, надо искать реле включения фар дальнего света.
Гражданин, ты сделал? заработало? если что, хочу подъехать поглядеть
Нет, еще не сделал. Схема в стадии доработки.
И еще есть очень большое НО.
У меня не Honda. А Mitsubishi Lancer 9
На ваш форум попал в поисках именно схемы включения DRL.
