Подсветка внутренних ручек

нехилый план Удачи в доводке

Как ты подключал к кнопке стеклоподъемника?

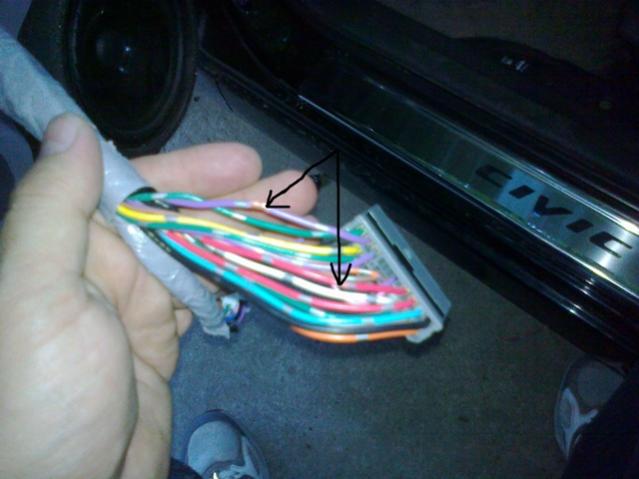

там на фото показано стрелками на водительской двери. Цвет проводов на других тот же

а я правильно понял они работают когда включаешь подсветку приборов?

---------- Сообщение добавлено в 10:08 ---------- Предыдущее сообщение добавлено в 10:04 ----------

http://www.civic-club.ru/forum/attac...6&d=1276855276

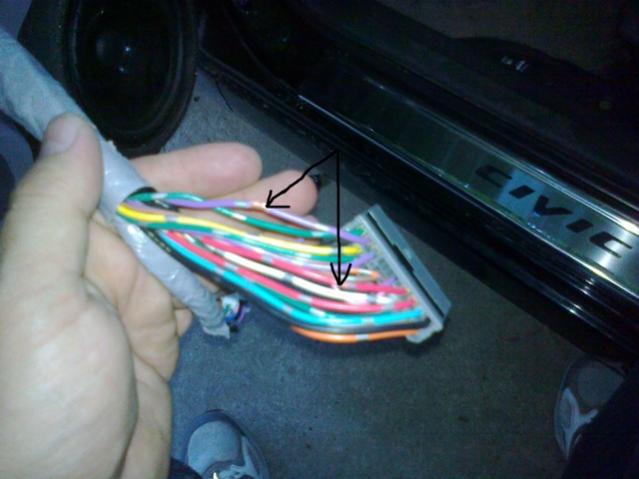

и еще вопрос тут вторая стрелка указывает на былей или красный провод=)???

---------- Сообщение добавлено в 10:13 ---------- Предыдущее сообщение добавлено в 10:08 ----------

ну и еще один вопрос=) а то я тупой какой то==)))) как определить полярность диодов? мне сказали это играет роль. Я просто ни разу с ними не сталкивался=(

---------- Сообщение добавлено в 10:14 ---------- Предыдущее сообщение добавлено в 10:13 ----------

заранее спасибо=)

Да, работают при включении габаритов. Провод красный. Проверяй просто когда соединяешь, в каком то положении горит а в каком то нет. В общем методом тыка

Блин я что то видимо замкнул=((( и стеклоподъемник перестал работать=((( что это может быть? Он сгорел? а к тем проводам я подсоеденил а подсветка не работает=(((

Сообщение от ilusha1789

.... Он сгорел? ....

смотри предохранители: 26-водительской двери, 30 - пассажирской, 32 и 33 - задние (правый и левый соответственно).... Не забудь включить зажигание . Для того, чтобы вычислить провода, существует контрольная лампочка. Чтобы найти "+" тыкаешь один конец лампы на корпус авто и включаешь-выключаешь габариты, так поочерёдно прозваниваешь все провода вторым концом лампочки, тот на котором лампа гаснет-загорается при включении/выключении габаритов будет искомый "+". Чтобы найти провод от концевика двери - один конец лампочки оставляешь на найденном "+" , который идёт от габаритов, вторым ищешь провод переставляя поочерёдно по всем проводам и нажимая при этом на концевик. Тот, на котором гаснет-загорается лампочка, и будет искомый "-" .

---------- Сообщение добавлено в 22:28 ---------- Предыдущее сообщение добавлено в 22:08 ----------

ВО МЛИН... МАМУ ПОПУТАЛ... ЭТ Я ПРО ПОДСВЕТКУ ПРИ ОТКРЫВАНИИ ДВЕРЕЙ НАКАЛЯКАЛ ну всё равно... стирать не буду... мож пригодится... пора спать ложиться Во всяком случае плюс всё равно так только и найдёшь, если сомнения берут... а минус легче найти.

Сообщение от ilusha1789

..... как определить полярность диодов? мне сказали это играет роль. Я просто ни разу с ними не сталкивался...

мало того, что нужно определить полярность, требуется туда ещё и резистор воткнуть, чтоб диод не сгорел. Резюк припаивается к плюсовому выводу светодиода (длинная ножка) http://www.casemods.ru/services/raschet_rezistora.html . На 10 - 15 кОм SMD резистора хватит. Если светодиод - SMD, то полярность можно проверить тестером - омметром. В одну сторону диод пропускает напругу, в другую - нет. У Яндекса поспрашай. На этот счёт инфы у него - порядком...

ciiViic,
Спасибо тебе большое завтра буду менять предохранитель и буду искать плюс и минус подсветки=)))) Блин хорошо когда есть умные люди которые подскажют=))))) Еще раз спасибо=)

---------- Сообщение добавлено в 21:32 ---------- Предыдущее сообщение добавлено в 21:29 ----------

Спасибо=) А ты случаем про вежливую подсветку не знаешь?

Сообщение от ilusha1789

ciiViic,
Спасибо тебе большое завтра буду менять предохранитель и буду искать плюс и минус подсветки=)))) Блин хорошо когда есть умные люди которые подскажют=))))) Еще раз спасибо=)

было бы за что, тут большого ума не надо, просто полазь по нэту - поинтересуйся, почитай...
про вежливую - не лазил пока... там типа электронного рэле задержки стоИт. Здесь 13-ый пост почитай, типа того контроллера у нас в машине и стоИт, только он наверное в "мозгах" спрятан.

ciiViic, и от меня тебе спасибо. Не умею блин толково объяснять.
