ПТФ DEPO. Альтернативная схема подключения. Отчёт.

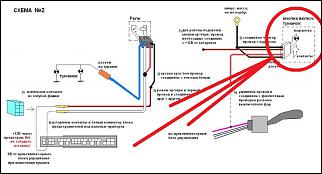

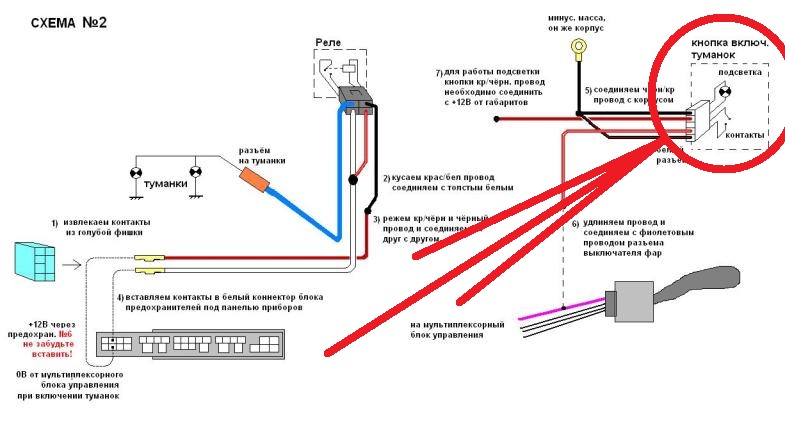

Читай первый пост и делай по схеме 2, если хочешь, чтоб контролька на панели горела. Третья фотка - блок предохранителей, куда подключаться, четвёртая- фиолетовый провод на штекере подрулевого переключателя. Схема №1 - подключение без контрольки на панели.

У меня кнопка!не подрулевой

смотри схему внимательнее!!! там к проводу подключается для того, чтобы на панели загоралась контрольная лампа при включении ПТФ, а включается ПТФ с кнопки.

заработали фотки на первой странице)Спасибо))

---------- Сообщение добавлено 27.01.2015 в 20:34 ----------

А под приборной панелью,где предохранители,легко снимается защитный кожух и кожух под рулём?

---------- Сообщение добавлено 27.01.2015 в 20:44 ----------

Сообщение от Soroka

заработали фотки на первой странице)Спасибо))

---------- Сообщение добавлено 27.01.2015 в 20:34 ----------

А под приборной панелью,где предохранители,легко снимается защитный кожух и кожух под рулём?

---------- Сообщение добавлено 27.01.2015 в 20:44 ----------

да, черная крышка на 2х клипсах и не забудь перед выдёргиванием повернуть закрывашку, а кожух просто резко дёргай клипсы надёжные раз 15 уже отдирал её))

на руле аккуратно! я сломал защёлки, сейчас езжу с неплотно закрытыми половинками http://omanual.ru/Honda/Civic-4D/8/R...073KDRT00.HTML а снизу, как вышесказано, можно дёргать смело, начиная снизу по углам... с винтами на рулевой колонке немного попоеб...ся, когда собирать будешь... не сразу они попадают на место

---------- Сообщение добавлено 28.01.2015 в 08:32 ----------

Сообщение от Soroka

заработали фотки на первой странице.....

я так понял проблема была на файлообменнике, вчера там ни одна фотка из каталога топикстартера не открывалась.
на нижних двух фотках: "припарковался на ТО" http://photo.qip.ru/users/segafom/96250248/?page=2

Всем доброе утро, ставил я птф и отписывался с благодарностью на 6-й стр, Но теперь произошло следующее. В один из прекрасных дней птф взяли да и отключились. Не первую неделю и даже не месяц не могу понять что и где. Реле живое, т.к. если замкнуть массу на нём то птф загораются. Кнопка тоже показывает на приборке, что птф включены, но реле не счёлкает. На прямую кнопку тоже пытались замкнуть но ничего. замыкали при помощи бонального тестора (лампочки). подскажите что может быть.

Почитай тему с 14-го поста, это 100% кнопка. Перемкни контакты на штекере кнопки "напрямую" проводом... только не попутай провод, который идёт от габаритов - сгорит предохранитель. Габаритный провод можно вычислить контролькой.

А такую же кнопку реально ли намутить и где?
А в 14 посте реле то щёлкает при нажатии на кнопку, а у меня нет

Кнопку разобрать можно и доработать.
