ПТФ DEPO. Альтернативная схема подключения. Отчёт.

Fom@, спасибо за схемы!!!!!!!!

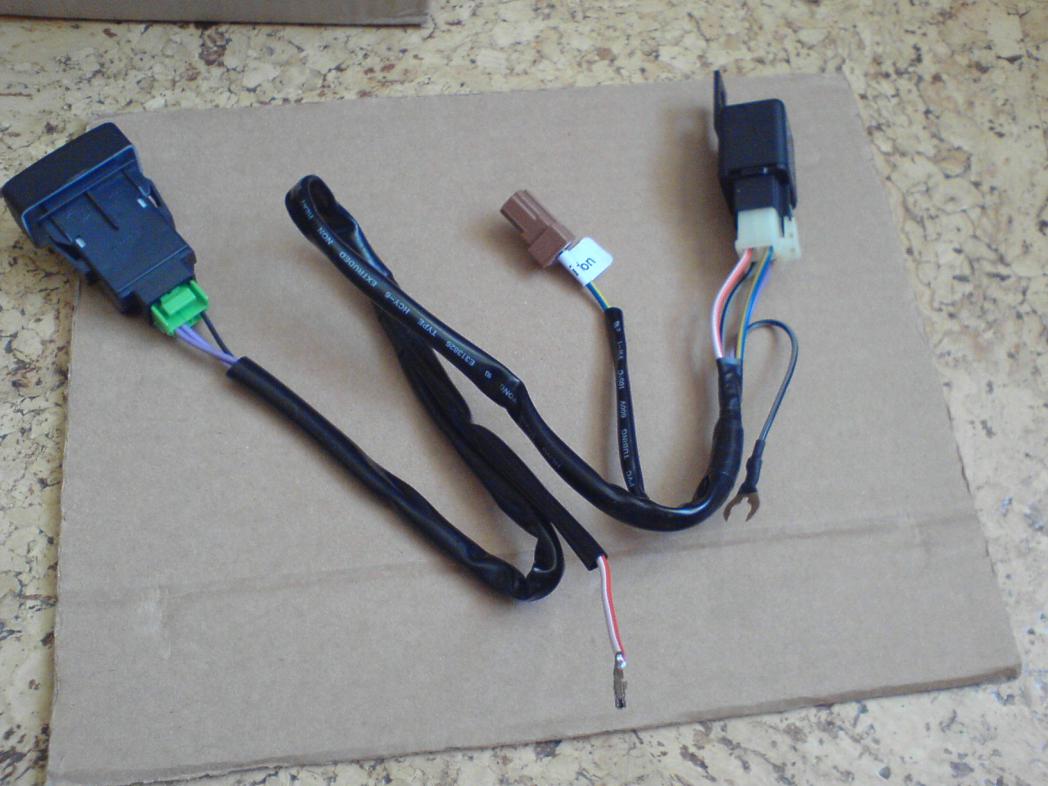

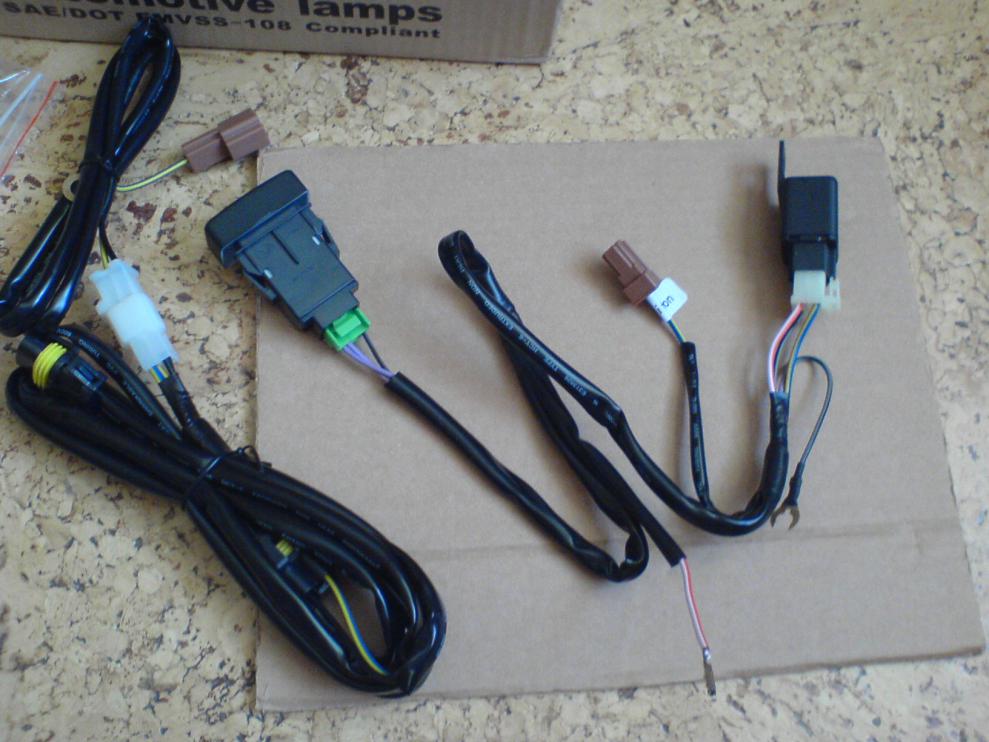

Взял комплект ДЭПО 09, инструкции не оказалось, распечатал инструкции для установки оригинального комплекта и понеслась В результате, остановился пока на первой схеме, и то ей был очень рад, тк только с ней удалось всё прально подсоединить.

Схему 2, сделаю чуть позже

Знатоки, подскажите плиз, есть проводка еще одного неоригинального комплекта (инструкцию похоже все китайцы не делают), там только один провод (красно-белый), как вы думаете куда его кидать и какова схема?

Интуитивно думаю, что его нужно кинуть на +12 габаритов но могу ошибаться

Думаю, это действительно питание подсветки кнопки.

Друзья, подскажите, при таком подключении ПТФ будут гореть только когда включены габариты?

Сообщение от Ardzhan

.....ПТФ будут гореть только когда включены габариты..

так точно, делается по такой схеме только из-за того, чтоб на панели лампочка загоралась

ciiViic,
понятно, тогда получается обе схемы обеспечивают включение туманок ТОЛЬКО при включенных габаритах, т.к. при первой схеме питание на управляющий контакт реле берется с габаритов. На днях прийдут мои туманки, хочу включать их при положении ключа IG2 (заведенный двигатель), не привязываясь к габаритам, чтобы работало наподобие DRL. В принципе в голове схема сформировалась, как сделаю - постараюсь отписаться.

для ДРэЛок нужно на релюшку тянуть "плюс" от зажигания.

ciiViic,
это один из вариантов. Я думаю, что питание на силовом разъеме появляется при включении зажигания, по идее можно с него провод кинуть без релюхи.

я тут пытался сделать парню http://www.civic-club.ru/forum/showthread.php?t=87328 чтоб туманки работали не зависимо.... у тебя DEPO придут?... с ними легче замутить...

ciiViic,
депо, я думаю обойдусь выкидыванием кнопки и релюхи. "+" возьму с 27 предохранителя, думаю, что на нем напруга появляется при зажигании. Выключать ПТФ при включении ближнего не буду.
