ПТФ DEPO. Альтернативная схема подключения. Отчёт.

Релюха обязательна, т.к. проводка на предохранителях слабенькая и напрямую к птф подсоединять не рекомендуемо. Нужно сделать так: подцепить от блока предохранителей к релюхе толстый (можно постоянный) "+" , потом подцепить от ПТФ провод, потом уже можно использовать и тонкий "+" от зажигания на катушку релюхи, и минус постоянный (без кнопки, как ты хочешь) тоже на катушку релюхи.

ciiViic,
как вариант...

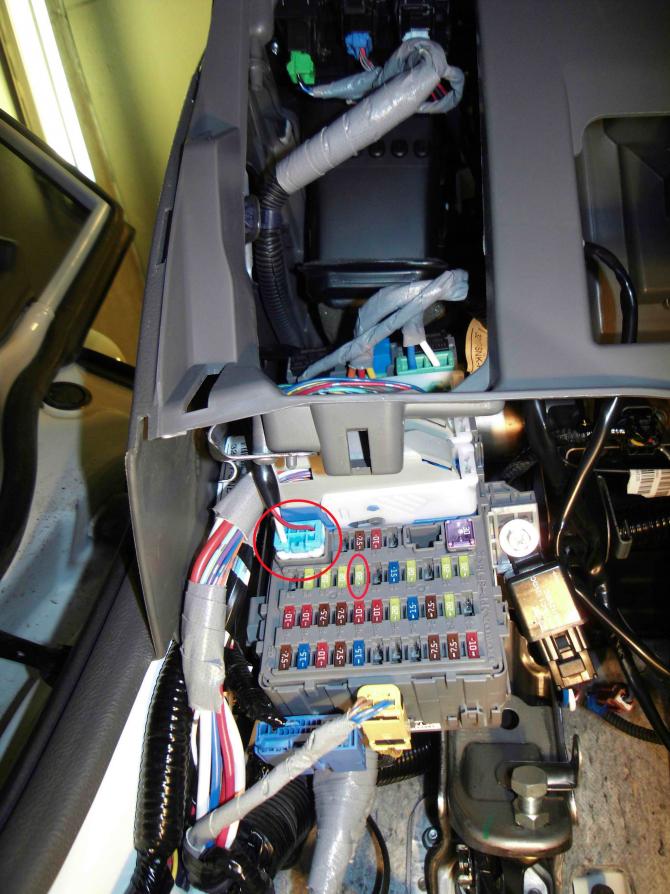

просто ты меня наверное не совсем понял, я "+" для силовой цепи не собираюсь брать с замка зажигания... Смотри, на первой картинке, есть синяя фишка, которая втыкается в разъем доп. оборудования.

На ней есть контакт (+) с белым проводом (силовой), который после силового контура реле выходит синим. Вот я хочу белый с синим напрямую соединить, без реле и кнопки. Я так понял, что проводка там на такие токи рассчитана, т.к. в 27 гнездо ставится предохранитель на 20А, я очень подозреваю, что он и отвечает за силовой провод. При вытащенном предохранителе на этом контакте питания нет.
Питалово на этом разъеме с очень большой вероятностью появляется на включенном зажигании при наличии предохранителя. Короче проверю - отпишусь.


вот сам разъем, куда втыкаются ПТФ депо

http://www.civic-club.ru/forum/showp...33&postcount=9

вот у человека воткнута фишка:
http://www.civic-club.ru/forum/showp...9&postcount=53


Силовой штекер для туманок (под GND который) дает "+" через 27 предохранитель. Ничего там не погорит, т.к. туманки на него в любом случае вешаются... Вопрос только в каком случае на нем появляется плюс... Вообщем есть поле для деятельности. =)

всем вечер добрый! форумчане подскажите кто знает, при установке деповских птф с заводкой на подрулевой переключатель с функцией птф (купил отдельно) что требуется дополнительно(проводка и т д). и ещё будет ли гореть значок птф? заранее благодарен

Сообщение от русик73

всем вечер добрый! форумчане подскажите кто знает, при установке деповских птф с заводкой на подрулевой переключатель с функцией птф (купил отдельно) что требуется дополнительно(проводка и т д). и ещё будет ли гореть значок птф? заранее благодарен

Такой же вопрос, фары и перключатель купил вместе с лампами КОИТО, правда не ожидал, что лампы идут H11

Деповскую проводку нужно немного переделать, как в первом посте Fom@ схема №2 часть схемы (только левую часть, там где реле) . Иконка на приборке будет светится.

Сообщение от Ardzhan

......Вот я хочу белый с синим напрямую соединить, без реле и кнопки. ..... я очень подозреваю, что он и отвечает за силовой провод.

он и есть силовой (см. схемку пост №1).... просто без релюхи такие вещи не делаются, я б реле всё-таки поставил (включаешь зажигание - реле сработало - загорелись туманки)....

Сообщение от Ardzhan

....Вопрос только в каком случае на нем появляется плюс...

скорее всего при повороте ключа в первое положение, тогда полюбому реле ставить надо...

подскажите как правильно обозначается синяя фишка по доп. оборудование, и где ее можно приобрести?

Други, подскажите еще маленько...

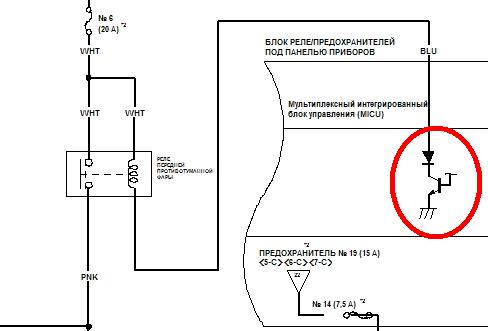

Насколько я понимаю, релюхи обозначенной на этом изображении в штатной проводке нет? Грубо говоря, если я буду подключать по штатной схеме, то сначала идет предохранитель №6, потом разъем блока управления, потом провод (уже из комплекта) на который я навешиваю реле?

Сообщение от Ardzhan

...Насколько я понимаю, релюхи обозначенной на этом изображении в штатной проводке нет? Грубо говоря, если я буду подключать по штатной схеме, то сначала идет предохранитель №6, потом разъем блока управления, потом провод (уже из комплекта) на который я навешиваю реле?

Релюхи нет и, возможно даже провода нет... Если будешь подключать от 6-го предохранителя, то будешь подключаться напрямую к нему... без всяких блоков... В блоке обрабатывается информация, котораяя идёт от габаритов, переключателя ПТФ на руле... Единственное, чтоб плюс на 6-ом предохранителе был независимо от габаритов.

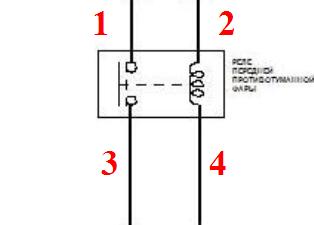

Если хочешь сделать от предохранителя №6, то нужно вычислить на блоке предохранителей провод (штатный, белого цвета), или место (оно может быть пустое, без провода) который идет на реле ПТФ (штатного, которого нет). Если нашёл, цепляешь от него на контакт 1 или 3 реле (допустим 1).... провод около педали сцепы (на ПТФ) к контакту 3 реле,.... на контакт 2 подаёшь "+" от зажигания (с любого провода, находящегося на блоке предохранителей, при включении зажигания на котором появляется "+" и на контакт 4 - постоянная земля. Если будешь цеплять от розетки аксессуаров (от 27 предохранителя) то вешаешь на реле всё аналогично... Проверь, перед тем, как начинать всё это действо, "+" на концах проводов от 27 предохранителя или от 6 предохранителя (в зависимости от какого будешь подключать). Если там плюс появляется только при включении габаритов, то плюс нужно брать от любого другого предохранителя в 20 А, на котором появляется при повороте ключа в любое положение.

всем привет! вчера поставил птф(депо) с заменой левого подрулевого переключателя. теперь работает с ручки и значок горит. ставил клубень Рома ака galantnii civic.делов на полчаса, с кнопки тоже работает с значком индикатора. Роме респект.
