Перегорела подсветка кнопок!

Сообщение от Dmitriy_

ciiViic, климат то разбирается, да и другие части тоже. но магнитола видимо особенная

я ж как-то разобрал при чём разбирается оно всё как обычная магнитола, плата отдельно, привод отдельно... плата подсветки отдельно.... ну блин.. этож не терминатор со второй части.. фотки нада? валяется у меня эта альпайнавская приблуда без дела по запчастям....

ciiViic, да да фотки давай)

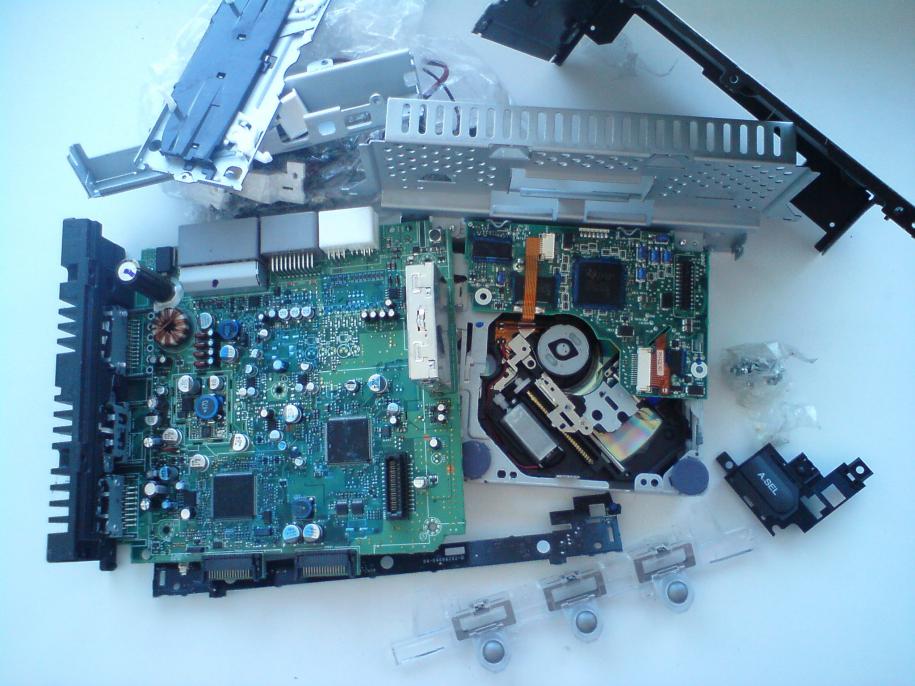

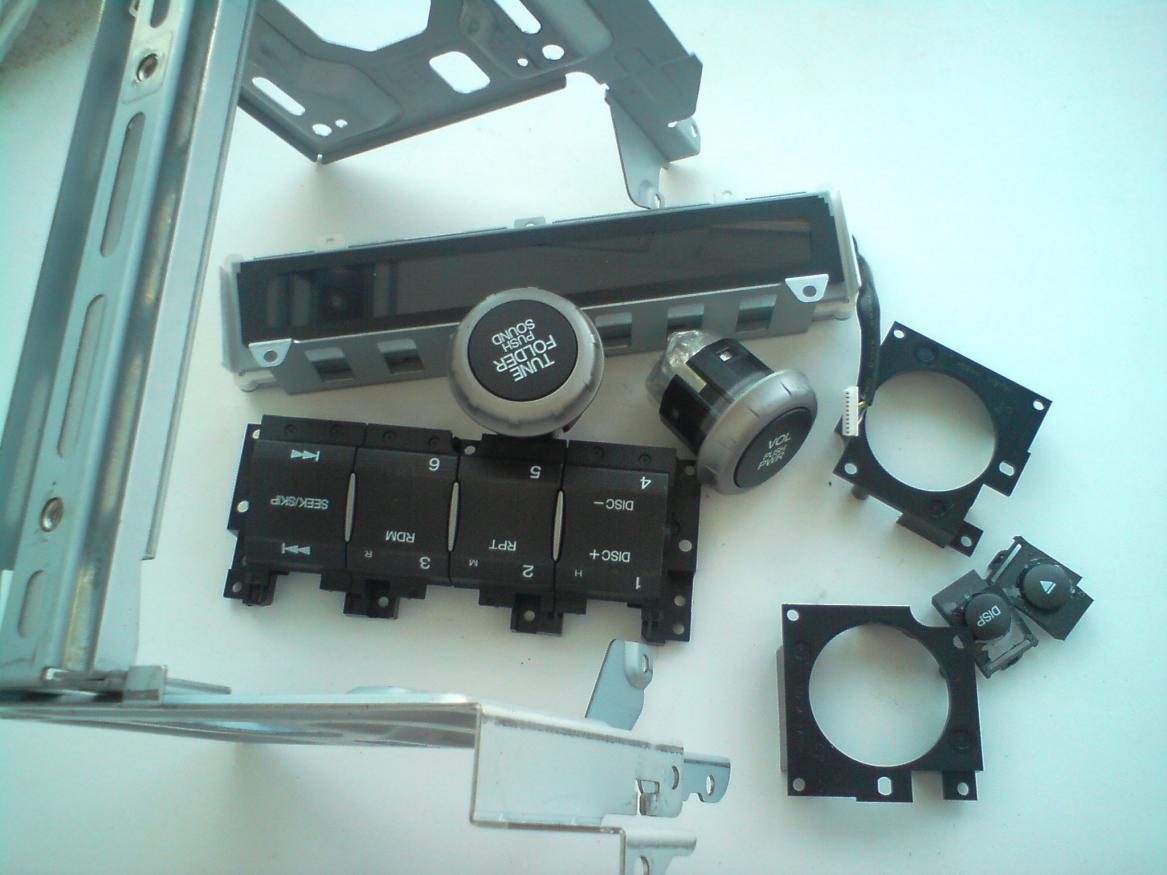

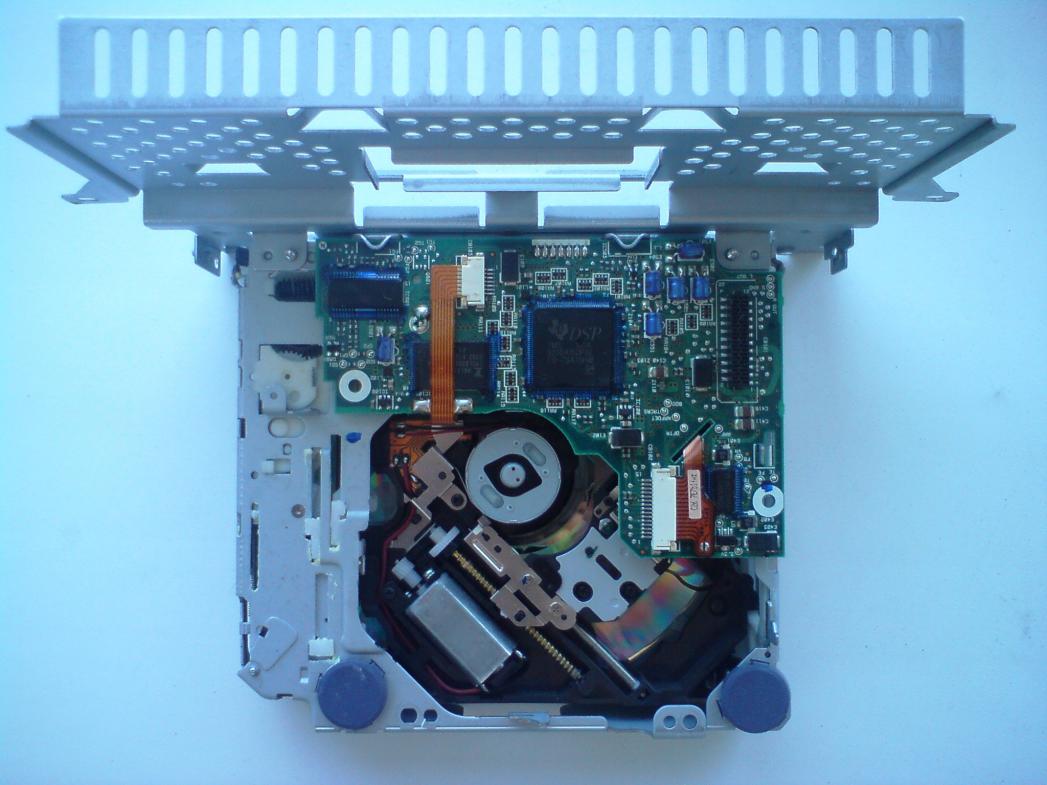

Сама плата http://www.civic-club.ru/forum/showp...&postcount=102 , дома куда-то закинул - не нашёл, а остальные запцацки (магнитола с одним CD )
вот :

Сообщение от Ivanich

Перегорела подсветка конопок. с начала обогрева заднего стекла, а теперь еще и обдува переднего и забор воздуха снаружи. Днем не видно, но ночью убого смотриться. Что делать это гарантия? Как можно самому сделать? Что посоветуете???

Ага,есть такое горе!Причина-китайкие лампочки,сам разбирал знаю!Решение:1)Просто легонечко постучать по пульту отопителя(временная мера,нолично мне помогла)2)Если ручки под то заточены,надо снять всю переднюю аппаратуру(музыку)с ней вместе снимается о отопитель,снять нижнюю крышку отопителя,там 5-6 лампочек под синими колпачкими,витаскиваешь лампочку с патроном,снимаешь колпачек,вытаскиваешь лампочку,ставишь новую и соьирать!3)Обраитться к диллеру

[QUOTE=John2002;3433042]задавай конкретный вопрос, на 30 странице я написал как отремонтировать, а как снять саму магнитолу тут уже писали[COLOR="Silver"]

Можно заменить предохранитель на новый или только перемычку паять?

[QUOTE=superbuper886;3437511]

Сообщение от John2002

задавай конкретный вопрос, на 30 странице я написал как отремонтировать, а как снять саму магнитолу тут уже писали[COLOR="Silver"]

Можно заменить предохранитель на новый или только перемычку паять?

можешь и на новый заменить, но параметры его не известны, тык что лучше впаять перемычку, так как он там нафиг не нужен по сути
вообще эта деталь больше похожа на резистор с очень маленьким сопротивлением, т.к буква S обозначает множитель 0,01 скорей всего это он и есть, а их часто впаивают в плату вместо перемычек так что впаивай перемычку и не грей голову

Если у кого кнопки затерлись или панель перегорела то есть у меня http://www.civic-club.ru/forum/showthread.php?t=91346

[QUOTE=John2002;3438011]

Сообщение от superbuper886

можешь и на новый заменить, но параметры его не известны, тык что лучше впаять перемычку, так как он там нафиг не нужен по сути
вообще эта деталь больше похожа на резистор с очень маленьким сопротивлением, т.к буква S обозначает множитель 0,01 скорей всего это он и есть, а их часто впаивают в плату вместо перемычек так что впаивай перемычку и не грей голову

Обычно в качестве перемычки используют резистор 0 Ом. На нем один нолик и красуется. Просто так детали не перегорают. Если просто заменить перемычкой, то вполне могут в дальнейшем перегореть другие, более важные детали.
Можете маркировку этой детали выложить?
А то вариантов много.
Судя по фотке - это импульсный источник питания.
Если это предохранитель то лучше заменить на такой же. Но обычно предохранители красят в зеленые или синие цвета, хотя бывают и черные как резисторы.
Если это резистор с малым сопротивлением, то скорее всего это резистор обратной связи, задающий ток через светодиоды. В этом случае данный импульсный источник
питания не что иное, как стабилизатор тока подсветки. При закорачивании резистора стабилизатор может либо выйти из режима, либо гнать максимальный ток, в зависимости от стабилизатора.
Вообщем интересно было бы схемку взглянуть чтобы определить критичность замены на перемычку.
Или хотябы маркировку этой детальки.

перегорел поддув лобового и забор воздуха внутри((
точки светятся, а сами символы нет(

[QUOTE=LeshaL;3438155]

Сообщение от John2002

Обычно в качестве перемычки используют резистор 0 Ом. На нем один нолик и красуется. Просто так детали не перегорают. Если просто заменить перемычкой, то вполне могут в дальнейшем перегореть другие, более важные детали.
Можете маркировку этой детали выложить?
А то вариантов много.
Судя по фотке - это импульсный источник питания.
Если это предохранитель то лучше заменить на такой же. Но обычно предохранители красят в зеленые или синие цвета, хотя бывают и черные как резисторы.
Если это резистор с малым сопротивлением, то скорее всего это резистор обратной связи, задающий ток через светодиоды. В этом случае данный импульсный источник
питания не что иное, как стабилизатор тока подсветки. При закорачивании резистора стабилизатор может либо выйти из режима, либо гнать максимальный ток, в зависимости от стабилизатора.
Вообщем интересно было бы схемку взглянуть чтобы определить критичность замены на перемычку.
Или хотябы маркировку этой детальки.

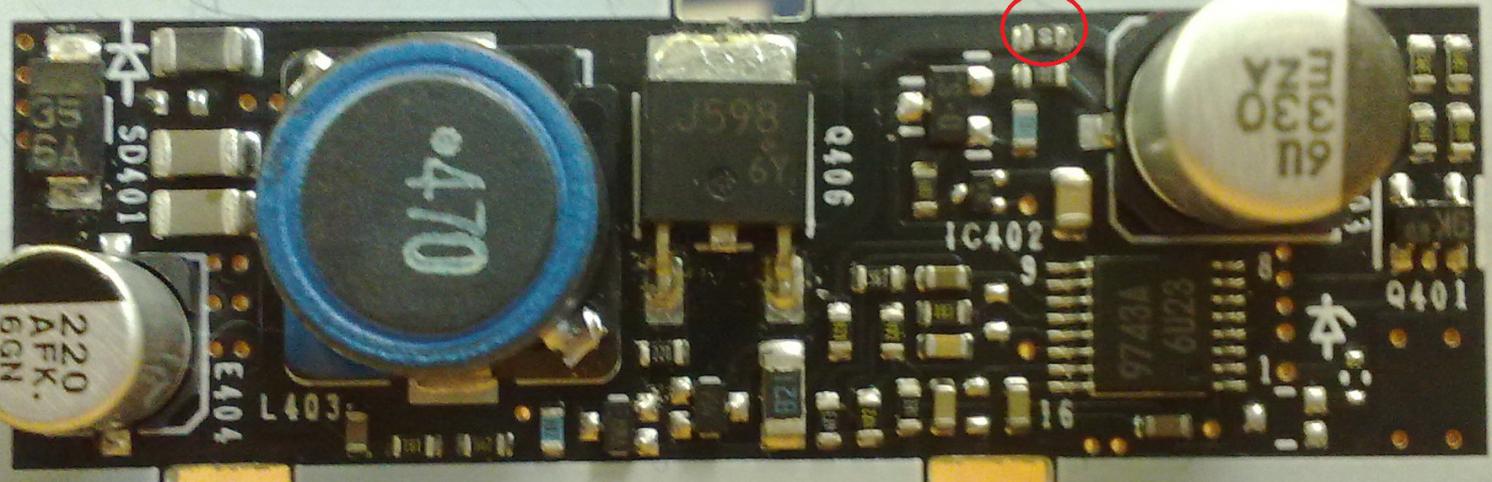

ну схемы естественно нет, а фото платы я уже выкладывал, деталь черного цвета с маркировкой "S", я просто разобрал такую же панель с рабочей подсветкой и там эта деталь прозванивается как будто это просто перемычка.
ну а судя по цвету и маркировке я думаю что это всё-таки резистор с сопротивлением 0,01Ом? хотя может и предохранитель, стоит он перед всей этой схемой, тоесть через него идёт питание импульсного источника
