Сообщение от
OdinokijKot
Ага, схему принципиальную электрическую =) обычно она в сервис мануале идёт.
Буду искать ,гдето на старых жестких дисках был архив со всеми схемами описанием и прочим как найду гляну что там и поделюсь.
С виду, хоть смотри, хоть не смотри, всё нормально. Надо будет попробовать сдуть процессор с платы морды и обратно его поставить.
не думаю что это поможет да и хлопатно пояльную станцию надо.
Добавился ещё один косвенный признак в сторону проблем именно с платой морды - у некоторых кроме щелчков и экрана, ещё отказывают кнопки на морде, а на руле продолжают работать.
это может быть изза разьемов морда-база ..которые я в видео советовал спиртом протереть.
Во втором видео - контакты на плате морды походу не окислены, походу это следы неотмытого флюса, который использовали при ручной пайки крупных ножек. У меня были такие же. Походу из-за остатков этого флюса и страдаем.
флюс не проводник на врядли он виновен..хотя каряво там както все это припаяно. оставим вопросом.
Третье видео - У меня потемневшего было поболе, но это потемнел лак =) Он местами легко отскабливался ногтём.
да это лак ,но как он поплыл на такой большой площади? Может печка ? там аккурат над головой дуйки.
Восьмое видео - у меня ВА18 - практически не грелась, грелись ВА33 и особенно D1758. ВА-шки это аналоги кренок на 3,3В и 1,8В соответственно, а вот D1758 - npn транзюк. + У меня грелись ещё 3 стабилизатора в корпусе sot223 в левой-нижней части платы. В итоге сзади я все полигоны пропаял большим паяльником с добавлением обычного свинцовосодержащего припоя, ВА-шки и D1758 сдул, пропаял паяльником места их монтажа. ВА-шки вернул на место, а D1758 заменил на аналогичный, но с большим током (больше максимальный ток - меньше тепловыделение при равных токах нагрузки). И в завершении наклеил на всё терпоклеем радиаторы. О том что в этих корпусах теплоотвод происходит через ноги на плату - в курсе, но тут ничего не поделаешь, приходится клеить сверху. Итог описан чуть выше. 300км продержалось, дальше поплыло =(

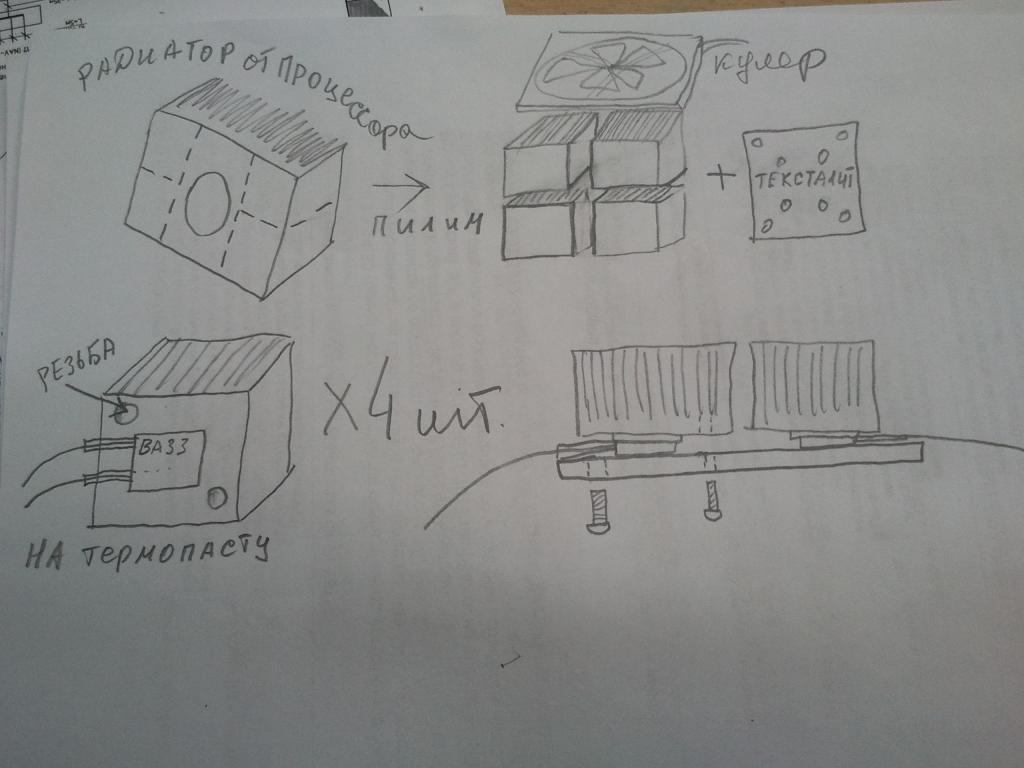

Припоем делу не помочь =( наплавка из припоя не увеличит площадь теплообмена. Думаю как вариант - припаять медные пластины или радиаторы, но есть проблема - те полигоны с припоем не являются массой =(
масса-не масса я немерил ..прибора нет под рукой.. если на них не одно и тоже то придется заморочится.
надо будет получившуюся конструкцию изолировать, а это ухудшит теплообмен.
Темой больной головы заинтересовался еще год назад до покупки цуцика так-что все возможные варианты изучил. Все схемы-распиновки-содержание плат имеются, пришлось их изучить при замене головы на 2 дин. Так-что ждемс..
