Honda HDS HIM диагностика

Сообщение от Ig0raN

Есть автомобиль англоцивик 2001 г.в. У него есть разъемы 16 pin, 5 pin и 2 pin. При подключении к 16 pin, я могу зайти в раздел PGM PI. При попытке зайти в раздел ABS HDSка пишет, что нужно подсоединиться к разъему 5 pin. Также через 16 pin не читает иммобилайзер. Скриншот не смогу прислать, так как этой машины нет рядом.

На 8 поколении цивика HIM читает все блоки через 16 pin.

ааааа.... сударь, так вы не про 8 поколение )))
То-то я вас и не понял ))))
Да, англичанина недавно я тоже тестил - еле сам разъем нашли ))) Но там нужно было именно CHECK понять от чего горит.

Сообщение от ray_warlock

Да, англичанина недавно я тоже тестил - еле сам разъем нашли ))) Но там нужно было именно CHECK понять от чего горит.

А какой на ней разъём был? Через HDS смотрели ошибку или скрепкой замыкали?

Сообщение от Ig0raN

А какой на ней разъём был? Через HDS смотрели ошибку или скрепкой замыкали?

OBDII - 16 PIN разъем на ней. Спрятан за центральной консолью оказался. Смотрели через HDS.

Ребята кто нибудь помогите пожалуйста, никак не могу найти распиновку 5пин к 16пин, машина англичанка.
распиновку на 5пин знаю но как цеплять к шнурку HDS с 16пин никак не могу найти, если у кого есть рабочий переходник скиньте пожалуйста распиновку переходника.

Друзья, не подскажете, есть ли к HDS инструкция пользователя? Я нашел только на англицком языке, а хотелось бы на русском. Спасибо!

Сообщение от tigranbadalyan

Ребята кто нибудь помогите пожалуйста, никак не могу найти распиновку 5пин к 16пин, машина англичанка.
распиновку на 5пин знаю но как цеплять к шнурку HDS с 16пин никак не могу найти, если у кого есть рабочий переходник скиньте пожалуйста распиновку переходника.

http://www.ardio.ru/honda.php?dlc=2#dlc2

Сообщение от sem-ia

http://www.ardio.ru/honda.php?dlc=2#dlc2

по этой схеме работает с обычным кабелем kline и программой Hope 1.03

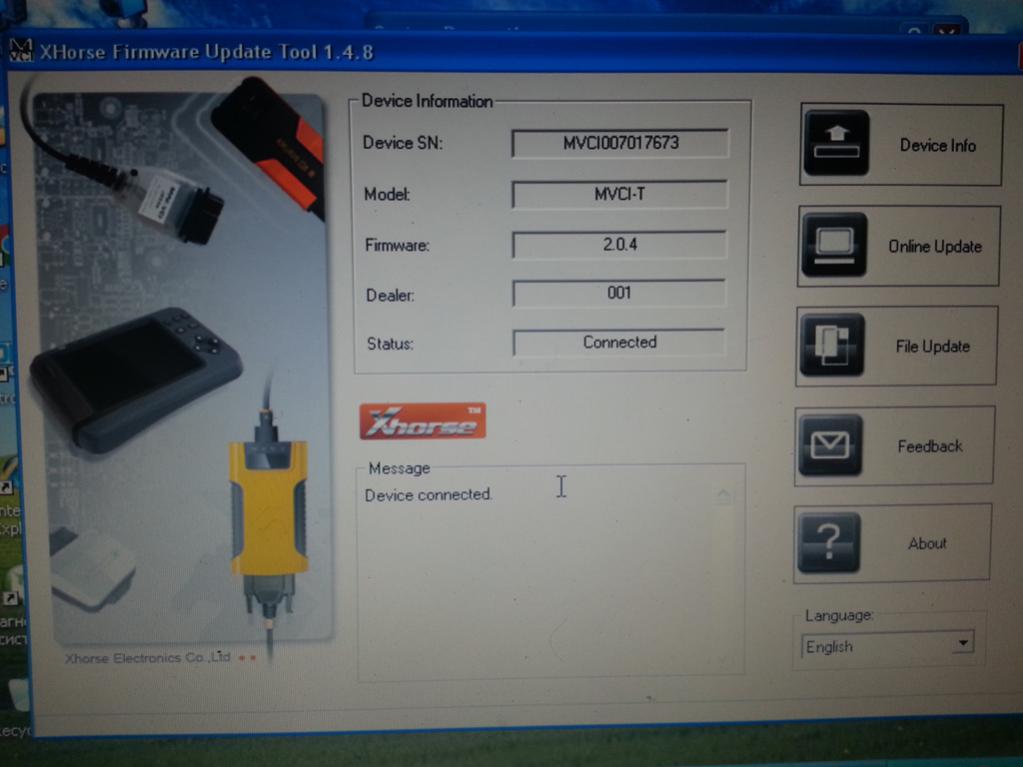

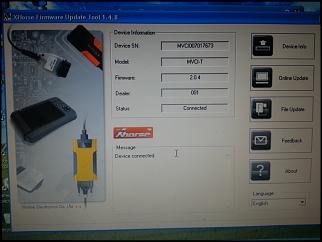

но с кабелем Mini VCI и программой HDS никак не получается подключится
кабель на компе настроен правильно но подключения нету с машиной.

Сообщение от tigranbadalyan

по этой схеме работает с обычным кабелем kline и программой Hope 1.03
но с кабелем Mini VCI и программой HDS никак не получается подключится
кабель на компе настроен правильно но подключения нету с машиной.

Тигран, а кабель ты какой используешь? Он в комплекте шел?
Был у меня случай с CR-V RD1, там трех пиновый разъем(2+3), подключиться на прямую с 16 на 3х пиновый соблюдая распиновку не получилось, кабель, который шел в комплекте(не мой) так же не работал. Пришлось колхозить по такой схеме,заработало, попробуй, мало ли...

Сообщение от sem-ia

Тигран, а кабель ты какой используешь? Он в комплекте шел?
Был у меня случай с CR-V RD1, там трех пиновый разъем(2+3), подключиться на прямую с 16 на 3х пиновый соблюдая распиновку не получилось, кабель, который шел в комплекте(не мой) так же не работал. Пришлось колхозить по такой схеме,заработало, попробуй, мало ли...

кабеля переходника у меня нету, использовал провода для подключения напрямую соблюдая распиновку, дело в том что у меня 5+2 и соблюдая распиновку никак не работает как и у вас было, не могу найти такую схему как вы показали для 5-и пина что бы колхозить )
или если по логике может так же 1,3,и 5-ый через сопротивление к моему массе может в этом проблема может получится ?

Сообщение от tigranbadalyan

кабеля переходника у меня нету, использовал провода для подключения напрямую соблюдая распиновку, дело в том что у меня 5+2 и соблюдая распиновку никак не работает как и у вас было, не могу найти такую схему как вы показали для 5-и пина что бы колхозить )
или если по логике может так же 1,3,и 5-ый через сопротивление к моему массе может в этом проблема может получится ?

1 и 3 колодки сканера, через сопротивление 33кОм на массу, пятый сразу на массу.16 это"+", 14(K-линия диагностики) на 4 или 5 твоего разъема в автомобиле. Пробуй.
