Honda HDS HIM диагностика

Сообщение от sem-ia

1 и 3 колодки сканера, через сопротивление 33кОм на массу, пятый сразу на массу.16 это"+", 14(K-линия диагностики) на 4 или 5 твоего разъема в автомобиле. Пробуй.

Вложение 197255

Вложение 197256

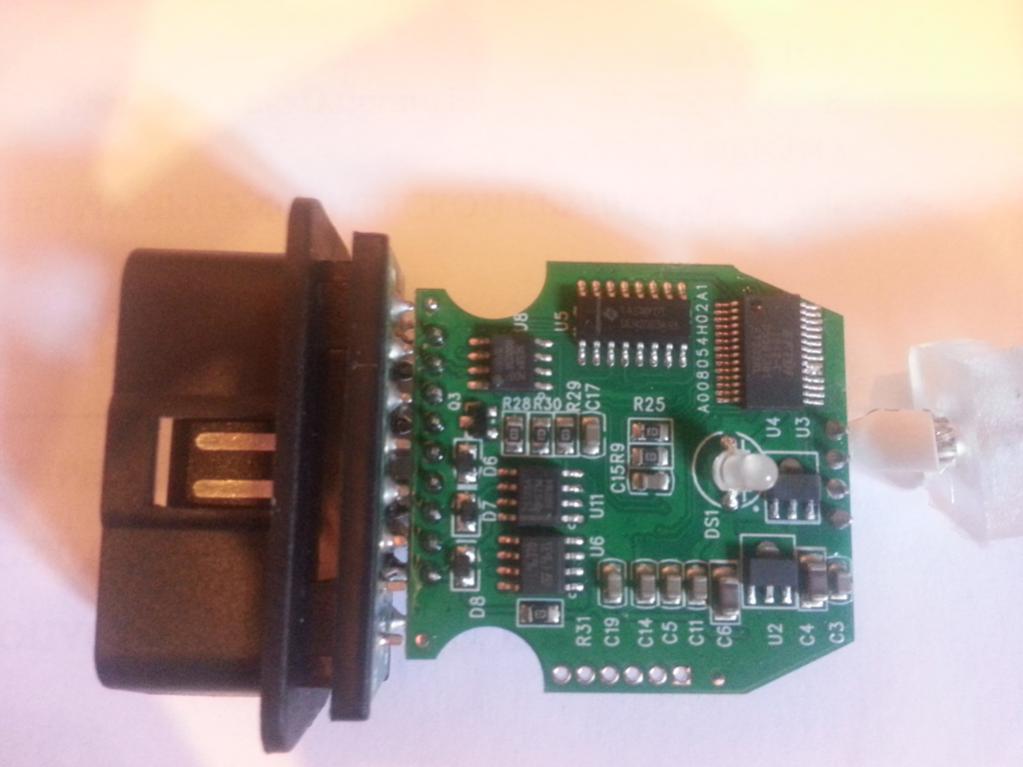

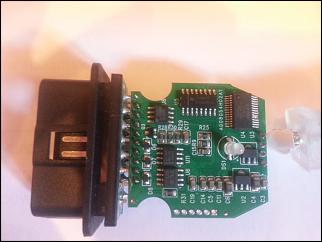

Сегодня прежде чем соеденять разобрал кабель и прозвонил контакты на всякий случай.
вот что получилось, на контактах 3,8,9,11,12,13 нечего нету они свободны.
на остальных есть контакт но 4 и 5 прозваниваются между собой.
так же 1 и 7 прозваниваются между собой.
так как поступить 3-ий свободен соеденять его с сопротивлением или нету смысла.

Сообщение от tigranbadalyan

Вложение 197255

Вложение 197256

Сегодня прежде чем соеденять разобрал кабель и прозвонил контакты на всякий случай.
вот что получилось, на контактах 3,8,9,11,12,13 нечего нету они свободны.
на остальных есть контакт но 4 и 5 прозваниваются между собой.
так же 1 и 7 прозваниваются между собой.
так как поступить 3-ий свободен соеденять его с сопротивлением или нету смысла.

третий не трогай если он пустой, первый чезез сопротивление на массу.Четвертый и пятый-масса, дальше 16 на"+" и 14 на K line.

Сообщение от sem-ia

третий не трогай если он пустой, первый чезез сопротивление на массу.Четвертый и пятый-масса, дальше 16 на"+" и 14 на K line.

Попробовал и эту расспиновку, никак не могу подключить, даже с программами HDS от 2.27.07 до 3.017.012 пробовал, везде одно и тоже после нажатия кнопки добавить новое ТС говорит нет соеденения, не всплывает окно ввода параметров машины,аккумулятор нормальный, при смене версии HDS чистил все как положено с регистрами, даже на всякий случай пару раз XP переустонавливал на виртуалке, может дело в моем шнурке ? MINI VCI, прошивка шнурка 2.0.4.
Не знаю даже что еще сделать )

Сообщение от tigranbadalyan

Попробовал и эту расспиновку, никак не могу подключить, даже с программами HDS от 2.27.07 до 3.017.012 пробовал, везде одно и тоже после нажатия кнопки добавить новое ТС говорит нет соеденения, не всплывает окно ввода параметров машины,аккумулятор нормальный, при смене версии HDS чистил все как положено с регистрами, даже на всякий случай пару раз XP переустонавливал на виртуалке, может дело в моем шнурке ? MINI VCI, прошивка шнурка 2.0.4.
Не знаю даже что еще сделать )

Я тоже со своим 5 pin не смог подключиться к машине.

с помощью hds можно проверить датчик регулировки положения фар? (ксенон)

Сообщение от jekmv

с помощью hds можно проверить датчик регулировки положения фар? (ксенон)

да, обучение корректоров с помощью хим, почитай в мануале. Я в свое время без сканера обошелся, перемычка в диагностический разъем и далее по мануалу.

Сообщение от sem-ia

да, обучение корректоров с помощью хим, почитай в мануале. Я в свое время без сканера обошелся, перемычка в диагностический разъем и далее по мануалу.

про обучение я знаю - http://omanual.ru/Honda/Civic-5D/8/R...000MBRT00.HTML

я имел в виду есть ли в хим пунктик, который показывает работу обоих датчиков на корпусе, угол отклонения там или еще что то наподобие. чтобы наглядно видеть работают ли датчики

Всем привет!

Начитался я в мануалах о всяких полезных штуках HDS, в том числе о проверке зазоров клапанов. Купил USB шнурок, установил HDS. Все хорошо. Вот только:
1) в Health Check есть только проверка ошибок во всех блоках. Других функций (как я хотел с теми же клапанами - нету). Почему?

2) При попытке подключиться к электрооборудованию кузова - выкидывается ошибка. Что мол достучаться не получается. Может тоже подскажете почему?

Заранее спасибо!

Подскажите, адаптер elm327 bluetooth подходит для сивика 5д 2006 г для диагностики, чтения данных,ошибок и т.д.?

Сообщение от Кухарук

Подскажите, адаптер elm327 bluetooth подходит для сивика 5д 2006 г для диагностики, чтения данных,ошибок и т.д.?

двигатель увидит.
