Видео на i-MID

ussr-93,
Отпиши, что получилось.Тоже имею желание подключить камеру.

Ну вот наконец-то добрался до компа. Решился написать небольшой отчет что и как делал и что получилось.
На подготовительном этапе купил и уже имеющейся камере с проводами только металлические коннекторы типа "мама" для того чтобы засунуть их в разъем ай-мида.
Разборку панели производил в порядке от 1 до 6 как нарисовано на фото. Остановлюсь на важном - откручивать пришлось 2 шурупа в маленьком карманчике над прикуривателем, после чего нужно тянуть его по направлению к багажнику чтоб вытащить его. Он на многоразовых защелках, со средним усилием снимается. Затем в образовавшейся дырке нужно открутить два болта на 8 или короткой отверткой или "трескуном" (ключик с трещекой с удлинителем 10 см и головкой на 8 ). Этими двумя болтами крепится магнитофон к усилителю кузова. После этого можно достать деталь под номером 2. Затем детали 3, 4, 5 достаются методом "тянем-потятем" все они без болтиков, на защелках, тянуть их нужно перпендикулярно их плоскости, аккуратно с одного угла и постепенно переходя к другому углу. Деталь номер 6 - это единое целое, скрепленное болтами изнутри, поэтому просто отщелкивается (тянем вертикально вверх), единственный шуруп который нужно открутить находится под деталью номер 3. Проделав все это откручиваем ай-мид, держится не помню точно но вроде на 6 или 5 шурупах.Это даст нам возможность получить доступ к разъему ай-мида. Совет такой: вставлять коннектор "мама" в разъем ай-мида нужно с пристегнутым ай-мидом иначе может получиться такая штука, что коннекторы засунете, а на ай-мид не напихнете его разъем.
Далее, схему подключения использовал ту которая есть в теме, которая цветная, короче в ай-мид я запихнул только три провода: 1 - управление аймидом пин 14 (это плюс который берется из цепи лампы заднегохода в багажнике); 2 - сигнальный провод с камеры пин 19; 3 - минус с камеры (наружный на тюльпане) пин 18.
Проводил все от левой лампочки освещения номера под обшивкой прицепляя хомутами к родной проводке, в тех местах где так получалось, что провод касался острых металлических частей кузова надевал на него пластмассовую гофру и что не сползала фиксировал ее изолентой к проводу. По салону вел по верху, чтоб меньше разбирать, а если точнее то внутри канавки резинового уплотнителя двери, поэтому думаю что не должно ничему помешать.
Вот собственно и все.
Результат на картинке. Единственное мне непонятное это то что творится с цветом растительной зелени - она не зеленая, а сиреневая..., хотя зеленый забор на этой же фотке действительно зеленый. Пробовал подключать другую камеру с цветами все нормально, т.е. зеленый везде зеленый и др. цвета нормально. При этом видимость в темноте на другой камере значительно хуже. Поэтому решил пока покататься с такой камерой, на ней ночью видимость ка днем хоть и цвета перевирает
P.S. Завтра допишу по установку пищалок.

ussr-93,
Красавчик!!!
Отлично поработал и отчёт понятный. Спасибо. многие будут пользоваться твоей технологией.
Глаза боятся, а руки моего друга электронщика придётся привлечь))

ни кто не знает номер или где заказать как на второй фотке карман???

evil_pinguin, а ты куда саму камеру устанавливал, вместо фонаря подсветки или отдельно ее куда-то впендюрил? А то камеру то я себе заказал ( вместе с подсветкой номера) и только сейчас додумался посмотреть, что подсветка у нас крепится к кузову грубо говоря вертикально, а не горизонтально, значит и светить она будет черт знает куда, только не на номер)) Если не сложно скинь фотку как получилось

а вообще больше волнует вопрос соединений, увидеть бы фото как подключили к i-mid, и сзади с фонарями и заземлением.

Сообщение от Punya

а ты куда саму камеру устанавливал,

я ее заказал только неделю назад, еще не пришла

evil_pinguin,
а заказывал какую, с плафоном вместе, или только камеру без всего?

Miroslav,
Так вроде писали же, что через разъем, по моему от флопика ставили, на 20-ой странице сообщение от Paul74s. А питание на нее подать можно наверное следующим образом , там правда 8-ой седен, но это не особо принципиально.

Сообщение от Punya

а заказывал какую,

вот такую, написано что от примуса, http://www.ebay.com/itm/SONY-CCD-Car...E:L:OC:US:1120

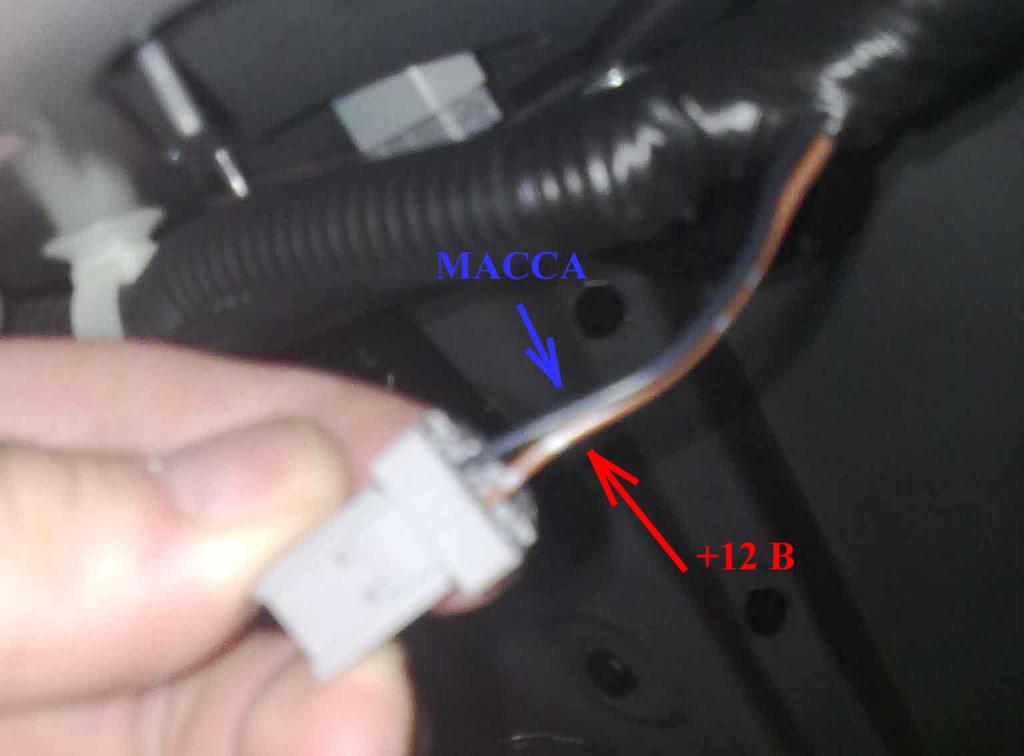

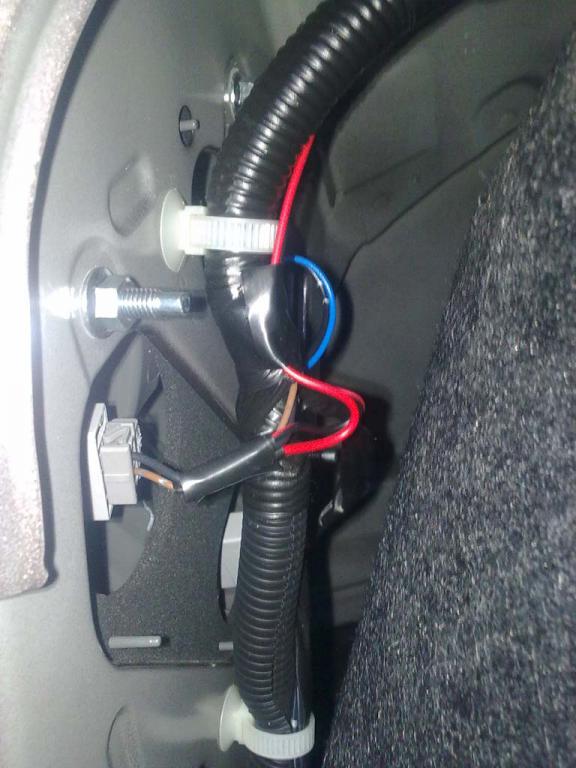

Питание подключаеш к проводам фонаря заднего хода (красный к коричневому, черный к черному). Я паял, так как провода тонкие, срезал с одной стороны изоляцию и припаял.

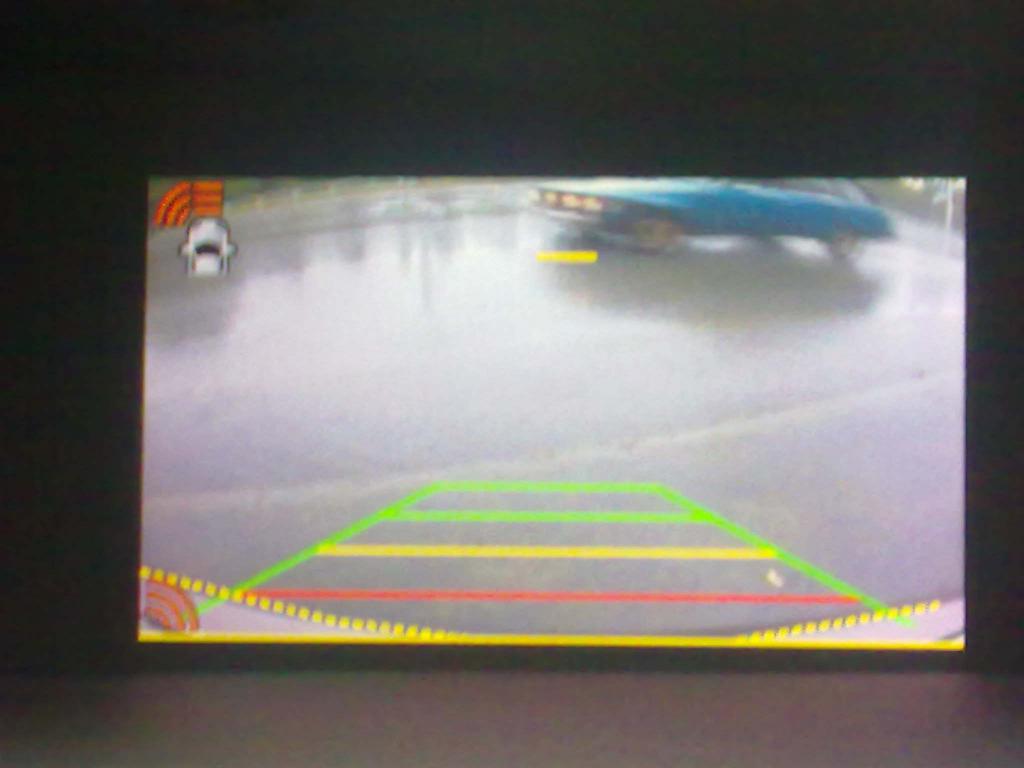

Иногда (чаще в мокрую погоду) появляются значки. У кого-нибудь такие появляются?
