коллеги, кто может помочь инфой (фото, видео или просто добрый совет) по последовательности разборки передней панели чтоб добраться к ай-миду на рестайл или дорестайл цивик 4д? дело в том, что камера приехала из америки, хочу ставить, со схемой подключения все понятно, а вот как все разобрать.......
http://www.civinfo.com/forum/9g-gene...road-test.html
вот нашел ссылку! там на 5D видео вход есть!
Скорее всего, в Японском исполнении он есть! а нам как всегда урезанные.
так там видео вход на магнитолу премиум, которая с нави родной идет, а не на ай-мид......... у нас таких магнитол как в принципе нет ни на одной комплектации т.к. с картами траблы... даже на прошлогоднем премиуме не было....Сообщение от mikeshumaher
ussr-93,
Отпиши, что получилось.Тоже имею желание подключить камеру.
Ну вот наконец-то добрался до компа. Решился написать небольшой отчет что и как делал и что получилось.
На подготовительном этапе купил и уже имеющейся камере с проводами только металлические коннекторы типа "мама" для того чтобы засунуть их в разъем ай-мида.

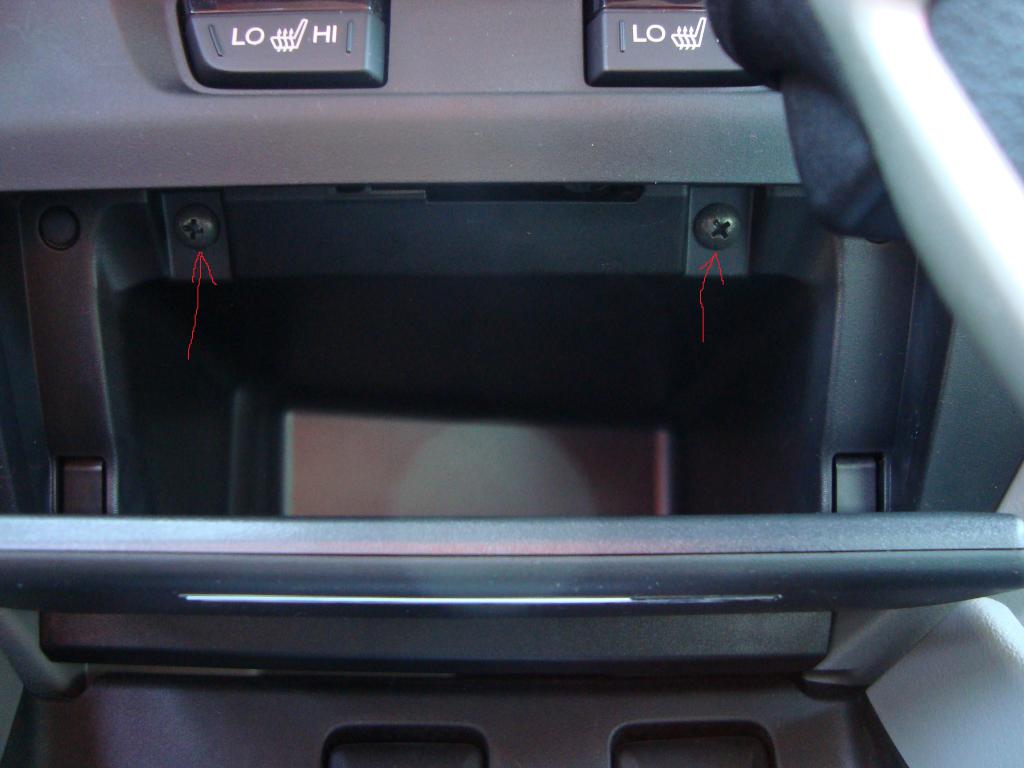

Разборку панели производил в порядке от 1 до 6 как нарисовано на фото. Остановлюсь на важном - откручивать пришлось 2 шурупа в маленьком карманчике над прикуривателем, после чего нужно тянуть его по направлению к багажнику чтоб вытащить его. Он на многоразовых защелках, со средним усилием снимается. Затем в образовавшейся дырке нужно открутить два болта на 8 или короткой отверткой или "трескуном" (ключик с трещекой с удлинителем 10 см и головкой на 8 ). Этими двумя болтами крепится магнитофон к усилителю кузова. После этого можно достать деталь под номером 2. Затем детали 3, 4, 5 достаются методом "тянем-потятем" все они без болтиков, на защелках, тянуть их нужно перпендикулярно их плоскости, аккуратно с одного угла и постепенно переходя к другому углу. Деталь номер 6 - это единое целое, скрепленное болтами изнутри, поэтому просто отщелкивается (тянем вертикально вверх), единственный шуруп который нужно открутить находится под деталью номер 3. Проделав все это откручиваем ай-мид, держится не помню точно но вроде на 6 или 5 шурупах.Это даст нам возможность получить доступ к разъему ай-мида. Совет такой: вставлять коннектор "мама" в разъем ай-мида нужно с пристегнутым ай-мидом иначе может получиться такая штука, что коннекторы засунете, а на ай-мид не напихнете его разъем.
Далее, схему подключения использовал ту которая есть в теме, которая цветная, короче в ай-мид я запихнул только три провода: 1 - управление аймидом пин 14 (это плюс который берется из цепи лампы заднегохода в багажнике); 2 - сигнальный провод с камеры пин 19; 3 - минус с камеры (наружный на тюльпане) пин 18.
Проводил все от левой лампочки освещения номера под обшивкой прицепляя хомутами к родной проводке, в тех местах где так получалось, что провод касался острых металлических частей кузова надевал на него пластмассовую гофру и что не сползала фиксировал ее изолентой к проводу. По салону вел по верху, чтоб меньше разбирать, а если точнее то внутри канавки резинового уплотнителя двери, поэтому думаю что не должно ничему помешать.
Вот собственно и все.

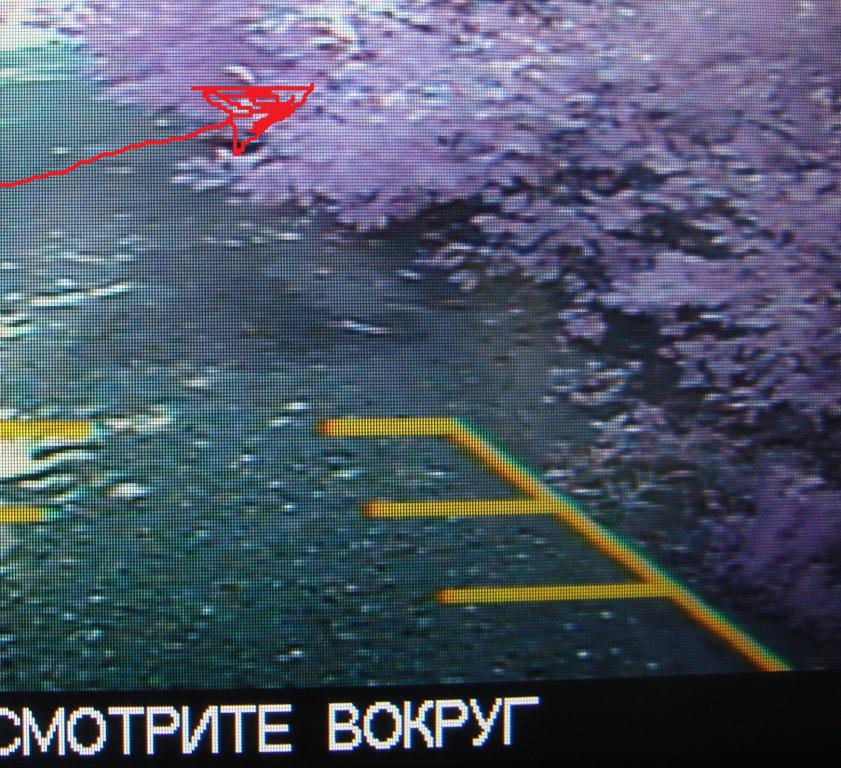

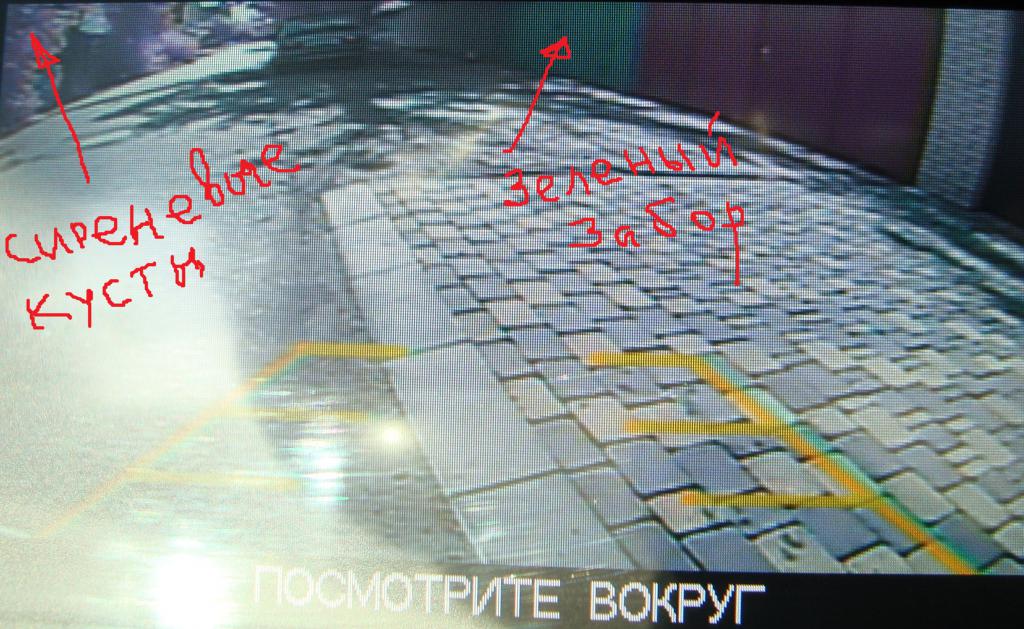

Результат на картинке. Единственное мне непонятное это то что творится с цветом растительной зелени - она не зеленая, а сиреневая..., хотя зеленый забор на этой же фотке действительно зеленый. Пробовал подключать другую камеру с цветами все нормально, т.е. зеленый везде зеленый и др. цвета нормально. При этом видимость в темноте на другой камере значительно хуже. Поэтому решил пока покататься с такой камерой, на ней ночью видимость ка днемхоть и цвета перевирает
P.S. Завтра допишу по установку пищалок.
ussr-93,
Так где пищалки брал, и по чем?))
Пищалки брал в экзисте, но их в старые панели стоек не поставишь, надо брать в комплект "пищалки+накладки стоек". Бюджет этого примерно всего 2600. Из этого около 700 руб это пищалки. Кроме этого, нужно в ближайщем радиомагазине купить с десяток (чтоб было на чем тренироваться) разъемов тонких типа "мама" чтоб подключить к пищалкам провода, т.к. на самих пищалках два "папы" к которым никак не подпаяться, только надевать на них разъем, но это уже по приходу пищалок, чтоб легко подобрать..
Чот в Экзисте нет каталого для Американских Сивот!
Ты как их искал?
ussr-93,
Красавчик!!!
Отлично поработал и отчёт понятный. Спасибо. многие будут пользоваться твоей технологией.
Глаза боятся, а руки моего друга электронщика придётся привлечь))
ни кто не знает номер или где заказать как на второй фотке карман???
