Сайлентблоки передних рычагов

немир, да только получил же. Теперь погода нужна, чтоб заменой заняться.

Mboro, на моих белая точка была

Как убрать картинки под спойлер, матьихитить! )

Где у них верх, и где низ, братцы? Они абсолютно симметричные что верх-низ, что право-лево. Разница только в пупырках этих.

Сообщение от Mboro

Как убрать картинки под спойлер, матьихитить! )

Надо писать сообщение в расширенном режиме. Там есть команда CUT.

---------- Сообщение добавлено 16.01.2018 в 21:29 ----------

Сообщение от Mboro

Где у них верх, и где низ, братцы? Они абсолютно симметричные что верх-низ, что право-лево. Разница только в пупырках этих.

Вообще пофигу. Главное чтобы центр прорези на новых совпадал с центром прорези на старых. Угловой положение надо правильно выставить.
По фоткам похоже на оригинал.

Mboro,
просвети пакетики в УФ лампе) "H" должно светиться

---------- Сообщение добавлено 17.01.2018 в 01:15 ----------

Сообщение от Mboro

Где у них верх, и где низ, братцы?

я думаю номерами вниз.

Сообщение от Mboro

Как убрать картинки под спойлер, матьихитить! )

Где у них верх, и где низ, братцы? Они абсолютно симметричные что верх-низ, что право-лево. Разница только в пупырках этих.

Там нет разници верх это или низ .
А вот чтото меня смутило надпись , у моих вроде небыло надписи , гляну сегодня ещё , вскрою комплект .
Да и эти что на фото будут светиться в ультрафиолете .

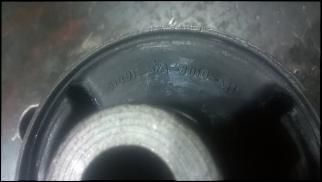

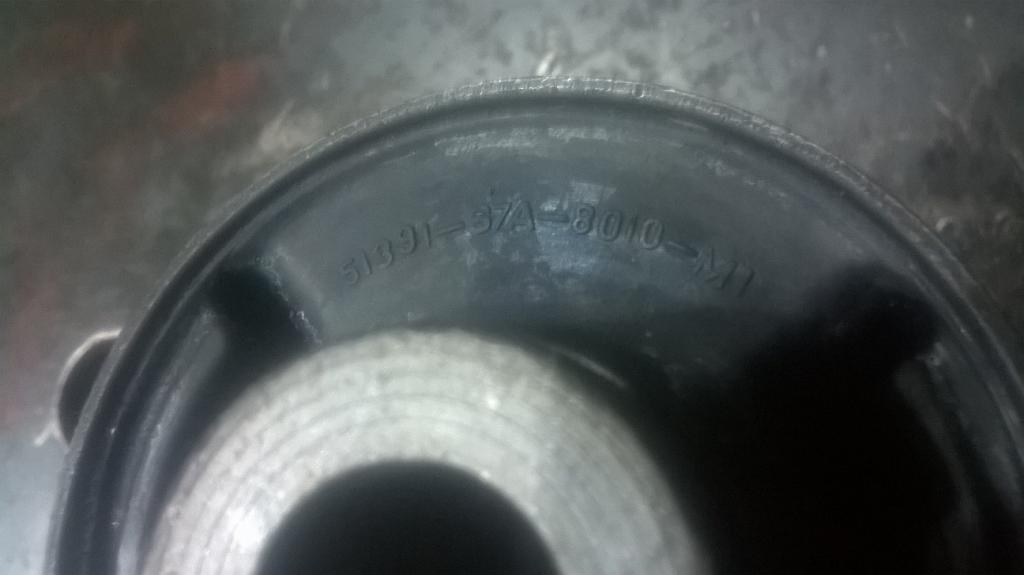

Вот такие всегда заказываю 51391-S7A-801 .
А приходят вот такие . Уже ставлю их год точно . Поставил штук наверное ..16-20.

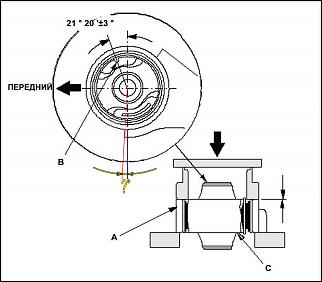

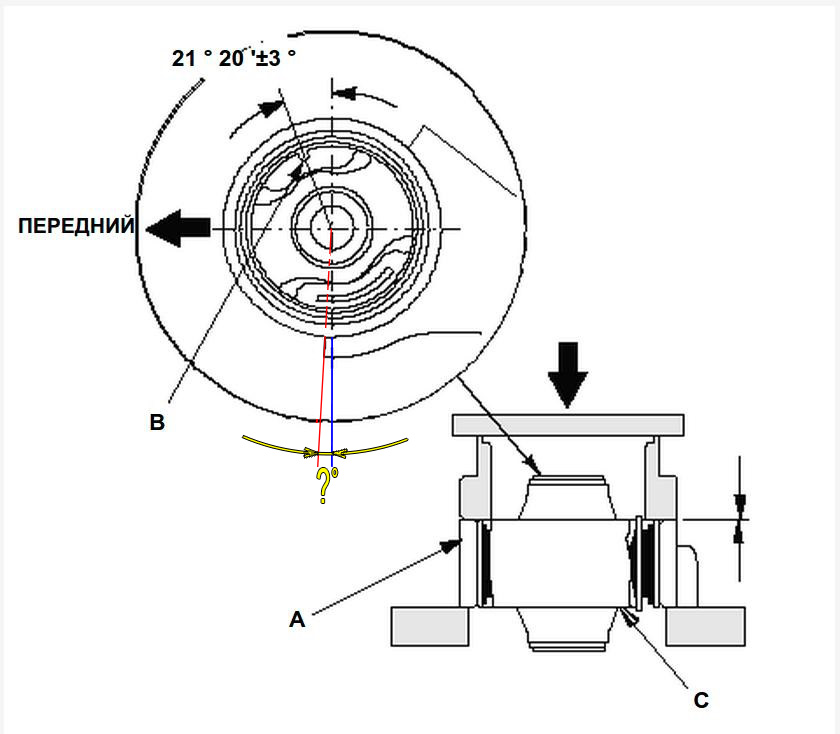

Друзья, пока возможности заняться заменой нет, потому хочу подтянуть матчасть. А именно - угол установки сайлента в рычаг. На схеме в мануале указана линия, проходящая от одного края рычагачерез центр отверстия для сайлента и если с центром отверстия разночтений быть не может, то с указанной точкой на рычаге не совсем все понятно. На рисунке эта точка находится не на самом краю металла, а немного смещена. Судя по допуску в +/-3 градуса, эта "плавающая" точка на рычаге может внести фатальные коррективы в правильность позиционирования сайлента, там наскидку градусов 7-8 наберется.

Вопрос знатокам: как правильно понимать эту схему?

Mboro, если у тебя стоят ещё заводские сайленты, то сделай на рычага отметку по старым и по этой отметке запресуй новые.
