Реле выключения фар с поворотом ключа! Отчёт.

а можно выудить сигналы с приборки?

включилась приборка - сигнал пошел на отключение DRL и наоборот...

Сообщение от Ardzhan

Fom@,
ну они и так-то всегда включаются с габаритами...

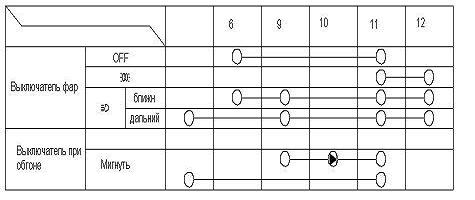

Просто второе положение будет принудительное включение габаритов, третье режим "АВТО", зависящий от ключа. Но надо знать, как выключатель замыкает... Если в крайнем положении замкнуты все провода, то при разрыве только розового габариты не погаснут.
Если есть возможность у кого-то прозвонить, то буду благодарен, т.к. резать провода ради прозвонки только не хочется.

---------- Сообщение добавлено в 16:47 ---------- Предыдущее сообщение добавлено в 16:19 ----------

Обратите внимание на замок зажигания, точно такой же выключатель
схеме, а вроде как на красном проводе постоянно напруга во всех положениях, кроме крайней... Схема какая-то неахти...

разобрался с серым проводом?
а то собираюсь седня-завтра заколхозить реле... (дождик этот вечный дай бог кончица)

---------- Сообщение добавлено в 17:06 ---------- Предыдущее сообщение добавлено в 15:15 ----------

тут вот еще люди интересные вещи пишут:

http://www.civic-club.ru/forum/showthread.php?t=38845

http://www.civic-club.ru/forum/showt...E5%F2%ED%FB%E9

---------- Сообщение добавлено в 20:38 ---------- Предыдущее сообщение добавлено Вчера в 17:06 ----------

сделал реле - удобная зараза вещь получилась)) спасибо аффтару! респект как говорица и уважуха тебе!!!

теперь вот осталось сделать, чтобы дальний свет включался в пол накала(когда заводица авто) и выключался, когда включаешь ближний, а-ля евросвет(DRL)

Нефтеюганск, Сургут и то что рядом - сделаю такое реле если кому надо, обращайтесь)))

Сообщение от $ G. $

Нефтеюганск, Сургут и то что рядом - сделаю такое реле если кому надо, обращайтесь)))

офф: в CS играешь?

вопрос такой - а где в том пучке (где режем ближний и габариты) провод дальнего света?!

По схеме дальний подключается при соединении голубого провода, идущего к выключателю, на землю. В схемах вид со стороны проводов.

Обязательно замучу такую штуку!
Как на гарантию это может отразиться? Я в электрике не силен. Чем в самом плохом варианте эта схема может навредить авто? При условии правильного подключения, конечно.

Наш дилер Уникум моторс подключать начал автосвет БС или ПТФ, скорее всего по этому варианту.

ок, посмотрю это проводок)

насчет гарантии - хз, моя кончаеца в этом месяце и не пох.
сколько уже езжу-ниче плохого пока не случилось, всё работает отлично)
но отец всё равно умудрился аккумм в 0 недавыно засадить - оставил включенным плафон в машине)))

теперь собственно еще вопрос - где провод отключающий все плафоны?! хочу его тоже засадить на реле, чтоб при вытскивании ключа гасло ваще всё напрочь!)

Раньше для этого "выключатель массы" ставили. )
