Подключение ЦЗ к сигнализации

Если память не изменяет, то на зеленый провод от блока управления ЦЗ кидаем провода открытия и закрытия двери и будет счастье.

Судя по схеме зелено-белый и зелено-оранжевые провода. Не?

Сообщение от VoronovRS

Судя по схеме зелено-белый и зелено-оранжевые провода. Не?

Не буду обманывать. Вроде зеленый.

[QUOTE=VoronovRS;4478992]Судя по схеме зелено-белый и зелено-оранжевые провода. Не?[/QU


Схема подключения к системе запирания с отрицательным управлением:

к зелено-оранж.(открытие)
к зелено-бел.(закрытие)
Подключать параллельно провода управление от сигнализации,схема:

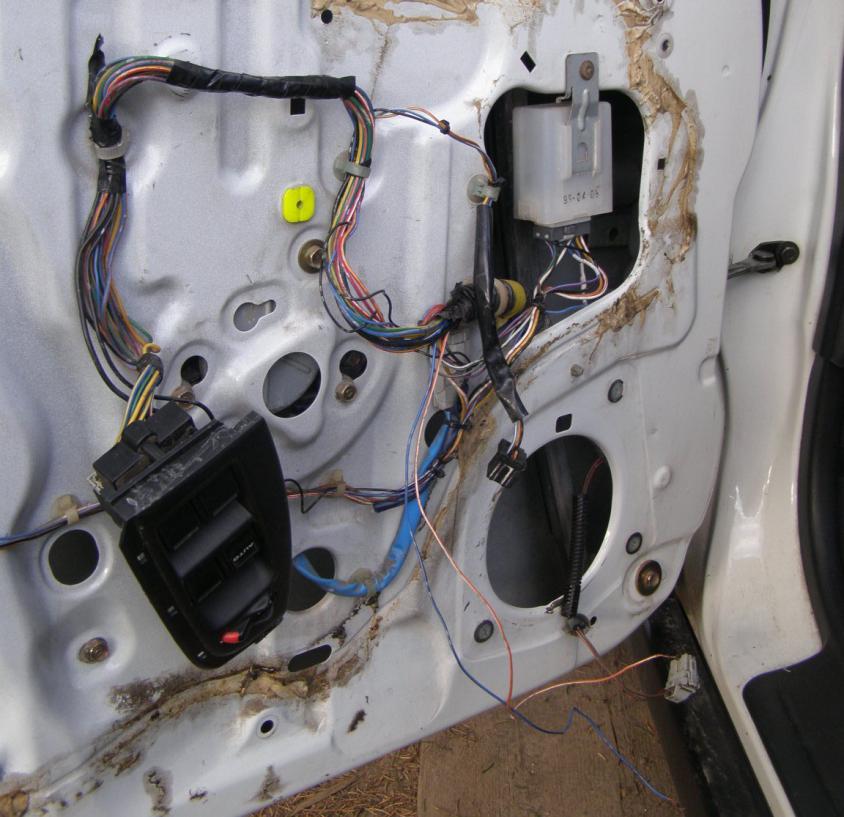

Схема в аттаче, судя по ней вроде белозеленый и зеленооранжевый, но их (равно как и просто зеленого) у меня нет в разъеме блока цз. Но есть много не используемых дырок, ток нужно знать в какую их сунуть. Фото разъема тоже в аттаче. Мои мытрства на драйве там подробнее о криворуких установщиках сигналки.

Вот такую штуку нашел http://autosiga.ru/content/view/216/30/, может поможет.

VoronovRS,
Спасибо за схему
Где есть комплектация с дистанционными открыванием двирей,проще подключить,провода в дверь тянуть не потребуется

Сообщение от Twinspark

VoronovRS,
Спасибо за схему
Где есть комплектация с дистанционными открыванием двирей,проще подключить,провода в дверь тянуть не потребуется

У меня машина без дистанционного. И ничего тянуть не пришлось через дверь. Там жгут проводов выходит возле стойки. Вот его и ловим.

Сообщение от Twinspark

VoronovRS,
Спасибо за схему
Где есть комплектация с дистанционными открыванием двирей,проще подключить,провода в дверь тянуть не потребуется

Вот у меня установщики не захотели тянуть в дверь и отрезали два провода от зеркала и заюзали их.

Ничего тянуть в дверь не надо !!! Провода открывания и закрывания скручиваются вместе и подключаются на один провод от блока ЦЗ. А вот какой я уже не помню (помню что связано с зеленым что то). Поиграйтесь на реле сначало. Как найдете на релюшке его, то потом можно вызванить его на колодке в стойке. Прикручиваем туда и все. На установку своей сиги я убил 3-и дня.

---------- Сообщение добавлено 25.05.2012 в 11:49 ----------

И протягивать не вариант, так как жгут провод подцепляется в дверь посредством штекера.

Сообщение от Keresh

И протягивать не вариант, так как жгут провод подцепляется в дверь посредством штекера.

А вот это интересно, может это поможет мне разобраться с не работающим динамиком. Штекер с наружной стороны двери вытаскивается я так понимаю?
