Подключение ЦЗ к сигнализации

Сообщение от VoronovRS

Я к тому как управляется ЦЗ. Вот эту статью я читал http://autosiga.ru/content/view/61/36/#comments отсюда и вопрос. А может и от люка этот разъем, которого нет.

Ну это способы подключения управление замками
Тоже висит разъем,но люк есть

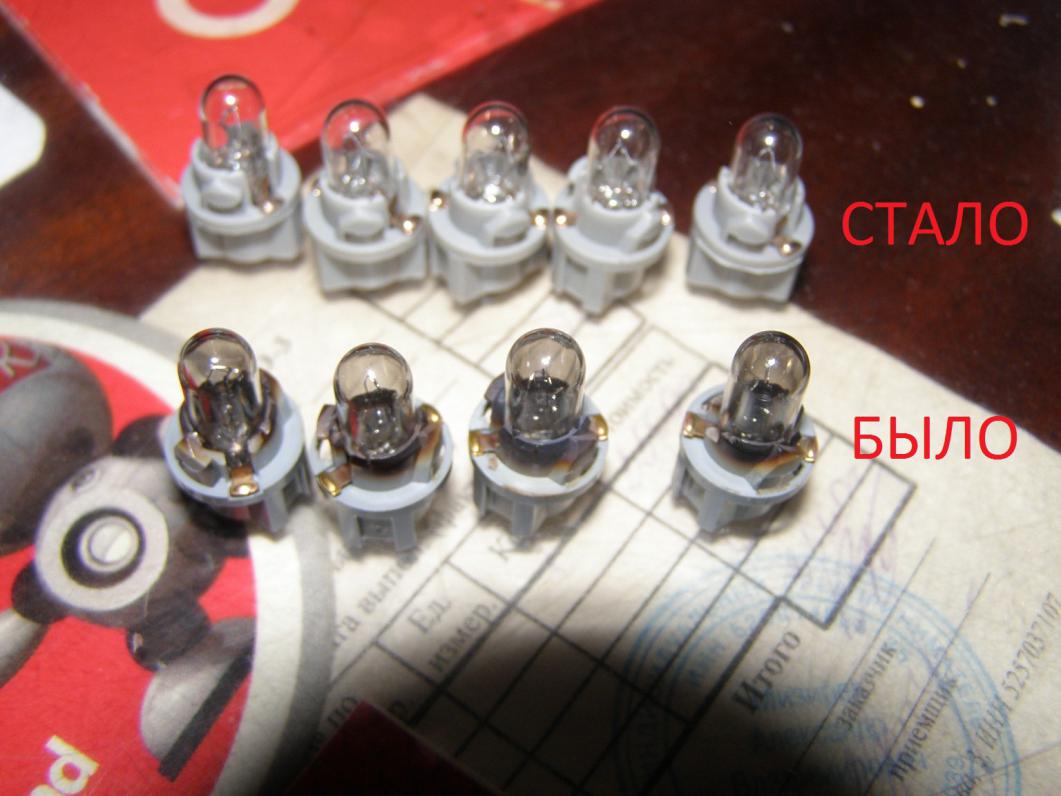

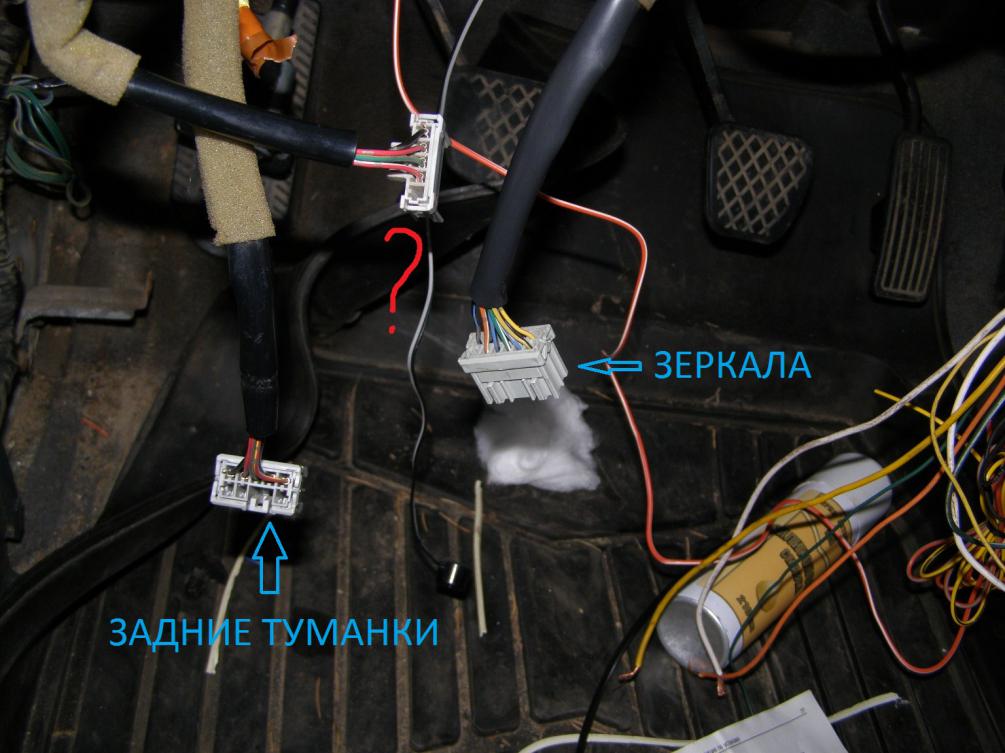

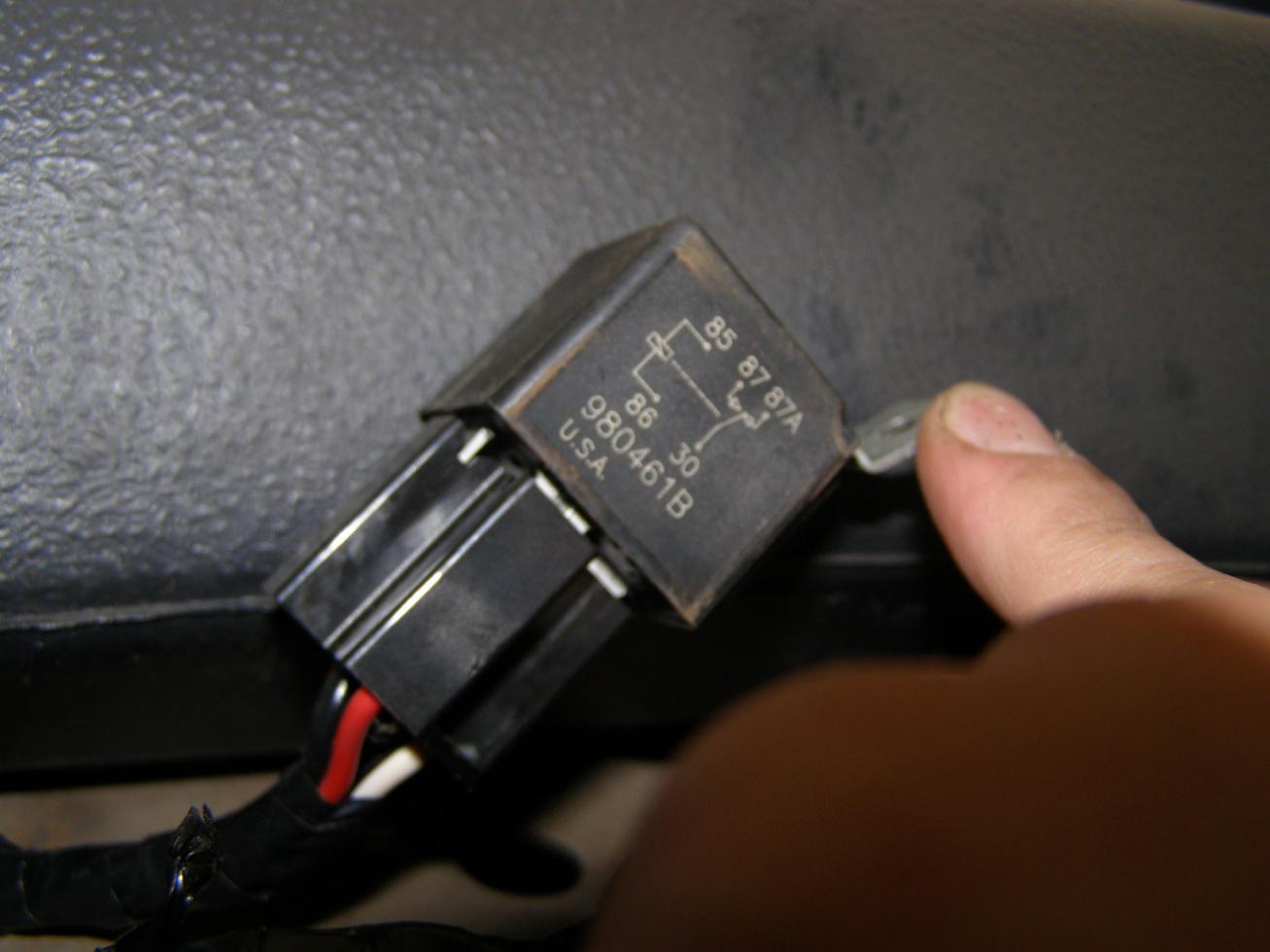

Сегодня врезался к концевику багажника, зажиганию. К тормозу пока времянка, хз как там врезаться, провод оч короткий и уходит кудато не понятно куда, на разъемах его не нашел (плохо искал мб). Так же не понятно куда (и главное откуда) врезать контрольный провод тахометра. Я так понимаю что по нему сига чекает заведен двиг или нет. Вот схема сигналки http://forum.autoset.ru/files/7501_1...03.jpg_140.jpg Вроде красный должен быть, но он же и питание и поэтому сигналка в положении ключа ON показывает что двиг заведен. Вопрос с Центральным Замком пока открыт. Вся надежда на Keresh ) Так же не понятно что за провод - выход состояния на сигналке. Да, кстати, нашел непонятный не используемый разъем, может знает кто что это? См фото. Плюс поменял лампочки с патронами в приборке, магазинов 15 блин оббегал пока нашел. Так же нашел непонятную релюху за приборкой за жгутом проводов. От чего это?

Ясно. Что с этой странной релюхой то делать? Выяснить бы куда она идет, да это всю торпеду надо снимать. И кстати, помимо лягушки педали тормоза где еще можно провода педали поймать?

Сообщение от VoronovRS

Ясно. Что с этой странной релюхой то делать? Выяснить бы куда она идет, да это всю торпеду надо снимать. И кстати, помимо лягушки педали тормоза где еще можно провода педали поймать?

Насчет реле,попробуй вытащить реле из колодки и запустить двигатель,если запускается,отреж провода и заизолируй.

Провод стоп сигнала можно найти с водительской стороны в пороге,но долго займет времяни,я подключал к концевику педали тормоза.Я подключал так,если у тебя щеток приборов снят,не помню сейчас какой провод управляющий,пробником проверь на котором появляется плюс при нажатии тормза.Сними разъем с выключателя и вытяни его вверх будет доступ к подвязке провода.

Сообщение от Twinspark

Насчет реле,попробуй вытащить реле из колодки и запустить двигатель,если запускается,отреж провода и заизолируй.

Провод стоп сигнала можно найти с водительской стороны в пороге,но долго займет времяни,я подключал к концевику педали тормоза.Я подключал так,если у тебя щеток приборов снят,не помню сейчас какой провод управляющий,пробником проверь на котором появляется плюс при нажатии тормза.Сними разъем с выключателя и вытяни его вверх будет доступ к подвязке провода.

Чет не вытягивается он нифига, можно ли его где-нибудь на разъемах в блоке предохранителей найти?

Сообщение от VoronovRS

Чет не вытягивается он нифига, можно ли его где-нибудь на разъемах в блоке предохранителей найти?

Реле вынимается! Просто плотно в контактах "сидит"расшевеливай и тяни

---------- Сообщение добавлено 29.05.2012 в 18:41 ----------

Сообщение от TheMan

У меня сегодня появидась такая фигня. Когда закрываю дверь стразу срабатывает ЦЗ, рукой поднимаю его, а он бывает остается открытам или опять закрывается. Так же когда вылезаю из машины и тяну рычаг открытия двери, ЦЗ закрывается. Днем когда ехал с обеда, в двери что то щелкало, по звуку ЦЗ(но не закрывал). Что это может быть? И как это связанно с ручкой открывания двери?

Проблема в контактах управления замками,сними обшивку двери почисть контакты

Сообщение от Twinspark

Реле вынимается! Просто плотно в контактах "сидит"расшевеливай и тяни[COLOR="Silver"]

Я не про реле а про провода с лягушки педали тормоза. Есть ли они гденибудь на разъемах блока предохранителей?

У меня сегодня появидась такая фигня. Когда закрываю дверь стразу срабатывает ЦЗ, рукой поднимаю его, а он бывает остается открытам или опять закрывается. Так же когда вылезаю из машины и тяну рычаг открытия двери, ЦЗ закрывается. Днем когда ехал с обеда, в двери что то щелкало, по звуку ЦЗ(но не закрывал). Что это может быть? И как это связанно с ручкой открывания двери?

Фух, подключился таки нормально к тормозу. Так и пришлось в порог лезть и там подключатся. Ну да ладно. Осталось ток к цз подключится блин! Человек с форума по сигналкам говорит что так и придется провода прокидывать в дверь, типа управляющих в салоне нет. Не хочется ему верить.

---------- Сообщение добавлено 03.06.2012 в 21:52 ----------

Сообщение от Twinspark

Привода с электромоторами все с переменной полярности

---------- Сообщение добавлено 27.05.2012 в 18:14 ----------

VoronovRS,
Релюшка точно не штатная,видимо от старой сигналки
Разъем не понятный,видимо идет на регулятор освещения панели приборов или омыватель фар,короче вместо заглушки

По поводу разъема. Выяснилось что он завязан на пред P\W relay S\R relay. Что эт такое?

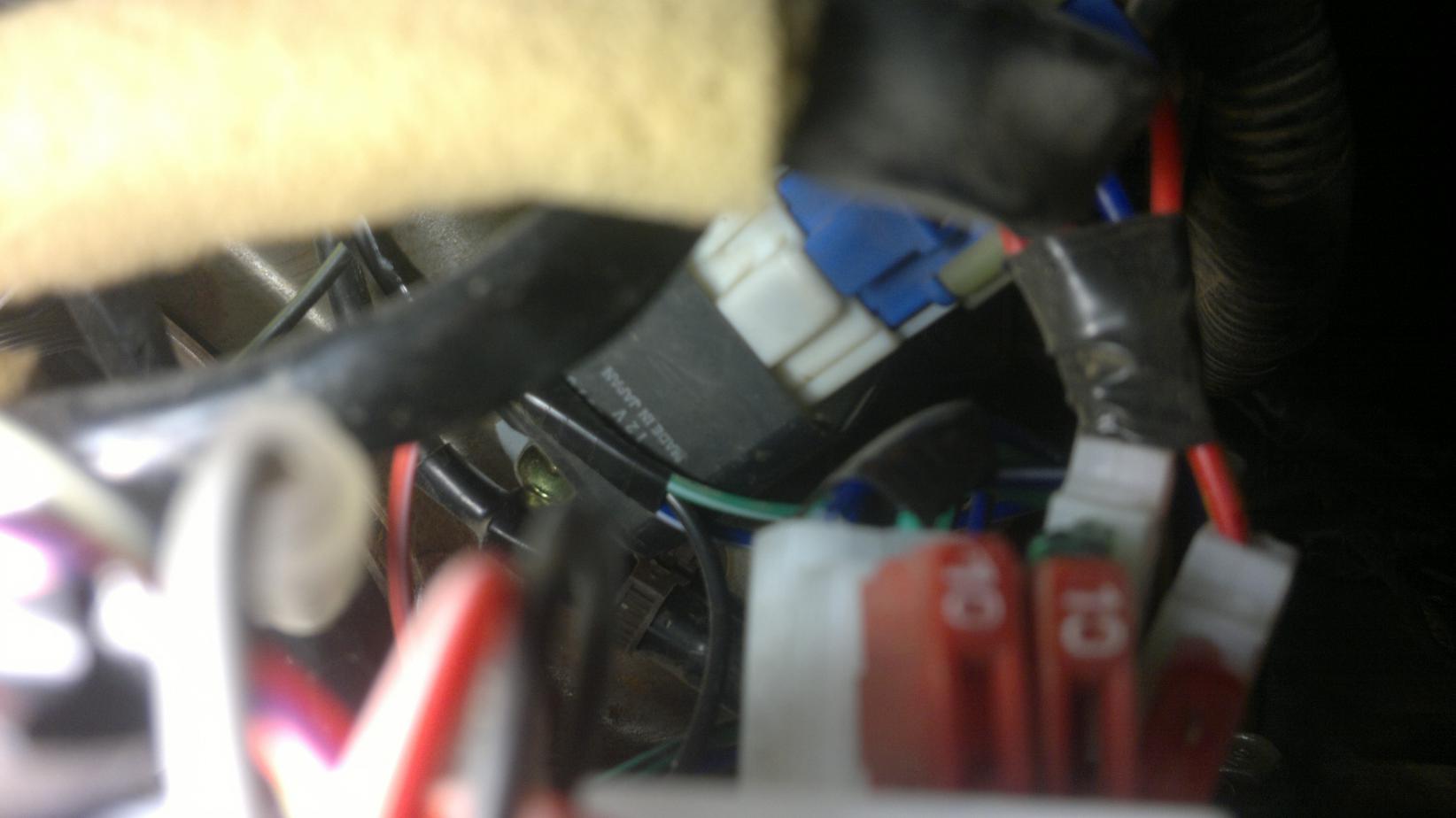

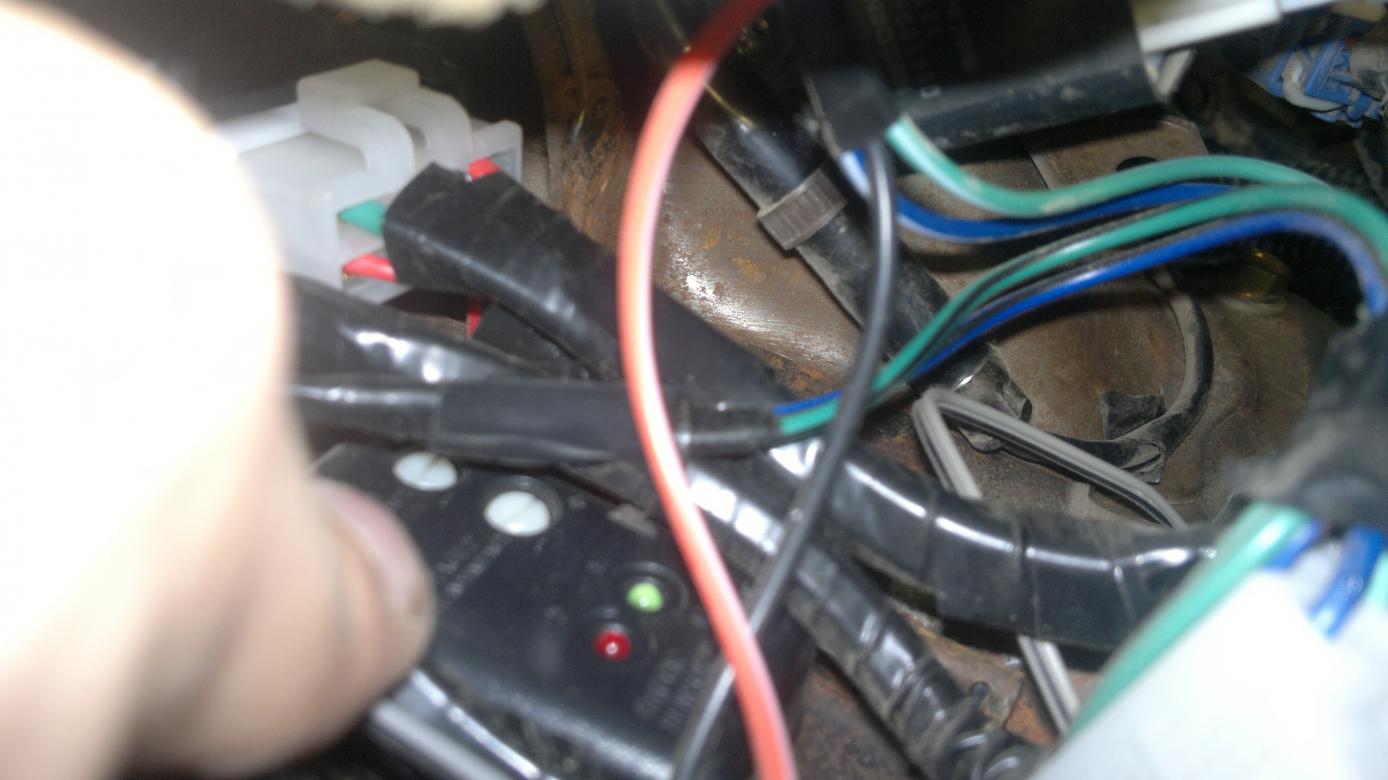

Вообщем, выкладываю как подключено все у меня.

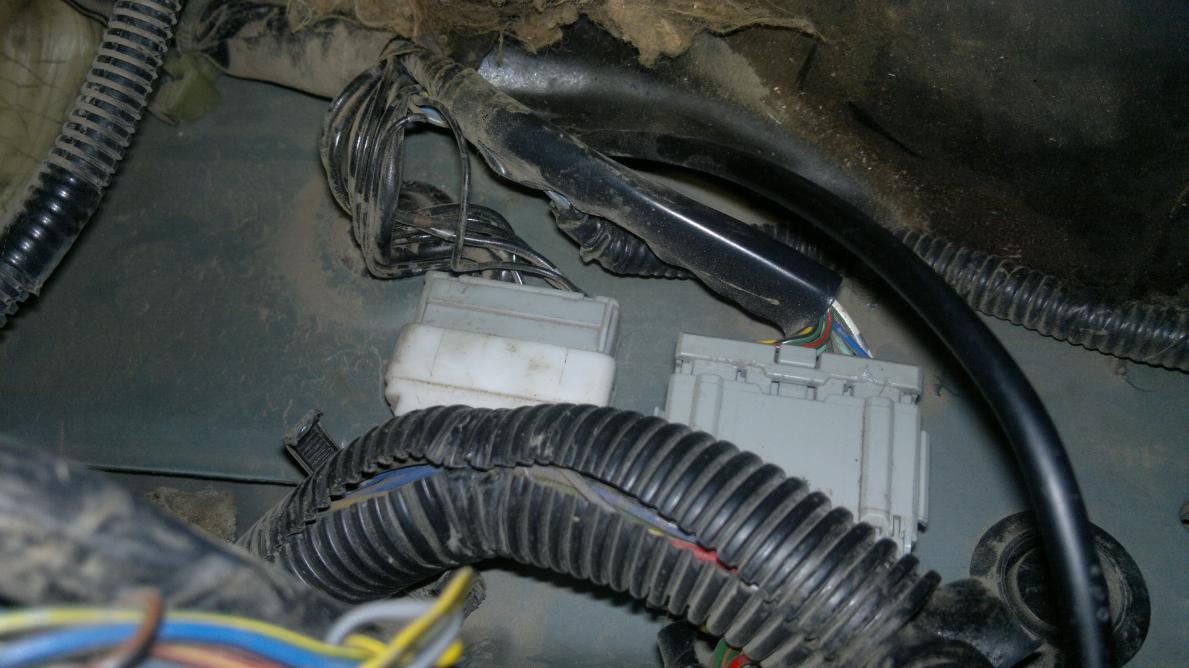

Зеленый с синим подключен к большой колодке в стойке к зеленому проводу с красной полосой.

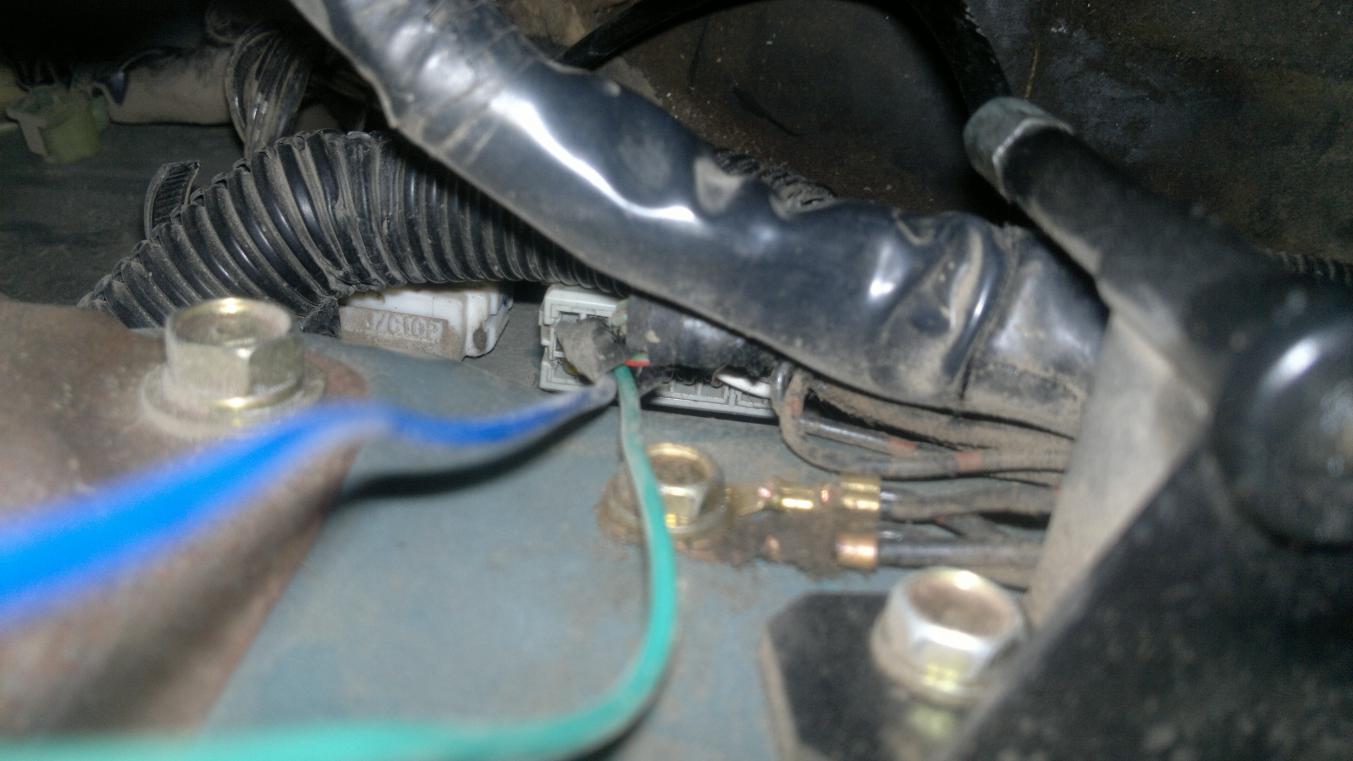

Зеленый и синий провода с белой полосой подключены на массу.

Зеленый и синий провода с черной полосой заизолированы (не помню только скручены они или нет).

Вот и все, одноклубники мои)))
