Установка панели приборов с американского Civic Hybrid (Cluster swap)

Сообщение от Lok-Dog

я тоже думаю пригодится. буду дальше искать температуру.
немогу еще понять че за полоска под одометром бегает от 0 до 120. и провод на нее идет. может это он =))

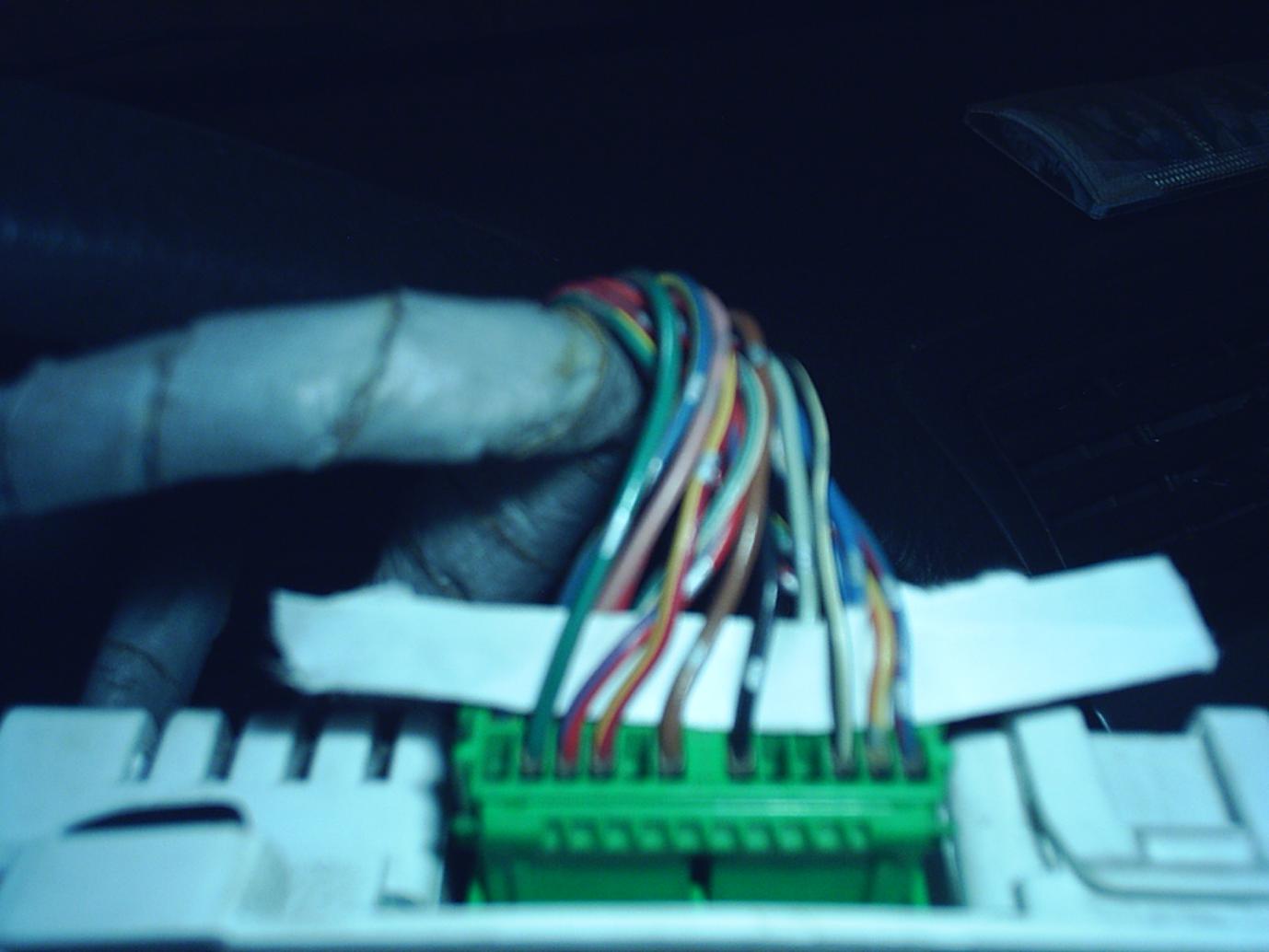

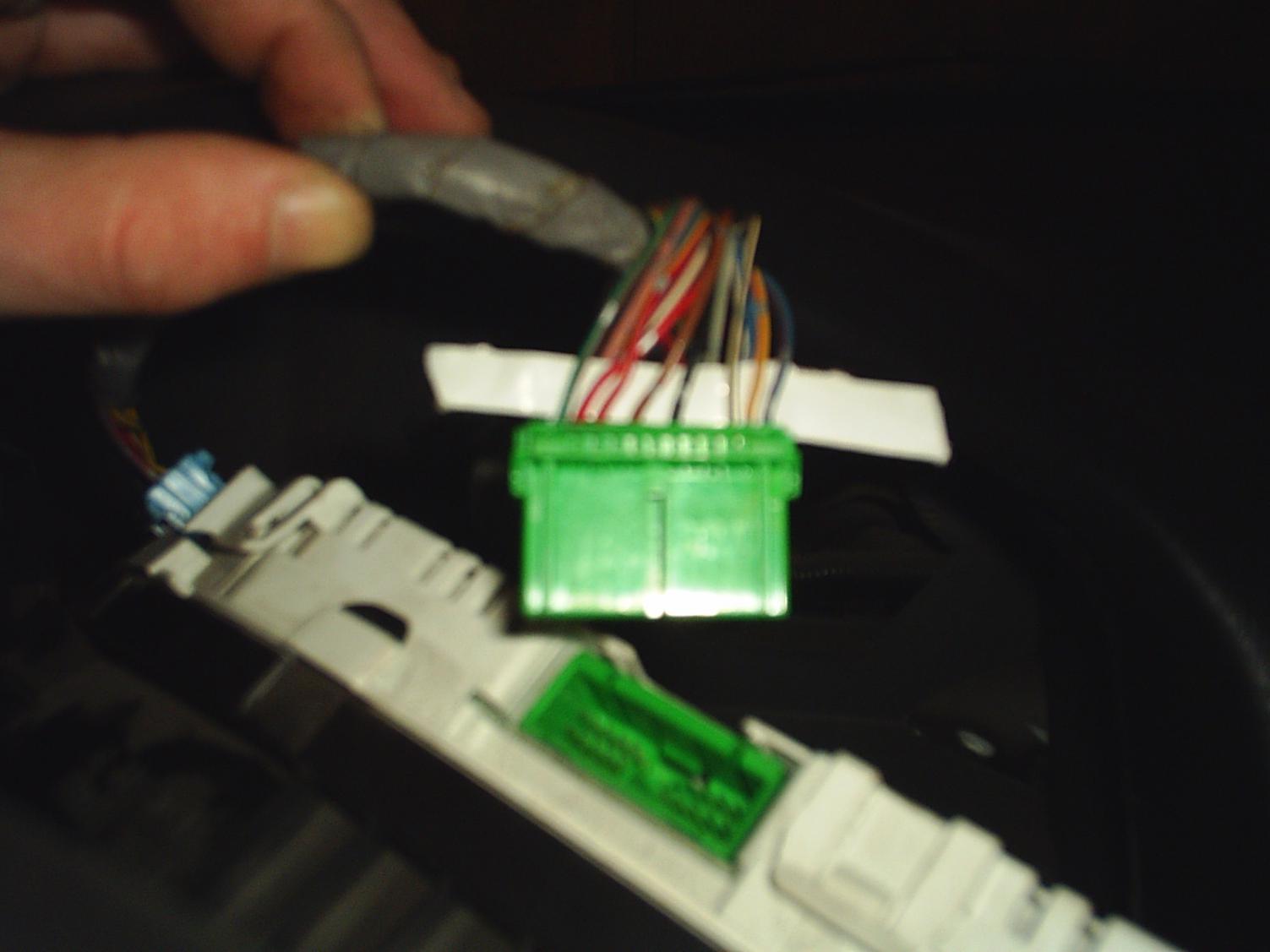

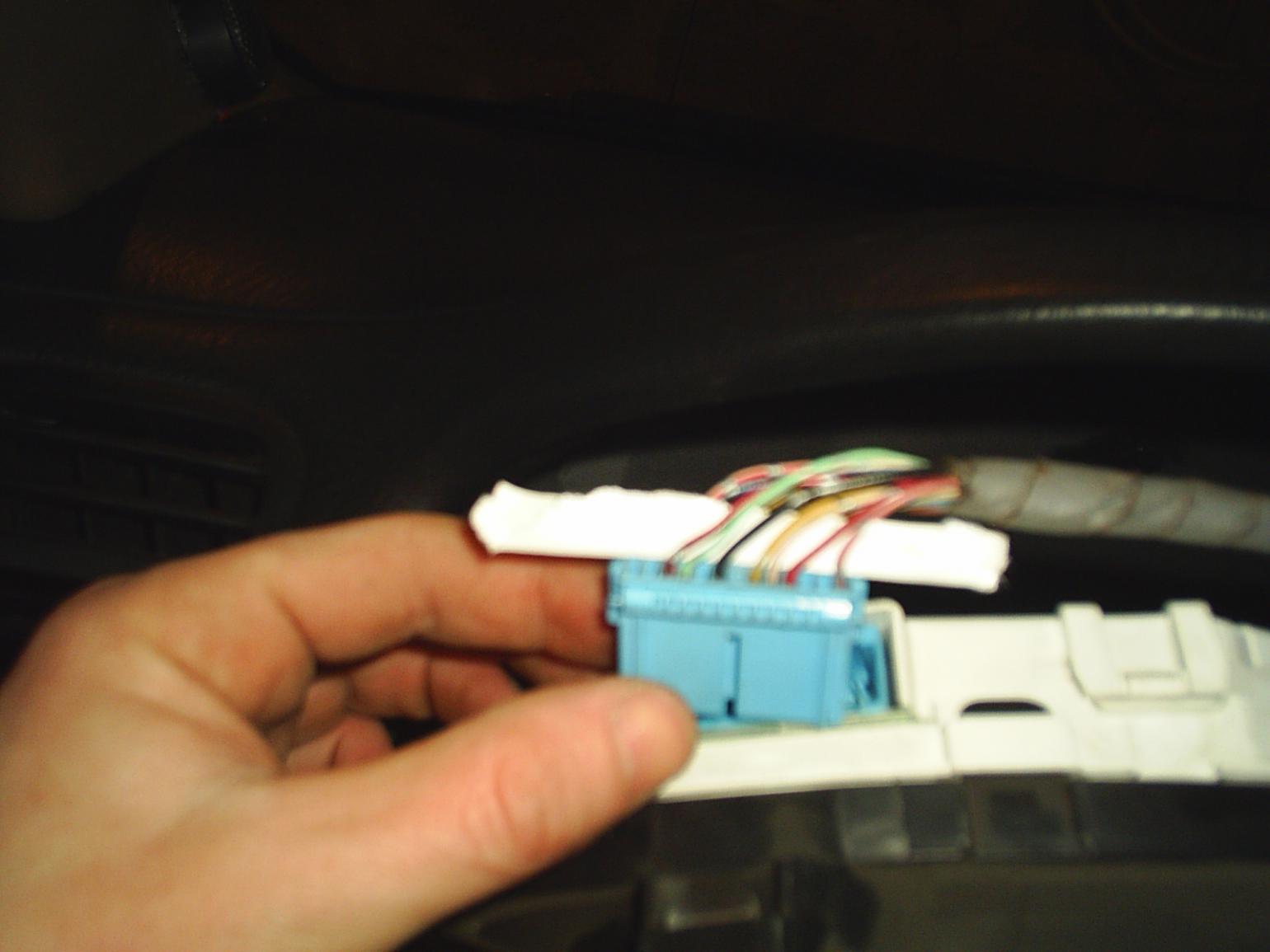

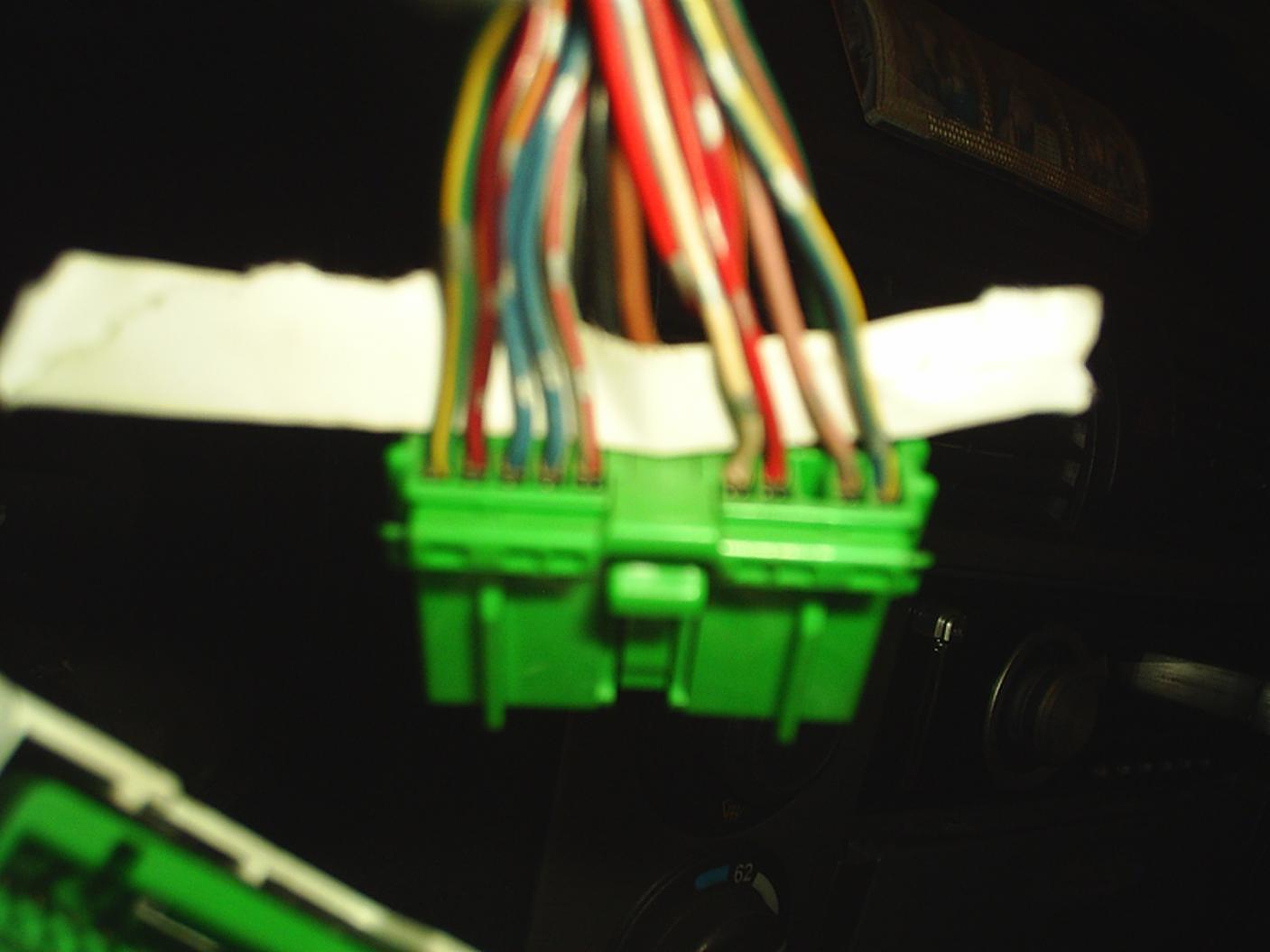

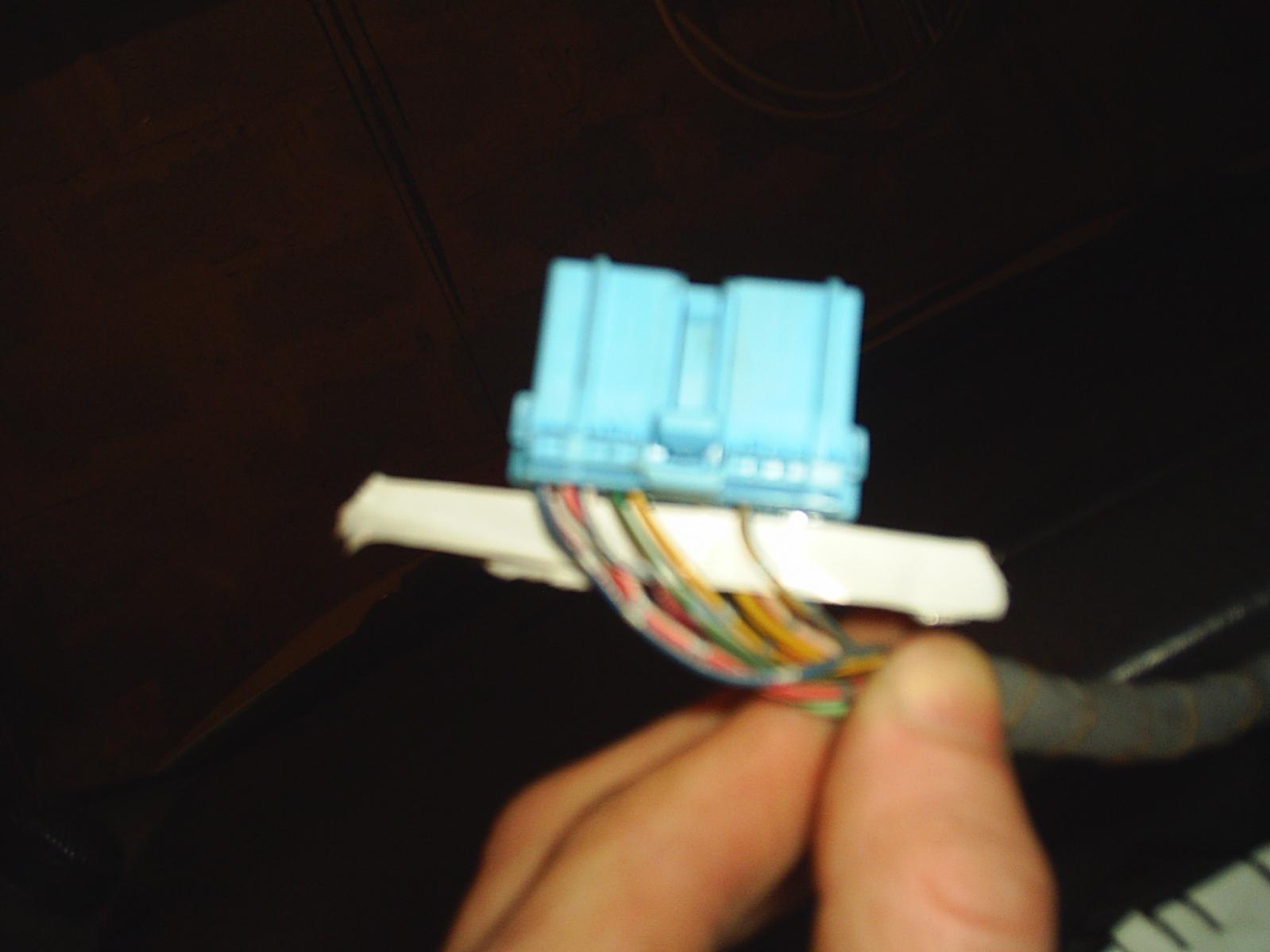

полоска показывает напряжения тяговово аккумулятора(мах 120v)если надо отпишись- я сфотаю компоновку проводов на своеи панели

очень надо =) так и не дошли руки сделать полоску температуры, заряд/разряд и емкость акб =) буду ждать.

http://wwwhttp://www.civic-club.ru/f...attach/jpg.gifпоспрашивал у електрика он сказал что на гибриде 2 датчика темпиратуры- электродвигатель тоже водяного охлаждения

я не могу понять с твоих фото цвет проводов, все размыто (((

---------- Сообщение добавлено в 19:55 ---------- Предыдущее сообщение добавлено в 19:53 ----------

но всеже спасибо за труды =)

когда снмаешь щетки с приборки-аккум отключать надо ? А то очково было и не вытягивал .

нет, ни чего не надо снимать. этоже приборка, она ни за что не отвечает, а только показывает информацию =)

---------- Сообщение добавлено в 10:53 ---------- Предыдущее сообщение добавлено в 05:43 ----------

Вычислил сегодня благодаря старой приборке. Подключил на нее плюс-желтый, минус-черный, и бело/зеленый провод который в мануале называется "коммутационная линия". У меня зарагорелся значек аккумулятора, положения автомата стали отоброжаться Д, Д3, Д2. И заработала стрелка положения температуры.
Но вот беда. На новой приборке от гибрида работают токо положения автомата. Значек АКБ сидит вобще на другой ножке, а температуру хз где искать даже. Перетыкал ее по всем свободным ножкам, бесполезно. =( температура так и не заработала =(

все что смог .Значок АКБ которыи висит на другои ножке -есть ВВБ или там есть еще или все подвязанно через гибрид. Точно так и с темпиратурои не известно где она меряется на ДВС или на эллекро (хотя водяная цепь одна)

спасибо. буду дальше пробовать =)

---------- Сообщение добавлено в 18:59 ---------- Предыдущее сообщение добавлено в 18:43 ----------

А если я тебя попрошу пару проводков из кластера вытащить для проверки, сможешь? ))
Мне надо чтоб ты достал из зеленого штекера, бело/зеленый провод и поглядел индикатор температуры показывает у тебя или нет. С приборкой ничего не произойдет, не бойся. Просто если не показывает, значит дело в логическом элементе. А если продолжит показывать, то тут уже интереснее, надо будет методом исключения искать на каком проводе у тебя он. =)

---------- Сообщение добавлено в 19:01 ---------- Предыдущее сообщение добавлено в 18:59 ----------

Если возникнет желание, я тебе объясню как его разбирать, и в какой последовательности провода извлекать, а какие можно не трогать =)

очково- осенью слетала прошивка. Правыи колодец потух ( Если делал такое то рискнем)

Что такое правый колодец?
И еще давно хотел спросить. Шкала справа, где еще батарейка нарисована что она показывает? Уровень заряда или температуру батареи?
