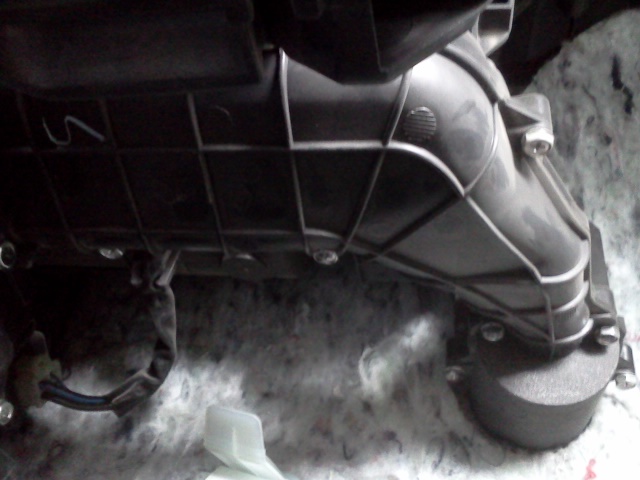

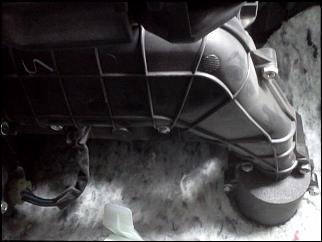

добавляю фоток по ходу разбора.
добавляю фоток по ходу разбора.
еще...

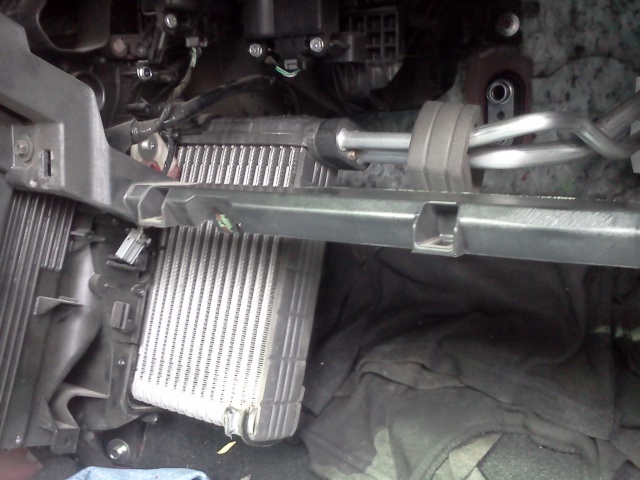

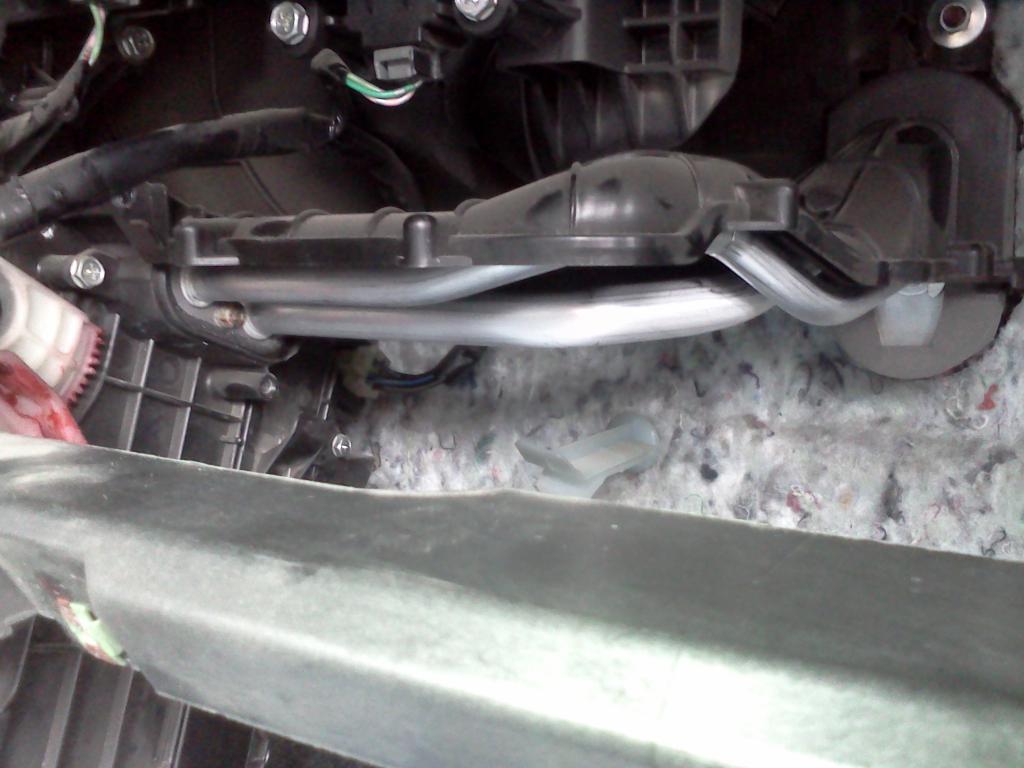

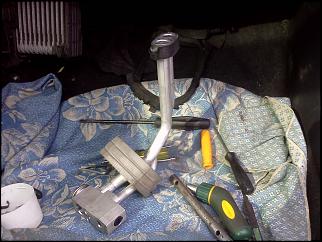

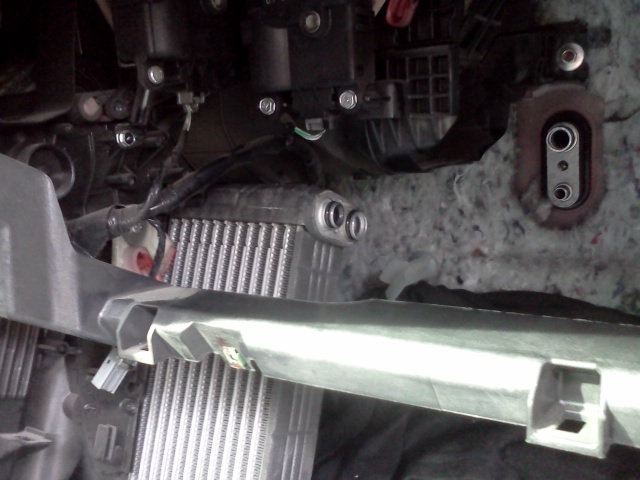

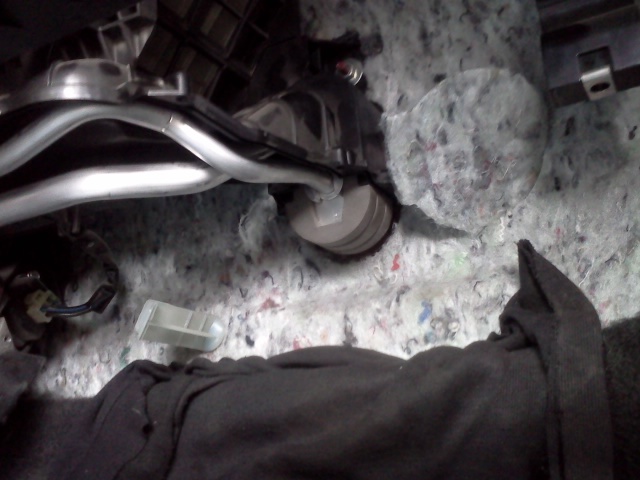

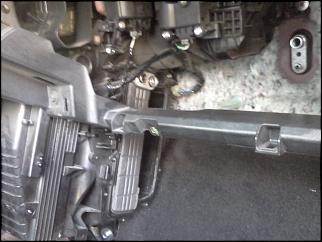

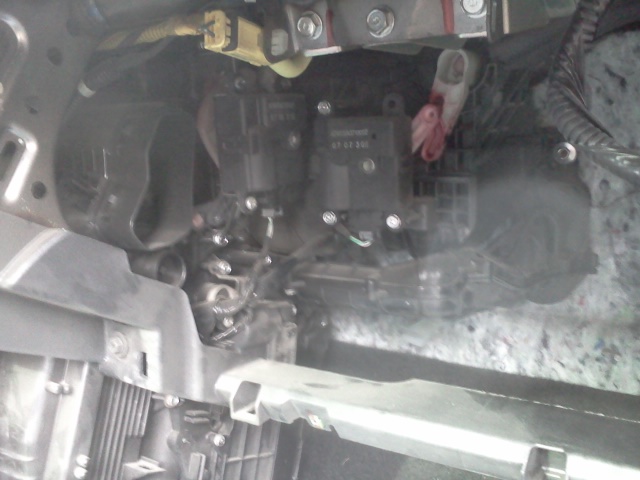

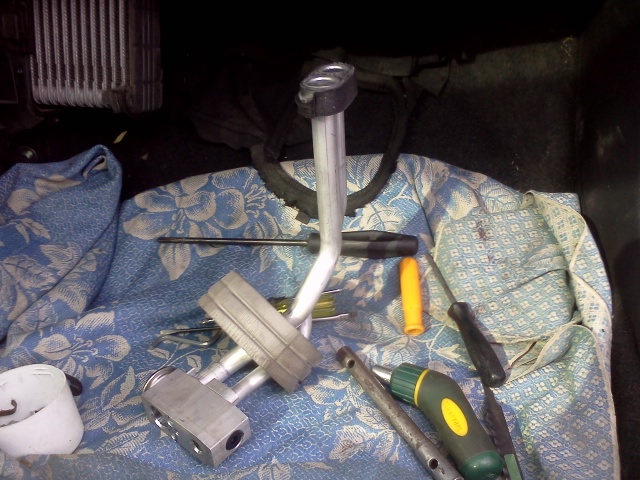

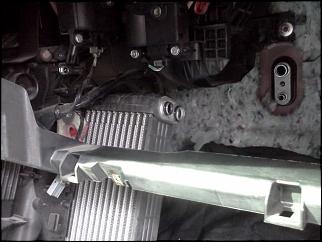

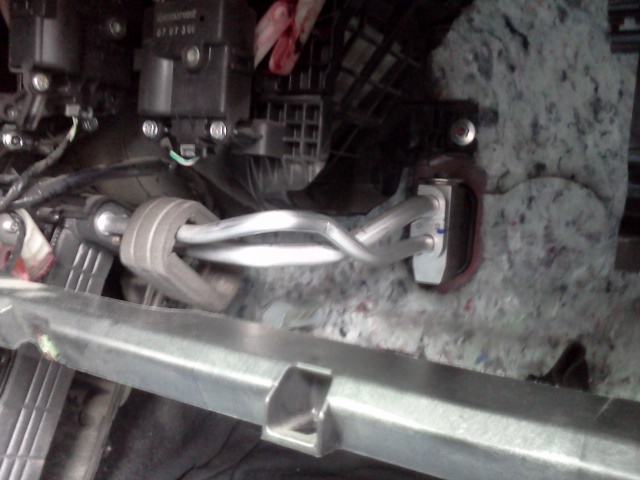

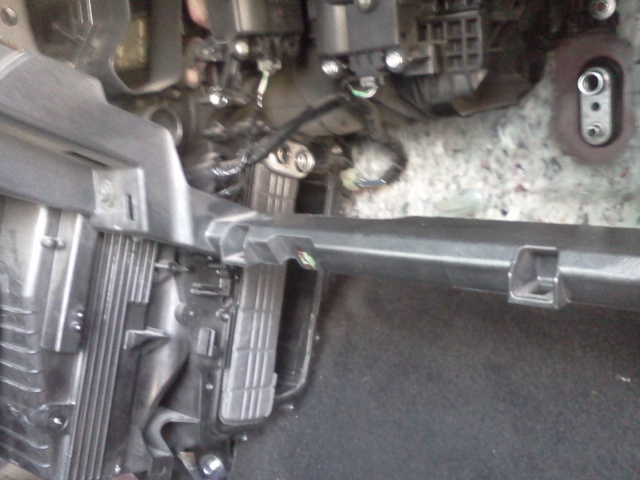

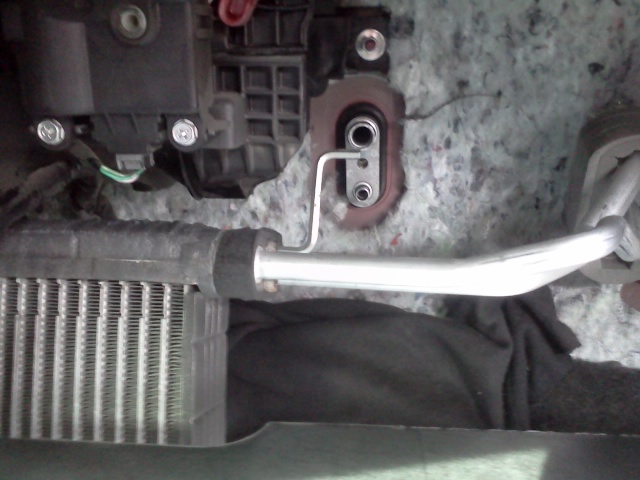

для снятия испарителя, необходимо открутить один болт м6 из моторного отсека, он расположен между двух трубок кондиционера которые входят в салон. Но снять его(испаритель) так и не удалось трубки упирались в теплоизоляцию поэтому пришлось откручивать два болта которые крепят трубки к самому испарителю.

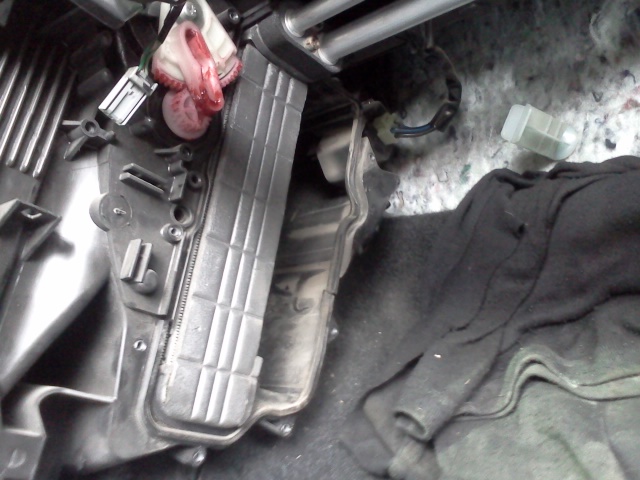

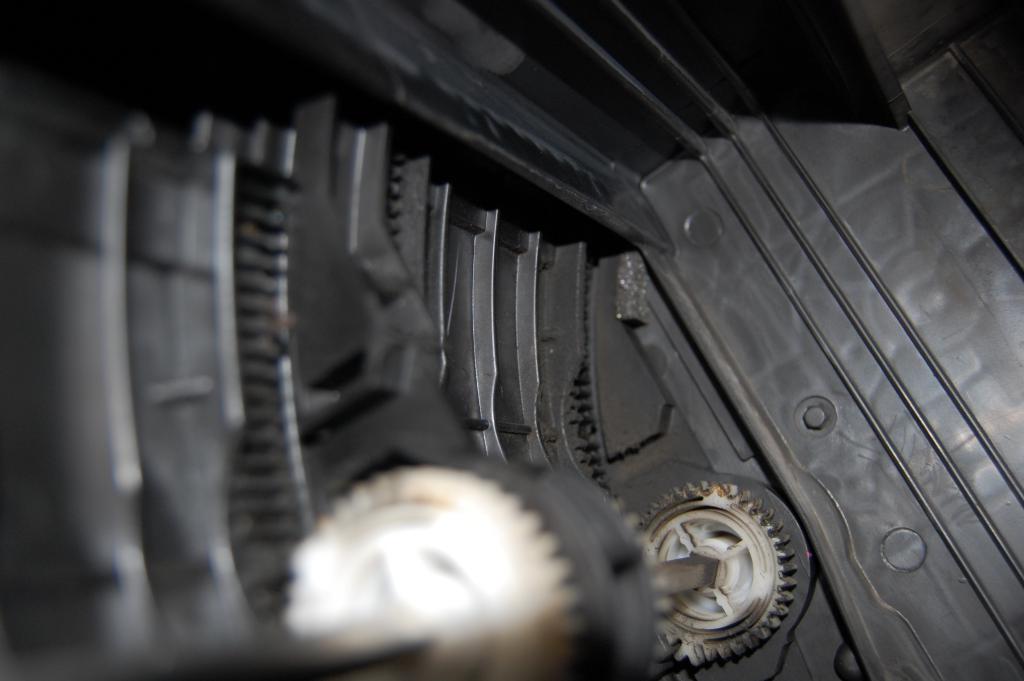

Дальше остается добраться до самих заслонок. Вот несколько фоток в каком они состоянии...

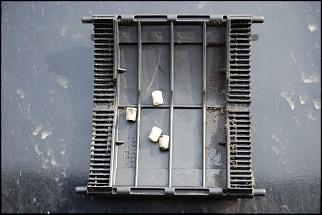

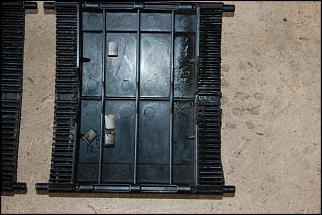

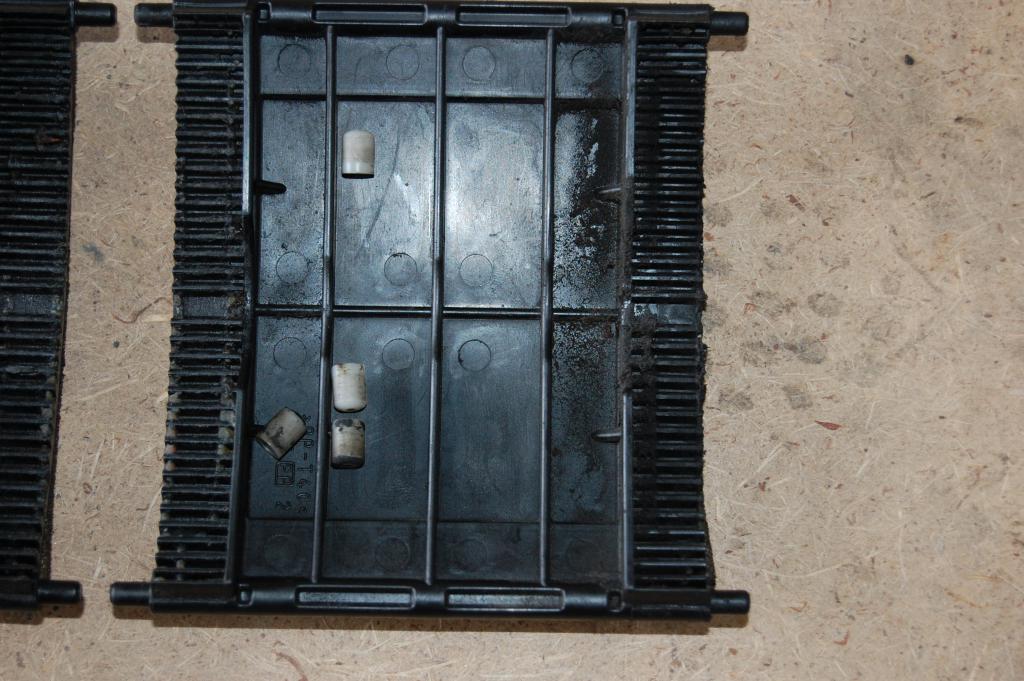

в снятом состоянии...

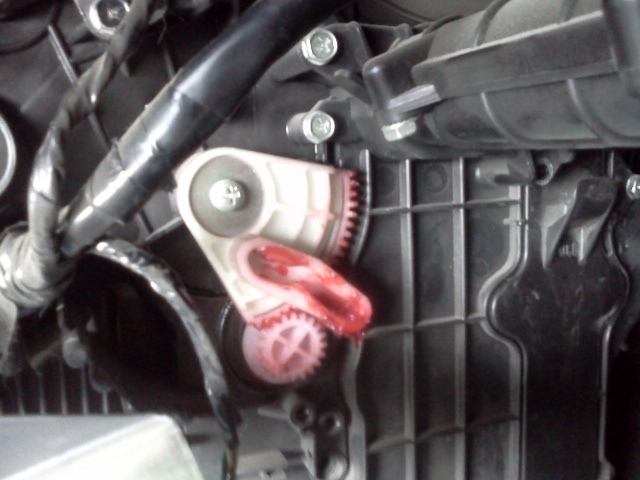

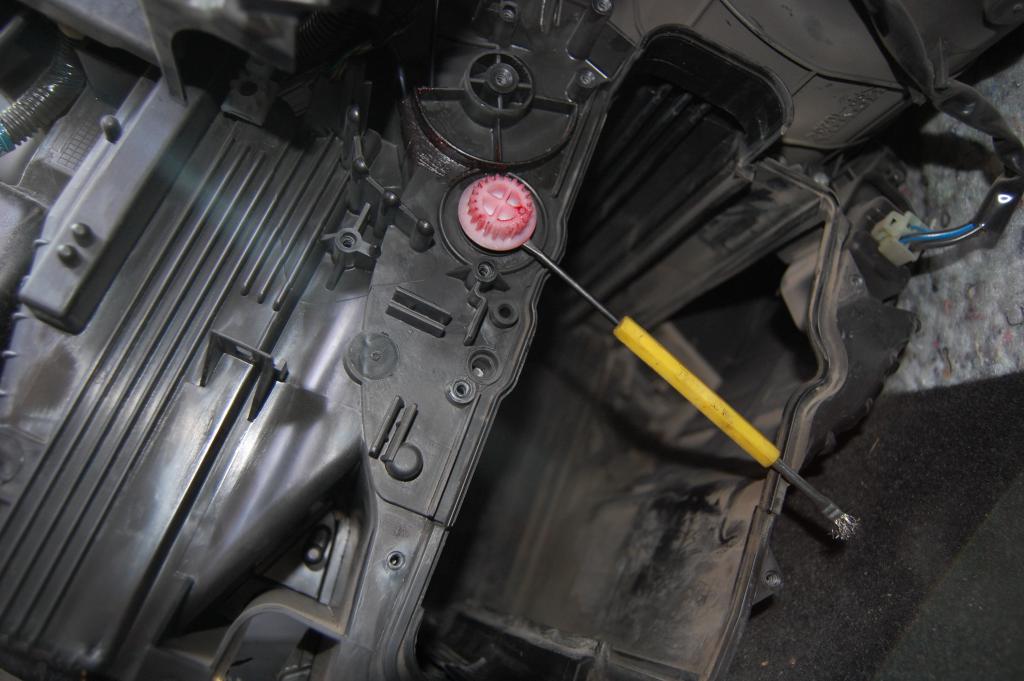

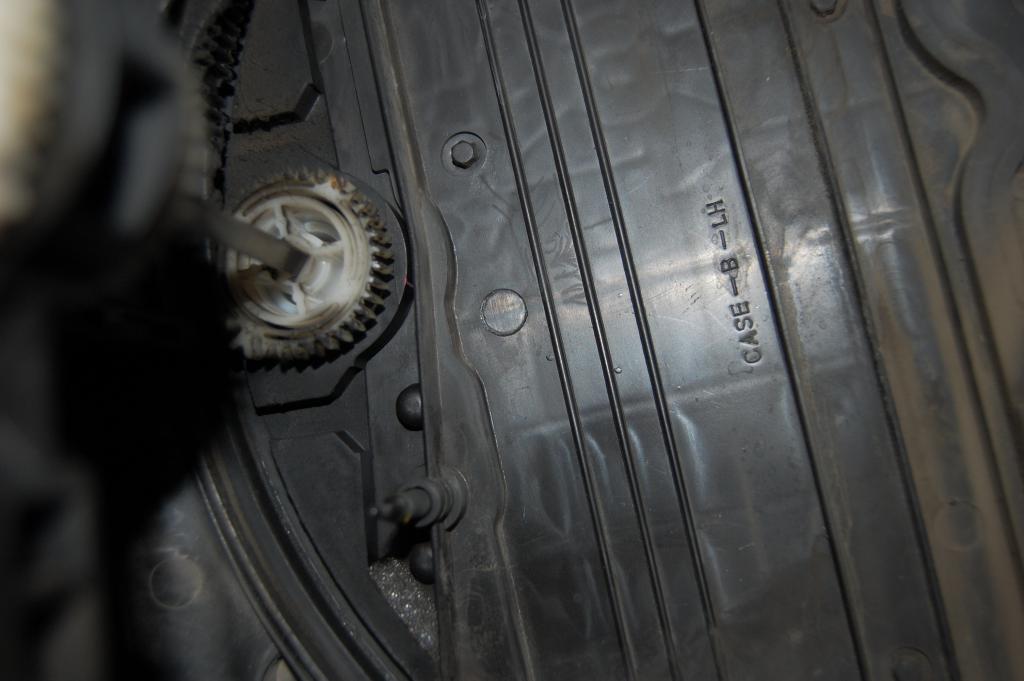

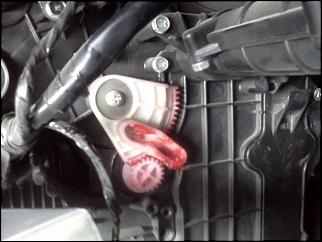

теперь как вытащить сами заслонки(заслонку). Необходимо поддеть шестеренку и она отскочит.
з.ы. я предварительно отметил маркером, в каких положениях находятся шестеренки снаружи и внутри относительно друг друга, собирать будет проще.

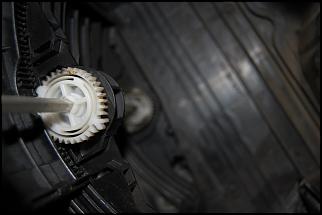

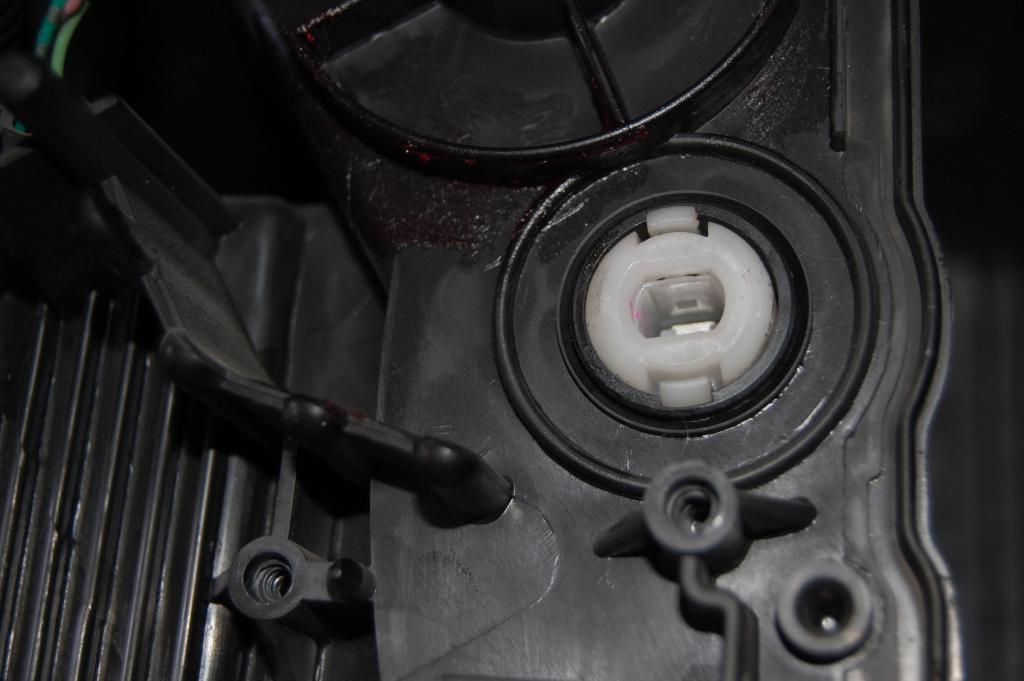

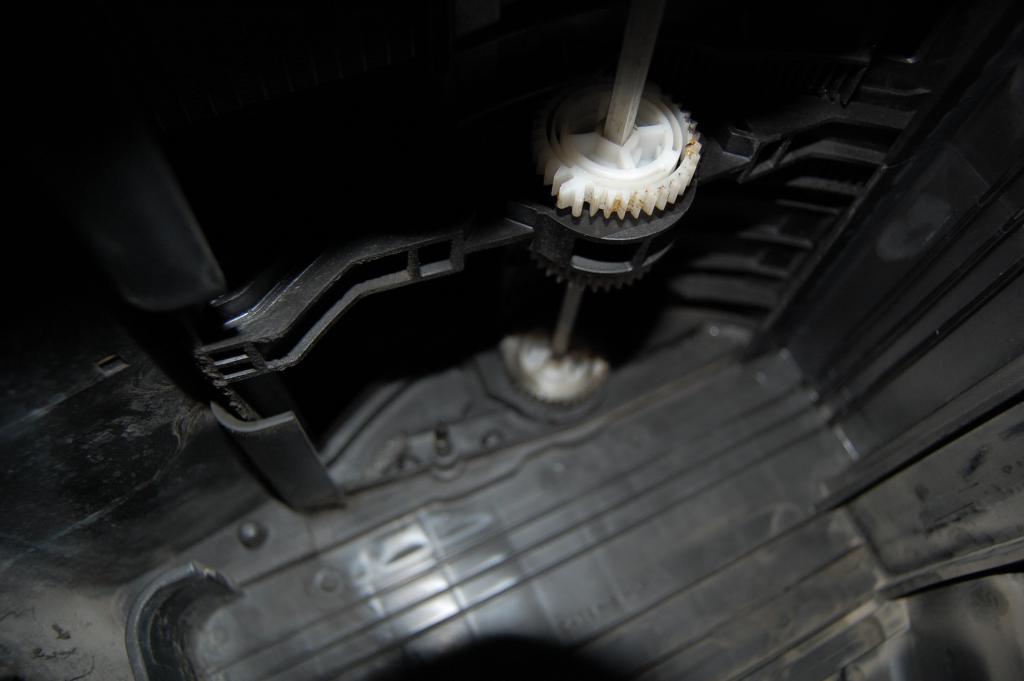

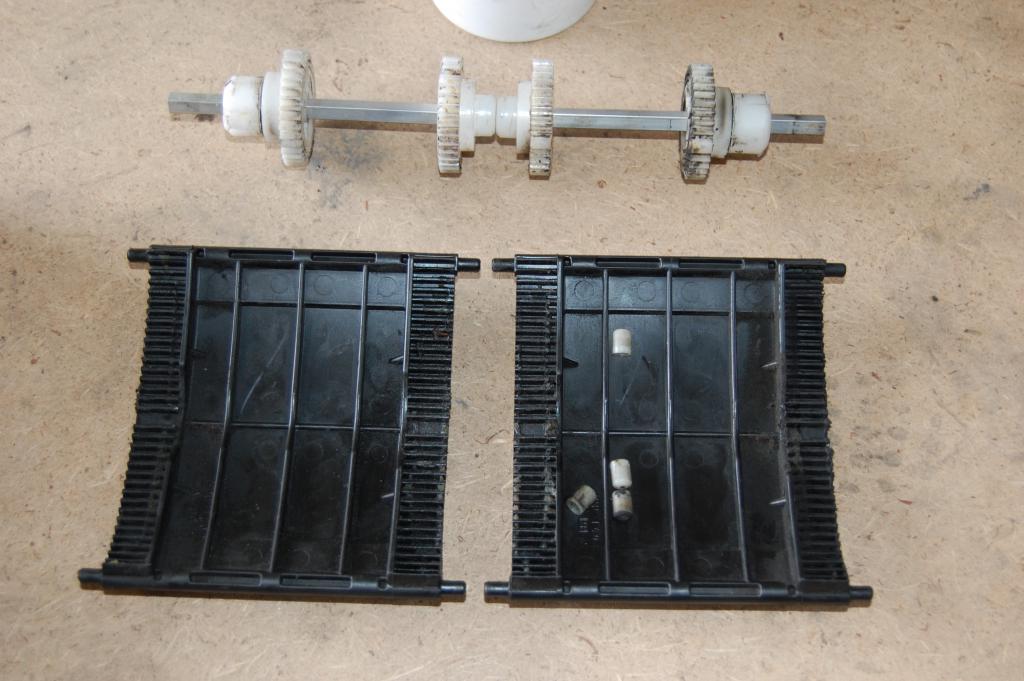

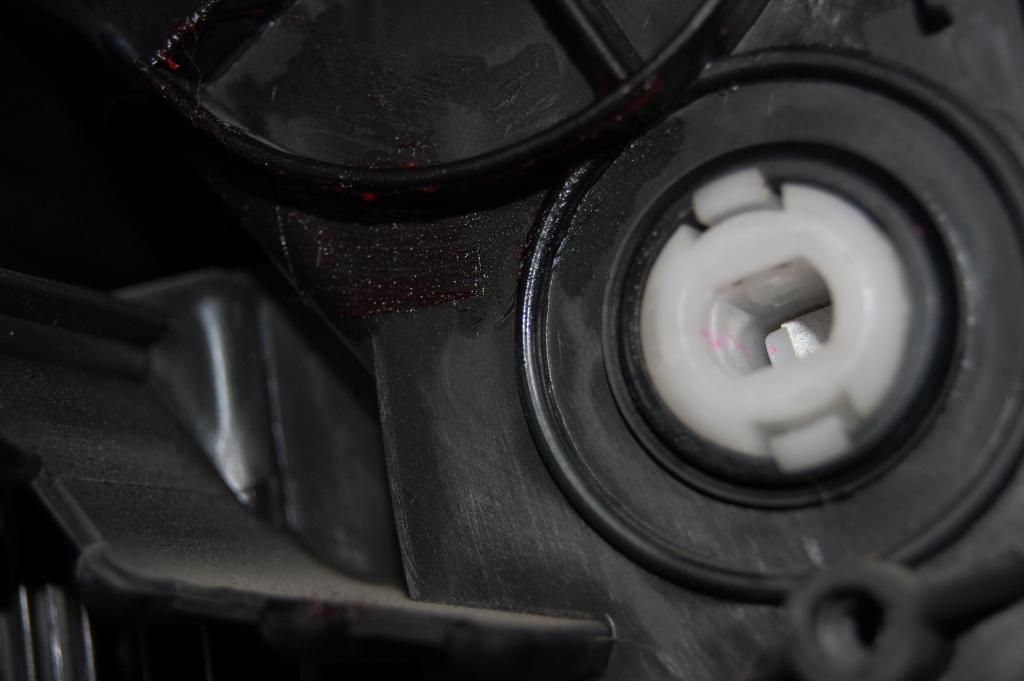

под шестеренками(слева и справа) мы видим вот такое продолжение, это внутренние шестерни которые толкают заслонки. Необходимо внутри них раздвинуть усики и выдвинуть наружу квадратный вал. Снимаем шестерни с валами(есть на фотографиях на фоне заслонок).
Отлично расписал. Многим будет полезно! Спасибо!
продолжение следует)))Сообщение от Sf.Neo
Отлично расписал. Многим будет полезно! Спасибо!

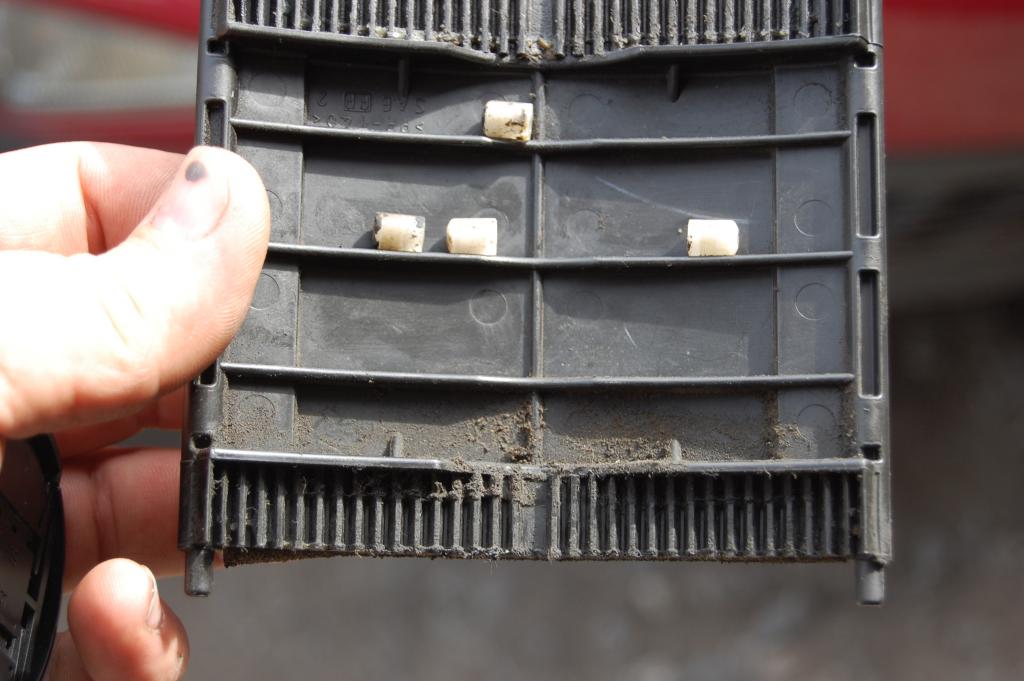

шестеренки и заслонка вроде в очень неплохом состоянии. ну пыль чуток, это нормально. зато даже следы смазки есть
